Guía para reinsertar llaves a placas System 16/18/24/X de Sega en procesadores FD1094 y FD1089

Mensaje por Artemio » Mié Ene 16, 2019 8:38 pm

Hice este video para aquellos que necesiten la información en español de como revivir estos CPUs de Sega con el Método liberado por Arcadehacker el mes pasado:

- ArcadesMX, foros para dudas e intercambio de información: http://arcades.mx
- Sitio de ArcadeHacker con la guía en inglés: https://arcadehacker.blogspot.com/2018/ ... guide.html
- GitHUB de Arcade Hacker con las ligas del código e instrucciones: https://github.com/ArcadeHacker/ArcadeH ... ga_Hitachi
- Canal de Youtuibe de ArcadeHacker: https://www.youtube.com/channel/UCdsrLR ... 5mOYNMmBug
- Atomix Arcade Golden Axe y System 16: https://www.youtube.com/watch?v=Q7cewf3atrQ


"But for those lurking around the fringes of the masses... there is always hope for their seduction."

The Policenauts Translation Project
240p Test Suite

Avatar de Usuario
Jahaziel
Mensajes: 149
Registrado: Sab Abr 06, 2013 7:51 pm
Cuenta de Twitter: @Jahaz2099
Ubicación: Querétaro, Qro
Contactar:

Re: Guía para reinsertar llaves a placas System 16/18/24/X de Sega en procesadores FD1094 y FD1089

Mensaje por Jahaziel » Dom Ene 27, 2019 2:17 am

Muchísimas gracias Artemio por compartir y enseñarnos, ya casi estoy listo para cambiarle la pila a mis placas de sega, ya cuento con:

1x Arduino Mega 2560 rev 3 (con cable USB)


Me falta:

1x 64 pin IC socket 2.54mm spacing)

1x ArcadeHacker FD1089 / FD1094 arduino mega shield pcb, vi que la compra mínima es de 5


Tengo unos FD1089 / FD1094 que ya no tiene la plaquita que cubre la pila, como diferenciarlos uno de otro?

Avatar de Usuario
Artemio
Site Admin
Mensajes: 2503
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: Guía para reinsertar llaves a placas System 16/18/24/X de Sega en procesadores FD1094 y FD1089

Mensaje por Artemio » Dom Ene 27, 2019 11:58 am

Jahaziel escribió:
Dom Ene 27, 2019 2:17 am
Tengo unos FD1089 / FD1094 que ya no tiene la plaquita que cubre la pila, como diferenciarlos uno de otro?
Que tal man, no tengo ningún FD1089 en mi colección para comparar, pero seguramente lo puedes saber por el material, las muescas arriba del CPU y comparando con imagenes de la red:

http://www.retroclinic.com/leopardcats/ ... yption.htm

Nos cuentas que tal te va.
"But for those lurking around the fringes of the masses... there is always hope for their seduction."

The Policenauts Translation Project
240p Test Suite

Avatar de Usuario
Jahaziel
Mensajes: 149
Registrado: Sab Abr 06, 2013 7:51 pm
Cuenta de Twitter: @Jahaz2099
Ubicación: Querétaro, Qro
Contactar:

Re: Guía para reinsertar llaves a placas System 16/18/24/X de Sega en procesadores FD1094 y FD1089

Mensaje por Jahaziel » Dom Ene 27, 2019 5:39 pm

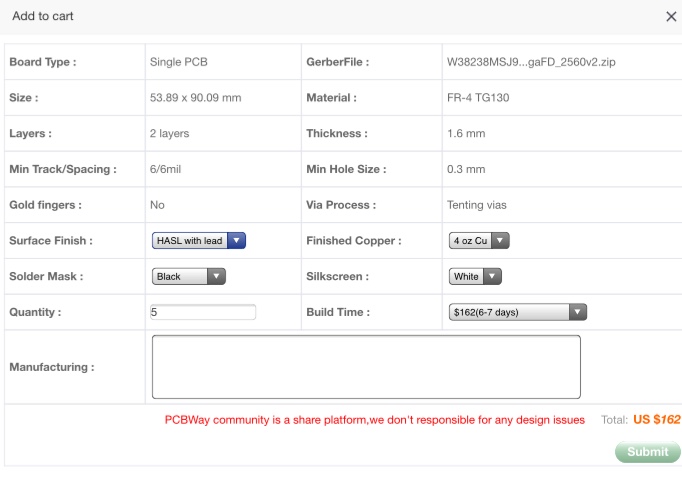

Gracias, si contaré qué tal me va en cuanto tenga el shield, por cierto como pediste la tuya, es decir del pedido como hiciste tu configuración Artemio anexo captura, para hacer mi configuración igual
Adjuntos

Avatar de Usuario
Artemio
Site Admin
Mensajes: 2503
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: Guía para reinsertar llaves a placas System 16/18/24/X de Sega en procesadores FD1094 y FD1089

Mensaje por Artemio » Dom Ene 27, 2019 7:57 pm

La mía es del batch de Eduardo. Pero por lo que veo fue
justo con esas opciones
"But for those lurking around the fringes of the masses... there is always hope for their seduction."

The Policenauts Translation Project
240p Test Suite

defthead
Mensajes: 1
Registrado: Mar Jul 16, 2019 10:51 am
Cuenta de Twitter: defthead

Re: Guía para reinsertar llaves a placas System 16/18/24/X de Sega en procesadores FD1094 y FD1089

Mensaje por defthead » Mar Jul 16, 2019 11:35 am

Hola que tal, esta guía es genial @artemio, definitivamente un cambio en el rumbo para revivir las System 16/18/24. La verdad se ve bastante fácil el procedimiento y para los que nos gusta tener lo más original posible pues es la mejor opción al no tener que usar un nuevo set de roms desencriptadas y un CPU sin encripción.

Una duda acabo de hacerme Golden Axe con un FD1094 marcado con 317-0122, curiosamente funciona perfectamente bien hasta el stage 7 donde siempre se congela en la última parte del nivel. Originalmente pense que eran los smoothing capacitors de la ROM Board puesto que tenia uno completamente suelto y decidí cambiarlos todos, sin embargo el problema persistió. Veo en otro foro que puede ser porque el CPU ya esta empezando a perder secciones de la tabla de encripción lo que me suena raro, aunque si parece que nunca se le ha cambiado la bateria al CPU que por supuesto reemplazaré lo antes posible. Básicamente me preguntaba si es posible que si pierda secciones y si es así si creen que deberia intentar "desuicidar" el CPU aunque no pareciera estar completamente muerto.

Saludos y gracias por todo

Avatar de Usuario
Artemio
Site Admin
Mensajes: 2503
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: Guía para reinsertar llaves a placas System 16/18/24/X de Sega en procesadores FD1094 y FD1089

Mensaje por Artemio » Mar Jul 16, 2019 12:21 pm

Es una posibilidad. SI puede estar ligeramente corrupta la tabla, nunca me sucedió como lo indicas, pero si recuerdo un caso que se arreglaron muchos problemas reinsertando llaves.

De cualquier modo el software tiene manera de hacer dump de las llaves actuales, y yo le puse código para comparar con las que piensas subir, está en mi github. Así podrías comprobar tu teoría.

Antes de eso haría dumps y comprobaría que las ROMs estén en buen estado, y que sus contactos estén limpios.
