Jamma ayuda

Mensaje por MarioMan » Jue Ago 01, 2019 6:13 pm

Hola amigos, sucede que no responde el botón golpe débil de mi impress, así que revise el botón y está ok, no me da Voltaje es linea las demás me dan 5v , así que intente pelando, antes de la bifurcación y conectar otro cable pero no da, yo creo que es en el jamma, me podrían decir cuál es la posición del golpe débil? Quiero poner otro cable y jalarlo desde jamma, gracias, anexo evidencia, el otro día olió a quemado pero funcionaba el botón, gracias.ImagenImagen

Enviado desde mi Redmi Note 6 Pro mediante Tapatalk


oldeos
Mensajes: 23
Registrado: Jue Mar 14, 2019 8:10 pm
Ubicación: CDMX

Re: Jamma ayuda

Mensaje por oldeos » Jue Ago 01, 2019 9:35 pm

Hola el golpe débil de jugador 1 o jugador 2? También si ya revisaste el voltaje y no te dio la lectura, has probado la continuidad del cable?

oldeos
Mensajes: 23
Registrado: Jue Mar 14, 2019 8:10 pm
Ubicación: CDMX

Re: Jamma ayuda

Mensaje por oldeos » Jue Ago 01, 2019 10:43 pm

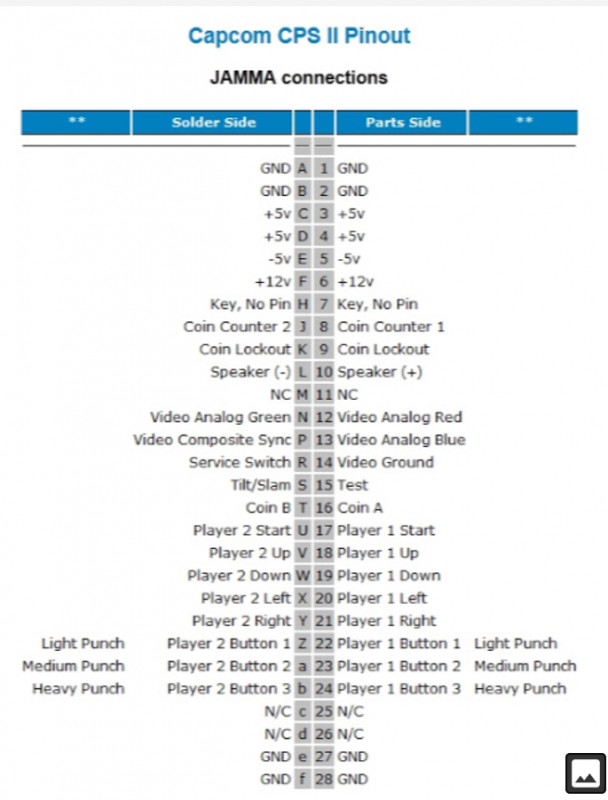

Veo que tienes conectado un CPS2, si es asi, encontré esta imagen de la configuración oración del cableado ojalá te sirva.
Adjuntos

Avatar de Usuario
Artemio
Site Admin
Mensajes: 2545
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: Jamma ayuda

Mensaje por Artemio » Jue Ago 01, 2019 11:00 pm

Revisa continuidad con tu mulimtetro del boton a los pines del conector JAMMA, el pinout ya te lo pusieron arriba.
"But for those lurking around the fringes of the masses... there is always hope for their seduction."

The Policenauts Translation Project
240p Test Suite

Avatar de Usuario
MarioMan
Mensajes: 145
Registrado: Vie Mar 03, 2017 4:17 am
Cuenta de Twitter: @RocksManrique

Re: Jamma ayuda

Mensaje por MarioMan » Vie Ago 02, 2019 2:04 pm

Gracias chavos, suena la continuidad pero no manda voltaje, yo el botón está bien, yo creo que es el cable desde el jamma, es el punto debil de player one.

Enviado desde mi Redmi Note 6 Pro mediante Tapatalk


Avatar de Usuario
Artemio
Site Admin
Mensajes: 2545
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: Jamma ayuda

Mensaje por Artemio » Vie Ago 02, 2019 3:07 pm

Si hay continuidad hasta el conector, entonces es la PCB.
"But for those lurking around the fringes of the masses... there is always hope for their seduction."

The Policenauts Translation Project
240p Test Suite

Avatar de Usuario
MarioMan
Mensajes: 145
Registrado: Vie Mar 03, 2017 4:17 am
Cuenta de Twitter: @RocksManrique

Re: Jamma ayuda

Mensaje por MarioMan » Vie Ago 02, 2019 5:37 pm

Efectivamente maestro, puse otra placa A japonesa y funcionó sin problemas el botón golpe débil, hace una semana doble por accidente un pin, me di cuenta por qué daba líneas y lo arregle con pinzas y con cuidado (en la placa A) funcionaba sin problemas, crees que sea ese el problema? Cómo puedo reparar la placa A? Si me ví muy novato ya cortando cable jamma y revisando continuidad,voltaje, sin probar otra placa A, pero es valioso aprendizaje.
Anexo el pin que se doblo es el último, esquina derecha tercer fila, al final.Imagen

Enviado desde mi Redmi Note 6 Pro mediante Tapatalk


Avatar de Usuario
Artemio
Site Admin
Mensajes: 2545
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: Jamma ayuda

Mensaje por Artemio » Vie Ago 02, 2019 9:31 pm

Necesitas diagnosticar la pcb, abrirla y seguri las lineas hasta encontrar el problema.

Acá un ejemplo: viewtopic.php?f=20&t=70

Y conceptos básicos:

viewtopic.php?f=20&t=744
viewtopic.php?f=20&t=1348
