Salida VGA Naomi

Publicado: Dom Jun 28, 2020 8:31 pm
por mustang
Hola, buen día a todos.

Tengo un monitor Dell u3011que me funciona bien conectandolo al Atomiswave por VGA, cuando lo uso con una Naomi (Con el Dip Switch 1 en Off) directo de la Filter Board detecta un dispositivo pero se apaga después de unos segundos. Según entiendo es porque el AW tiene salida RGBS y el Naomi RGBHV.

Mi pregunta es:

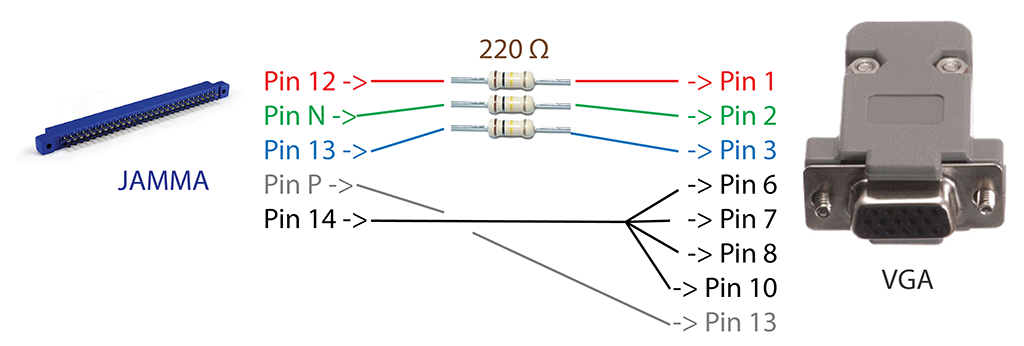

- Si le conecto una Capcom I/O y hago un cable como el del siguiente diagrama (Jamma->DB15) ¿Funcionaría directo el monitor?
Agradezco sus comentarios.

Re: Salida VGA Naomi

Publicado: Dom Jun 28, 2020 9:06 pm
por Artemio
Efectivamente el Atomiswave es RGBS, cosa que es extremadamente rara e incompatible. Lo norma para cualquier monitor es usar RGBHV, por lo cual me extraña lo que sucede.. de hecho esperaría lo contrario: que funcionara el Naomi pero no el Atomiswave.

Más bien creo que tuviste suerte de que el monitor acepte ambos, sin embargo el juego que estas usando quizá no soporte 31khz.. cosa que es muy común, y tu monitor al detectar 480i no lo puede desplegar.

El hacer un adaptador como lo señales funcionaría, pero quiza te sea mas barato solo un convertidor de sync. Peor nuevamente, no creo que este sea el problema y por lo tanto, que te vaya a solucionar nada. ¿que juego estas usando? ¿haz usado el naomi en otro lugar? ¿el voltaje ya con el naomi conectado es correcto?

Re: Salida VGA Naomi

Publicado: Lun Jun 29, 2020 11:29 am
por mustang
Gracias por la respuesta Artemio.

Quizá me estoy adelantando en el troubleshooting. He probado la Naomi en una Astro City (DS1 en On) pero el cartucho que tengo al parecer tiene problemas ya que cuando enciendo la Naomi con el cartucho conectado me da una pantalla negra y nunca levanta, la he dejado varios minutos conectada a la Astro y ni siquiera se escucha algún sonido. He probado el cartucho en 2 placas Naomi 1 y hacen lo mismo.

La forma en que he probado el video en la Naomi (En la Astro) es encendiéndola sin cartucho y ahí si veo el menú de Naomi con Error 01 y se escucha el sonido de inicio, cuando hago esto mismo con el monitor VGA se produce el error que comento en el primer post.

Estoy esperando que en las próximas 2 semanas me llegue otro cartucho y reporto entonces como salen las pruebas.

Re: Salida VGA Naomi

Publicado: Lun Jun 29, 2020 11:31 am
por mustang
Se me olvidó comentar, si medí y calibre los voltajes de +5, +3.3 y +12 como deben ser en la fuente de la Naomi.

Re: Salida VGA Naomi

Publicado: Lun Jun 29, 2020 3:44 pm
por Artemio
De casualidad has visto que sucede con el Dip Switch 1 en Off en el gabinete? En caso de cambiar a 31khz, debería perder sicnronia vertical o verse doble. En el caso de mantenerse en 15khz, no pasaría nada.

Re: Salida VGA Naomi

Publicado: Lun Jun 29, 2020 8:50 pm
por mustang
Con el DS 1 en Off y conectando la Naomi mediante una Capcom I/O si veo doble imagen en el monitor de la Astro.

Re: Salida VGA Naomi

Publicado: Lun Jun 29, 2020 8:52 pm
por Artemio
Entonces tu monitor no soporta RGBHV, tu cable no tiene la continuidad, tu puerto esta dañado, o tienes que buscar la opción que lo habilite en tu monitor.
