[Reparación] Fever SOS (No booteaba)

Mensaje por Artemio » Lun Ene 30, 2017 2:28 pm

Pues conseguí ésta PCB que no booteaba, una Fever SOS. Al ponerla encendía con una pantalla azul sólida.

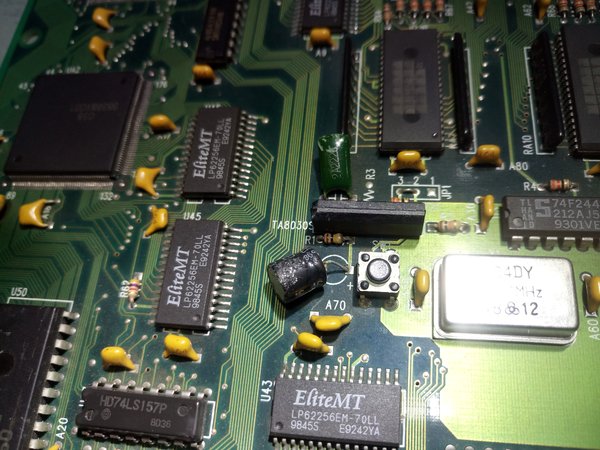

Una inspección visual rápida llevó a un posible candidato.
Capacitor
Usualmente se utiliza un capacitor para el circuito que da la linea de RESET al CPU, y al verlo en este estado supuse que sería el problema. Se trata de un capacitor de 47uF a 16V.

Desoldé el anterior, que efectivamente estaba roto. Coloqué e nuevo y el juego ya funciona. Ojalá todas las fallas fueran tan fáciles de corregir.
