[Reparación] Snow Bros 2: Otenki Paradise sin audio

Mensaje por Artemio »

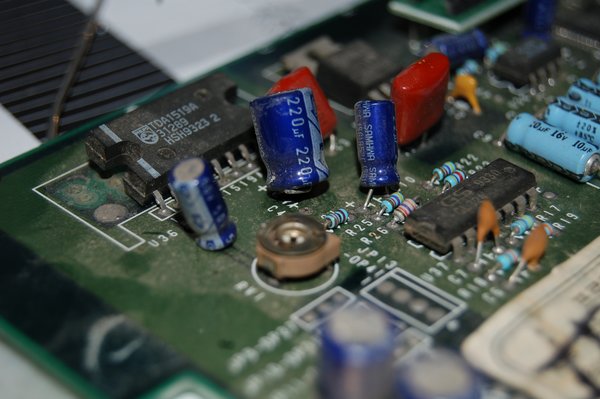

Esta fue una reparación sencilla, una inspecciona mostró el problema de inmediato:
El capacitor en cuestión no se encontraba soldado a la PCB, y esto aparentemente fue desde su fabricación. La PCB es sin duda original, peor presenta unas cuantas diferencias con las fotos que me he encontrado en la red.

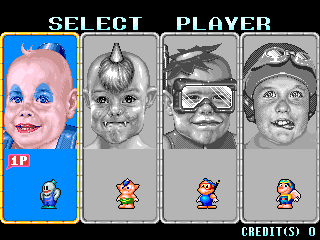

Algo que nunca me gusto del juego, fueron los gráficos europeos y americanos:

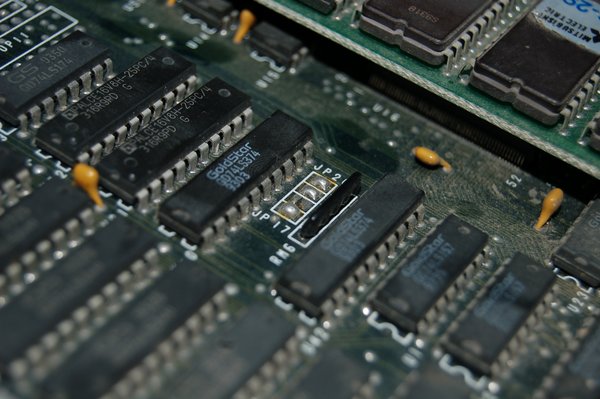

Así que cambiando los siguientes jumpers: (uniendo el que esta abierto, la PCB los lee en negativo)

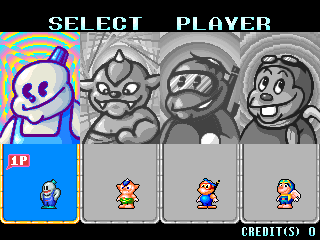

La pasé de "Now with new elves" a "Otenki Paradise":
Finalmente arme un par de cables de molex a mi conector DB-15 para 4 jugadores, basándome en la documentación de este excelente sitio dedicado al juego: http://homepage1.nifty.com/shootingstar/otenki_hai.html

Y ya quedó lista para jugar de 4. No se compara a la primer versión, pero es divertido jugarlo.
ANIKI
Mensajes: 13
Registrado: Mié Sep 03, 2014 4:19 pm
Ubicación: estado de mexico

Re: [Reparación] Snow Bros 2: Otenki Paradise sin audio

Mensaje por ANIKI »

hola, buenas tardes.

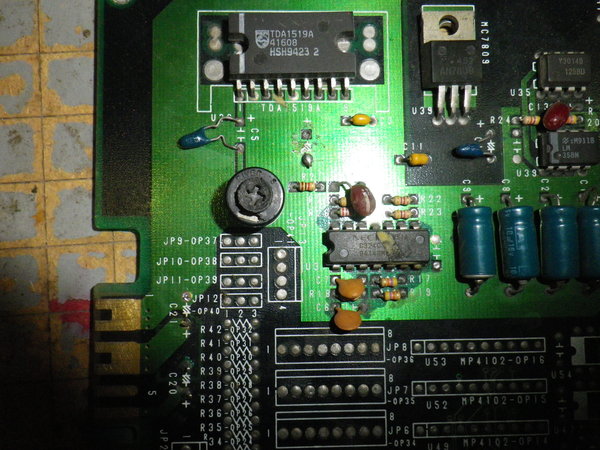

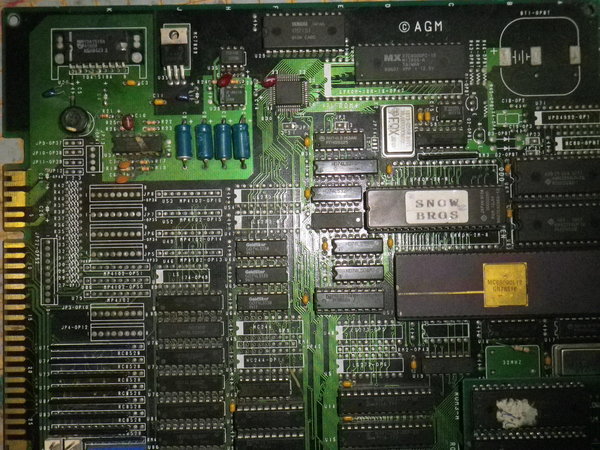

artemio un favor tengo una placa parecida a esa pero no tiene 3 capacitores.
me puedes dar los valores de tus capacitores por favor , para checarlos en mi placa .

la placa no se ve y no se escucha. los capacitores son el C4 ,C21, C20.

gracias , espero revivirla.
Adjuntos
Avatar de Usuario
Artemio
Site Admin
Mensajes: 3006
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: [Reparación] Snow Bros 2: Otenki Paradise sin audio

Mensaje por Artemio »

C4 es 220uF a 16v, tal cual el de mi primera foto
C20 es 220uF a 16 y
C21 también es 220uF a 16
ANIKI
Mensajes: 13
Registrado: Mié Sep 03, 2014 4:19 pm
Ubicación: estado de mexico

Re: [Reparación] Snow Bros 2: Otenki Paradise sin audio

Mensaje por ANIKI »

muchas gracias , los comprare mañana y a hacer pruebas.
Avatar de Usuario
AcevedoManu
Mensajes: 50
Registrado: Lun Oct 10, 2016 8:42 pm
Ubicación: Cd. de México

Re: [Reparación] Snow Bros 2: Otenki Paradise sin audio

Mensaje por AcevedoManu »

Me agrada la idea de cambiar la versión para evitar ver esa desagradable pantalla de selección de personajes. Pero... ese procedimiento se puede hacer en una bootleg? Saludos.
"Los ganadores no juegan videojuegos"
Avatar de Usuario
Artemio
Site Admin
Mensajes: 3006
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: [Reparación] Snow Bros 2: Otenki Paradise sin audio

Mensaje por Artemio »

Supongo que sí
Avatar de Usuario
AcevedoManu
Mensajes: 50
Registrado: Lun Oct 10, 2016 8:42 pm
Ubicación: Cd. de México

Re: [Reparación] Snow Bros 2: Otenki Paradise sin audio

Mensaje por AcevedoManu »

Lo pregunto porque revisando un par de bootleg de ese juego con dimensiones diferentes (tamaño), no hay tal switch 3 que marca el test indicando la región.

Es un gran juego, me ha encantado jugarlo recientemente y he llegado a acabarlo con 4 créditos en la máxima dificultad (con un jefe final fácil de derrotar)
"Los ganadores no juegan videojuegos"
Avatar de Usuario
Artemio
Site Admin
Mensajes: 3006
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: [Reparación] Snow Bros 2: Otenki Paradise sin audio

Mensaje por Artemio »

Hay que buscar en donde dejaron los jumpers en el bootleg
Avatar de Usuario
AcevedoManu
Mensajes: 50
Registrado: Lun Oct 10, 2016 8:42 pm
Ubicación: Cd. de México

Re: [Reparación] Snow Bros 2: Otenki Paradise sin audio

Mensaje por AcevedoManu »

Entonces forzosamente deben traer los jumpers físicamente?
"Los ganadores no juegan videojuegos"
Avatar de Usuario
Artemio
Site Admin
Mensajes: 3006
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: [Reparación] Snow Bros 2: Otenki Paradise sin audio

Mensaje por Artemio »

No se puede cambiar por test. Es buscar de donde viene la señal del jumper en tu placa, o hackear el juego y cambiar las eproms
