[Reparación] Ultimate Mortal Kombat 3, problemas gráficos

Mensaje por Artemio » Mié Mar 13, 2013 5:17 pm

Esta PCB presentaba problemas gráficos todo el tiempo, pero funcionaba. Lo primero fue entrar al menú de pruebas, y correr la prueba integrada ya que no estaba configurada para correrla al arranque de la PCB.

El resultado fue muy revelador:
Memory test

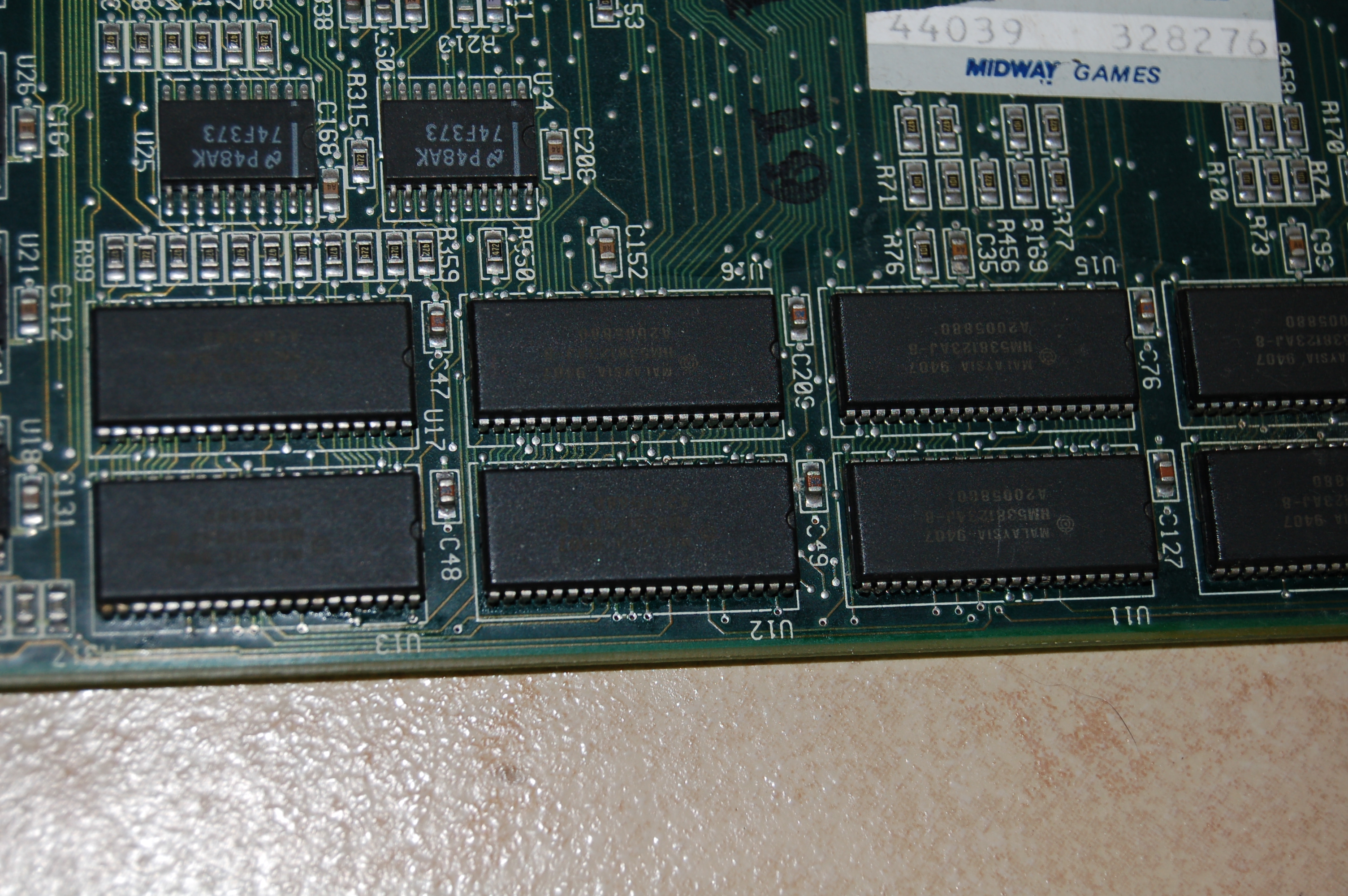

Así que dos RAMs presentaban errores, al revisar la placa supe que posiblemente no lograría nada ya que son de montaje superficial:
RAMs
De todas maneras procedí a refluir la soldadura en las patitas de las RAMs, con el cautín y flux. La placa funcionó después de eso, que era lo mejor que me podía suceder. En caso de haber estado dañadas, hubiese tenido que meterme a desoldarlas y conseguir sustitutos. Y debo mencionar que mi experiencia es muy escasa con componentes de montaje superficial.
