Hola, espero puedan apoyame tengo la inquitud de poner una segunda salida de video para placas pcb y cps2, es decir poder conectar en dos pantallas un aplaca, para la seguna ver si la puedo poner en un proyector( o grabar la reta) mientras se juega en la maquina, todo es parte de un proyecto que tengo para un buen museo arcade, pero me gustaria saber si ¿alguien conoce algun conector que me permita dividir la salida en dos? ( al monitor de la maquina y otro para conectar un externo o dos monitores como en un dungeons & dragons de dos pantallas, gracias

En el reciente video que hicimos de los Simpsons muestro uno de los que he hecho para ese fin: https://www.youtube.com/watch?v=mqrZW75gvqE

Pero no vas a encontrar uno ya hecho en venta, lo tienes que hacerlo tu mismo. Te recomiendo poner diodos en la salida del segundo monitor para evitar problemas de sincronía. Te dejo lo que respondí hace poco de la captura viewtopic.php?p=8935#p8935

Evidentemente la salida perderá potencia al dividirla en dos, y tendrás que usar un amplificador o compensar niveles en los displays/upscalers.

Gracias por tan pronta y genial respuesta la verdad esta genial, perdona el atrevimiento pero no podrias venderme tu el accesorio la verdad me interesa muchisimo, gracias

La verdad no me dedico a eso, y depende con que equipo lo vayas a usar para determinar las piezas que necesitas.. pero básicamente es muy fácil:

es solo un adaptador JAMMA hembra, que salga a macho y de allí tomar las lineas a lo que necesites.

Aca va un ejemplo mas chavacano:

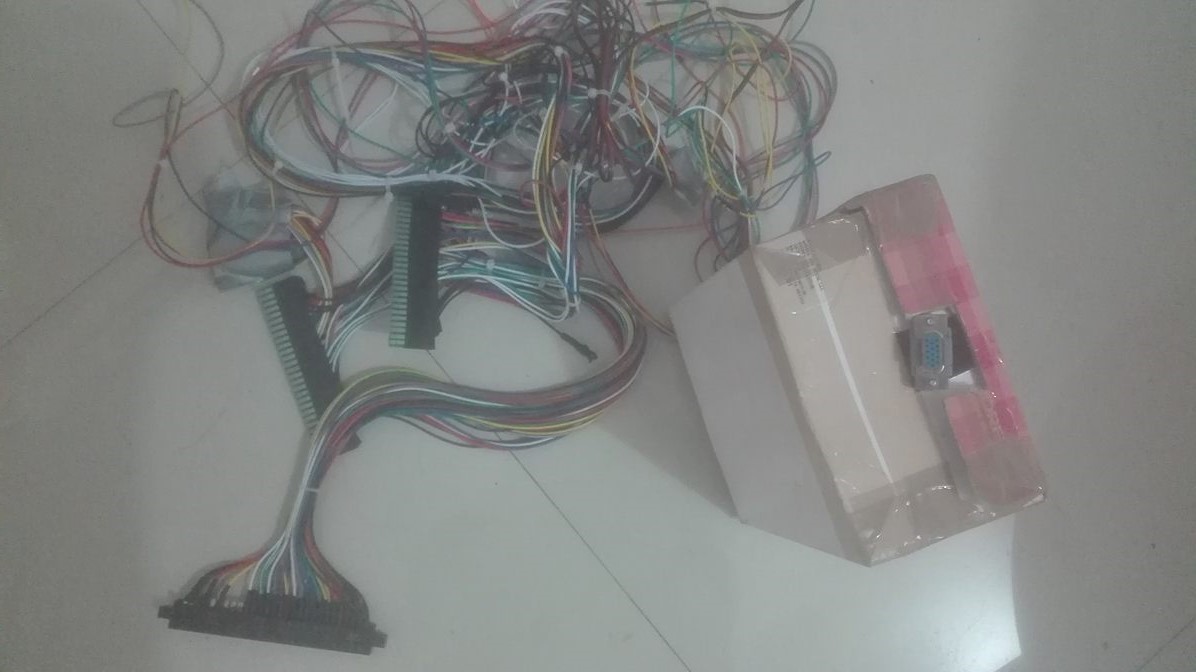

Este es mi adaptador para 2 monitores en VS, lo hice en muy poco tiempo (una noche) para el torneo Thunderstruck de hace un año y sigue funcionando (sorprendentemente).

En el spaguetti de cables se puede ver que simplemente son 2 extensores Jamma de aliexpress trensados separando los imputs para el primer y segundo jugador, del peine jamma tambien sale una salida RGB con resistencias para un XRGB3 por ello aquella salida esta en una caja de carton a falta de proyect boxes .

Si te animas a hacer uno asi al segundo monitor/maquina solo van señales y imputs, no le envies voltajes o vas a quemar algo.

Se uso mayormente con cps2 asi que mientras los cables no sean muy largos no es necesario usar amplificadores, eso si diodos es recomendado.

Les agradesco su respuesta enormemente, quisiera pedirles si pueen tomarle oto al adaptador que hiceiron para ver como van los diodos en las salidas, ojala puedan y disculepn asi ya me doy una idea de como queda, gracias

No puedo tomar foto pues están cubiertos. Pero sólo pon el diodo con la polaridad correcta (positivo hacia la pcb, negativo hacia el monitor) entre el cable y tu adaptador.

https://learn.sparkfun.com/tutorials/po ... d-polarity

Agradezco su respuesta, solo quería saber que tip de diodo ya que la verdad desconosco totalmente de electrónica y asi no le fallo, también cuando comentas de los potencionmetros se los pondria pero si ocuparia ver como van por mi novates, perdona, y de nuevo agradezco de antemano.

Sólo era preguntar eso =) de diodo, usé 1N4148

Del potenciómetro, en google hay muchos tutoriales:
https://www.wikihow.com/Wire-a-Potentiometer
