Falla en NEOGEO MVS MV1FS

[Rubenosdom]

Saludos, Moviendo cosas me puse a mover mi supergun con una MV1FS, luego de tener todo instalado para pasar un domingo a puro KOF.
Para mi sorpresa, al conectarla a la corriente , esta no bootea, aparece la sieguiente imagen.
Ya teniendo una sospecha que algo pasaba con el BIOS, cambio la unibios por una de fabrica, obteniendo el mismo resultado, pero esta ves viendo estos cuadritos que aparecen el en video, estoy en proceso de desmontar todo para arrancar a revisar mas cuidadosamente pistas, continuidad etc.

Estoy abierto a cualquier sugerencia para intentar repararla,el buen Artemio ya me estubo diciendo un par de datos , donde afirma mi sospecha de que un problema de comunicacion entre BIOS y el 68K cobra fuerza.
Desde ya agradecido por cualquier informacion, tratare de documentar lo mejor posible el asunto.



EDITADO:

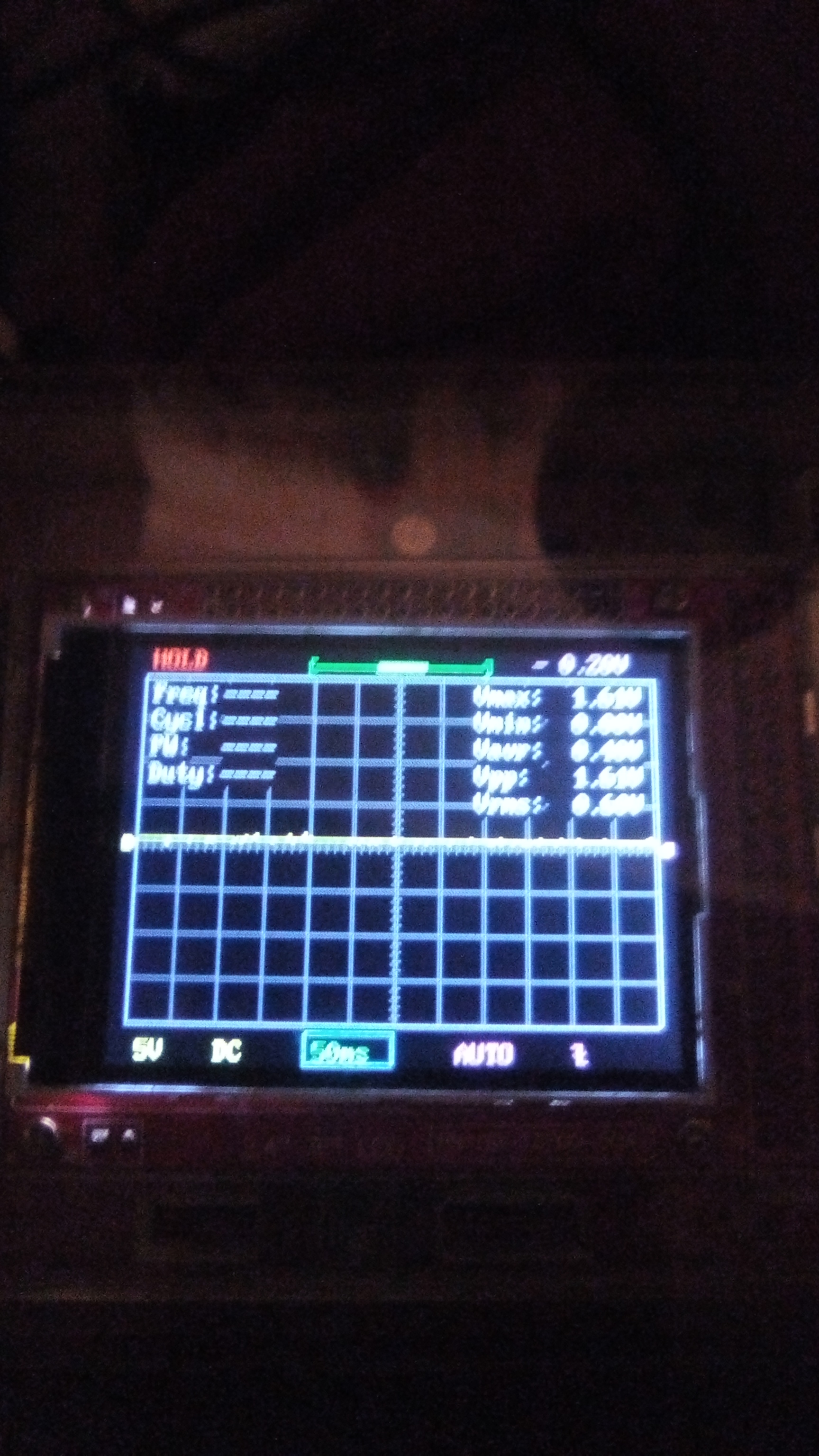

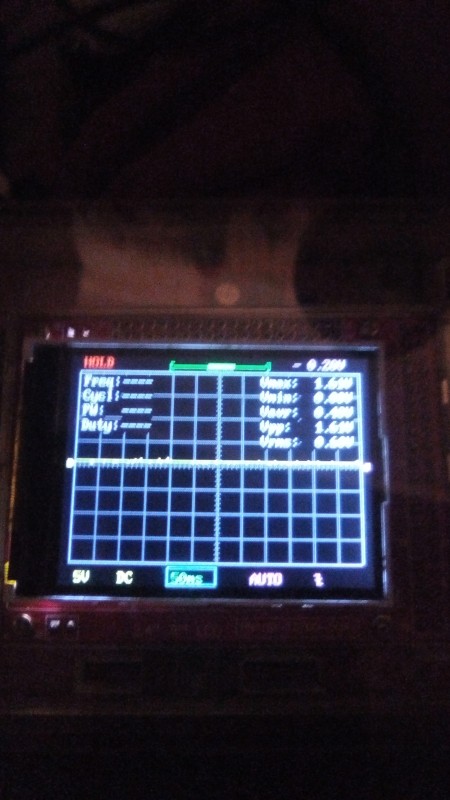

Clock

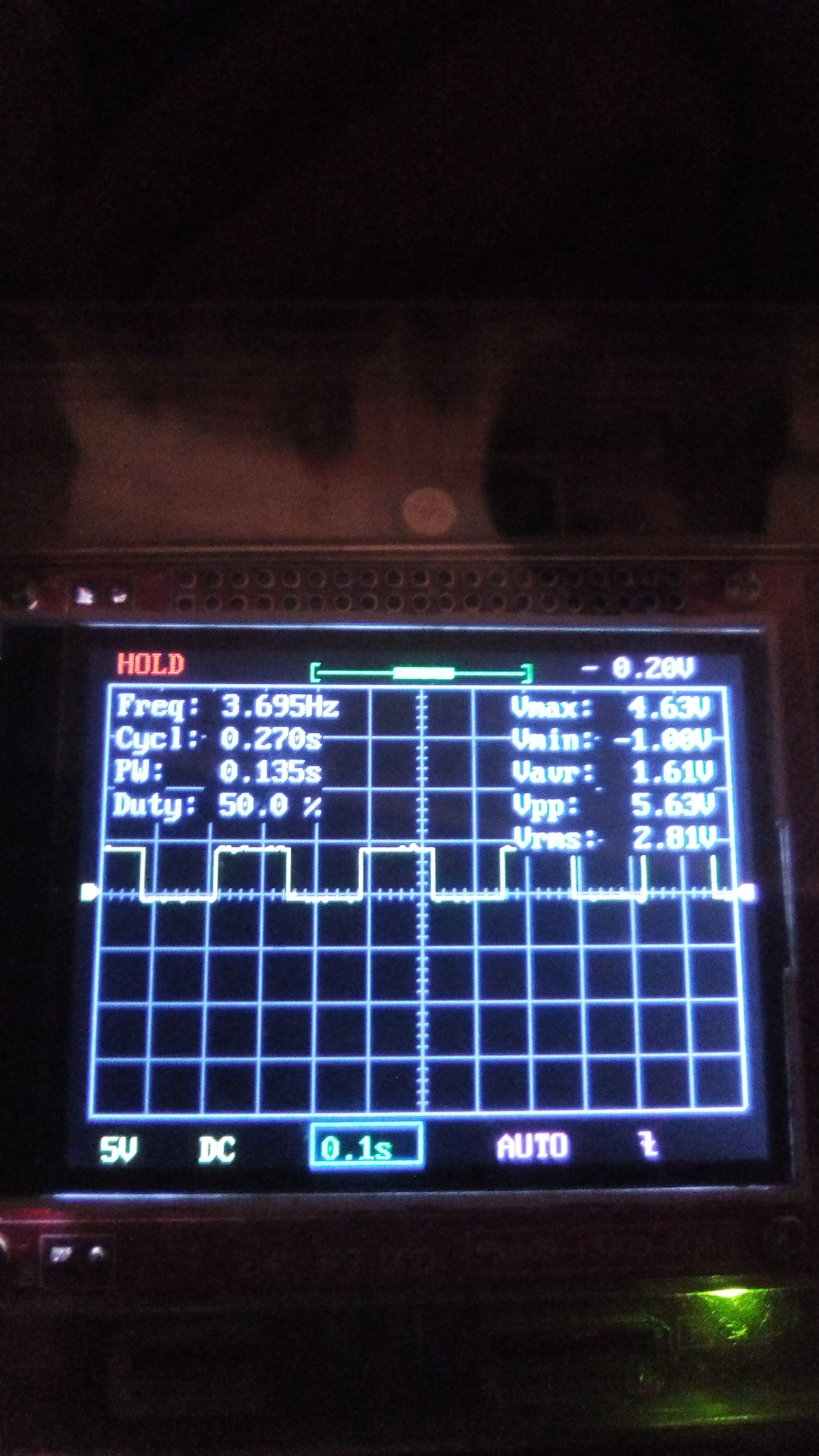

Reset

Reset

EDITADO 29/02/2019

Arranco a medir como estan las CXK58257M , esta muy tranquilo ese clock?

Editado 01/03/2019

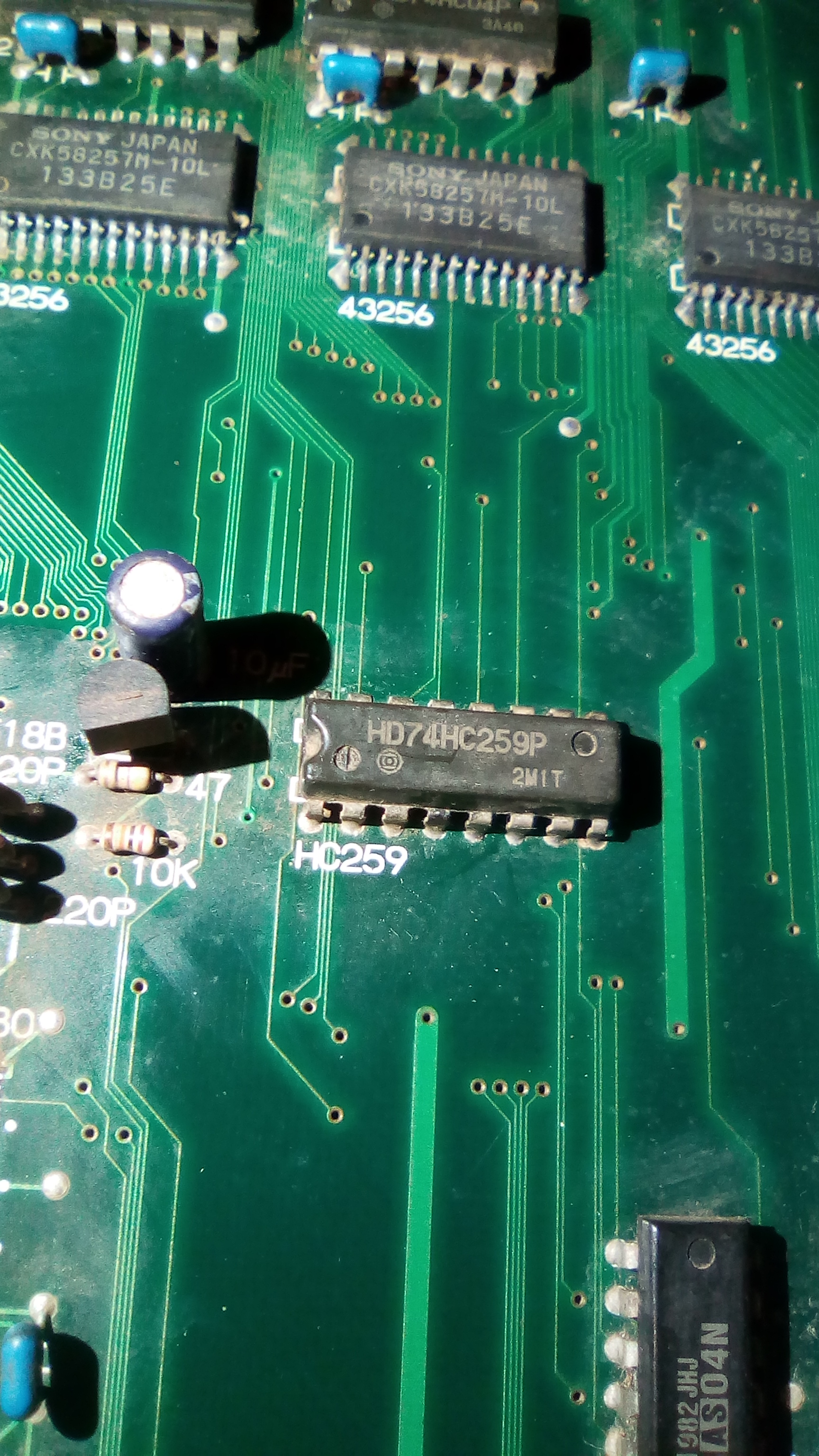

TTL

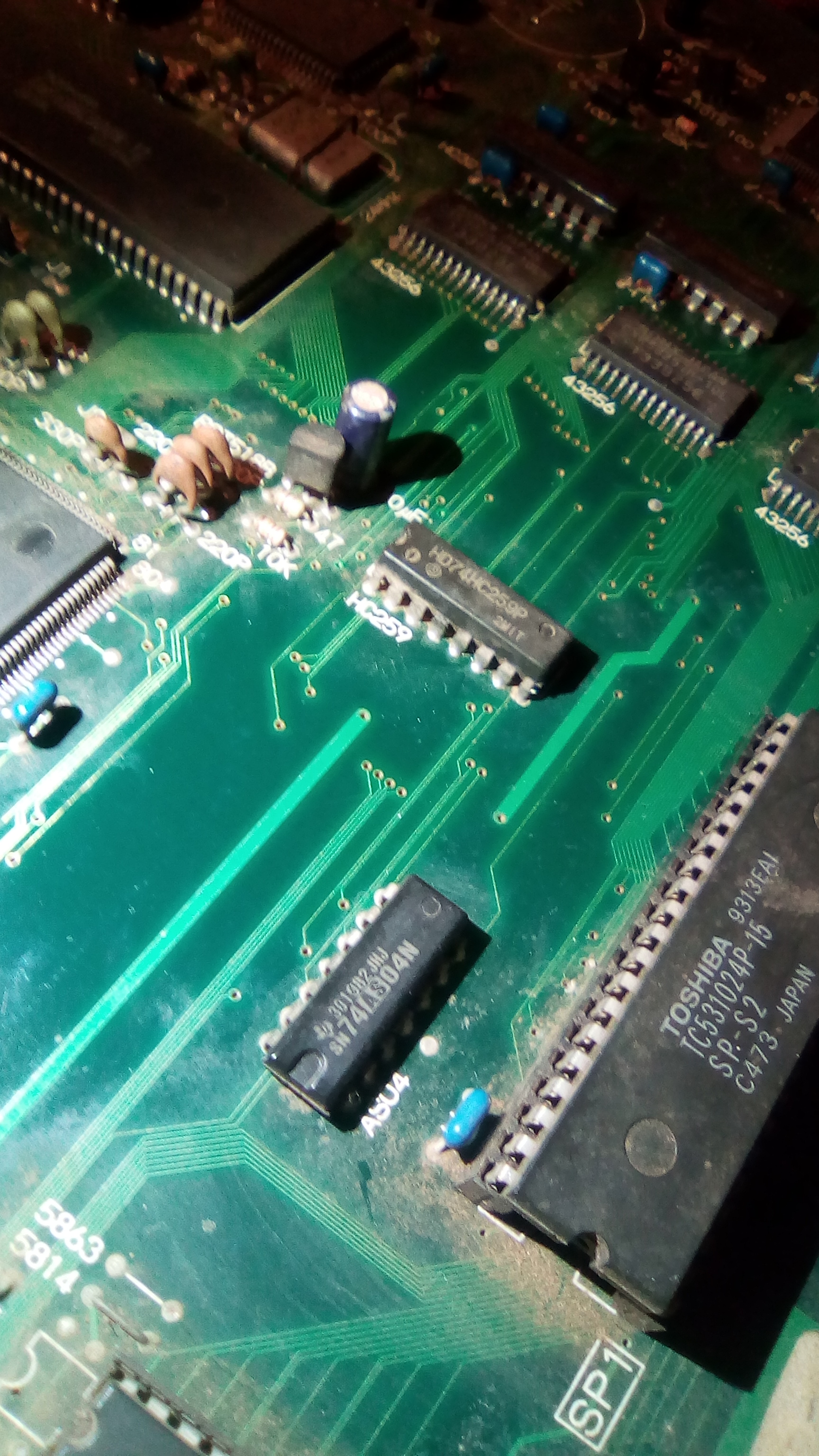

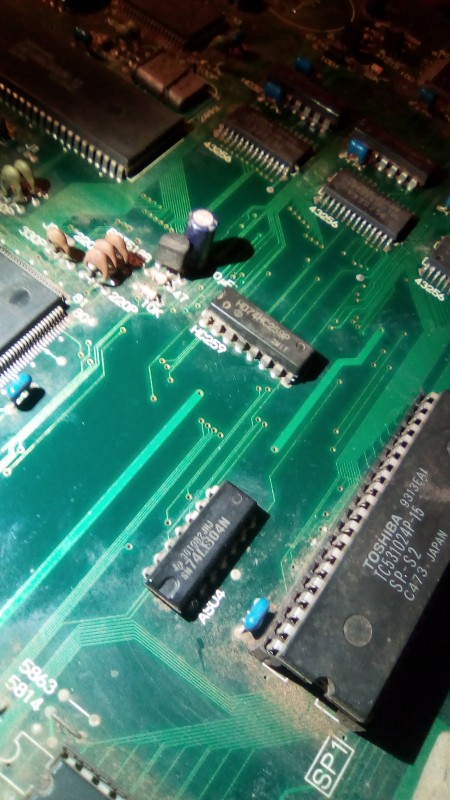

TTL2

Las Memorias estaban bien, tambien cambie un par de filtros, de la linea de 5V, un filtro estaba seco totalmente y le otro ya tenia un ESR fuera de lo bueno. revise tensiones y pistas, voy a revisar 2 TTL sospechosas.
PD: no deja de salir mugre....

[Artemio]

Como te comentaba, esa pantalla es típica de que no esta arrancando el BIOS.

Revisa la línea de RESET, el CLK y luego el BUS.
