bootleg dañado pcb mortal kombat

[JHON FREDDY MORENO]

hola muy buenas noches compañeros y amigos del grupo espero no infringir la norma y el post correcto

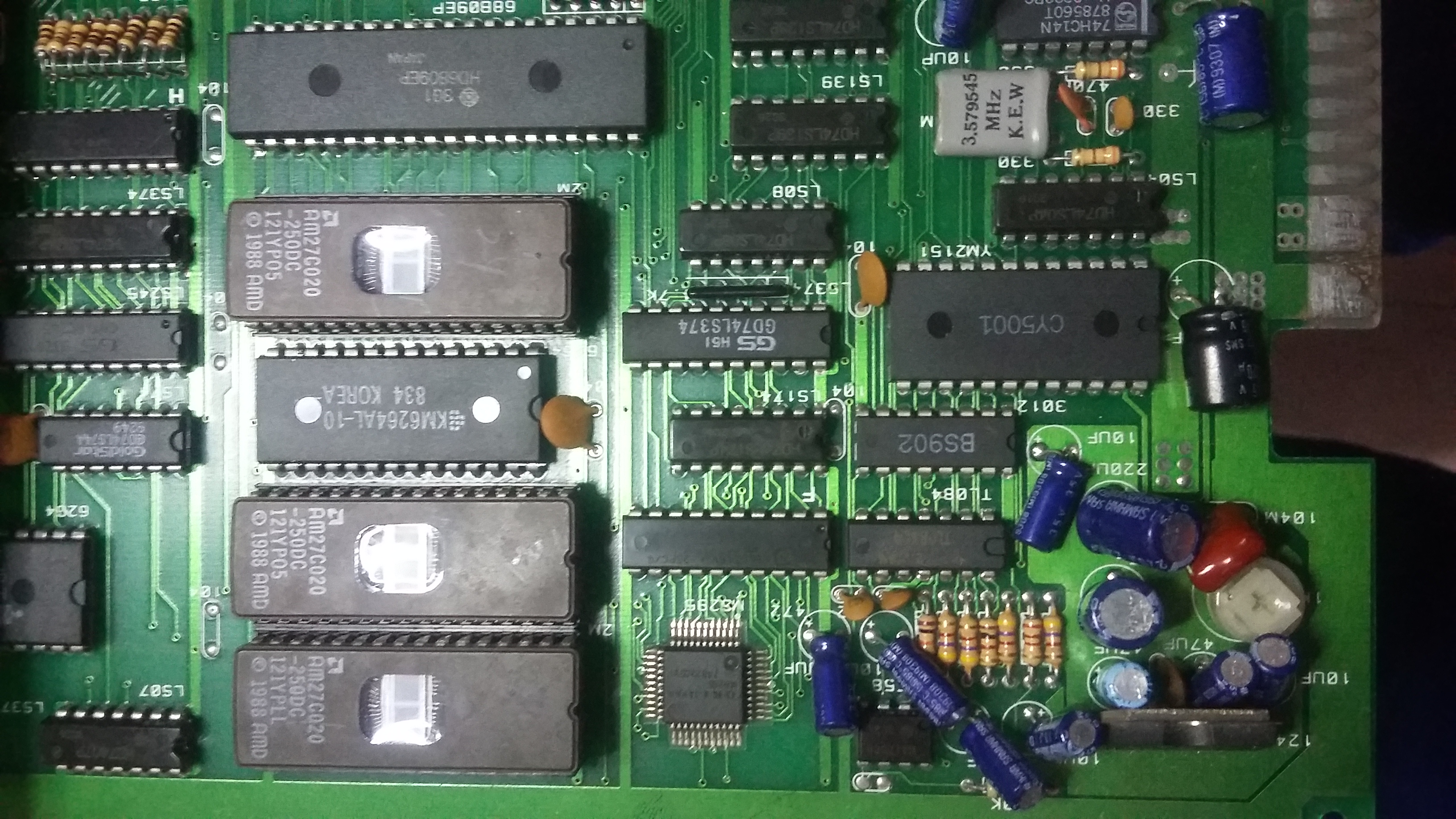

hace poco me llego esta pcb de mortal kombat 1 bootleg no da video esta totalmente muerta no da ninguna señal de video actualmente lo primero que realice fue hacer dumpeo de las eproms que encontré ala vista no se bien si son los codijo del juego correcto y de manera de verificarlos si están en funcionamiento, al verficar con el dumpeo todas me mostraron codijo no se como verificarlo que este activo y sea el correcto ,por otro lado me ayuden o den un consejo por donde empezar a verificar el vídeo ,que parte empezar a revisar de las áreas de eproms que revisado, y pistas rotas que no encontrado hasta el momento tome fotos y capturas de la pcb tengan una idea de por donde empezar a verificar esta falla agradezco su concejo y ayuda total para revivirla y no morir en el intento de antemano gracias. ,tengo herramientas tengo conocimiento en electrónica básica y hace poco adquiri mi programador Willem Gq-4x V4 y punta analogica tal como leido en otros post para empezar a revisar las falla que se me presenta

[Artemio]

Que tal,

Lo primero es que revises la actividad del CPU TMS34010, su reloj y direcciones de entrada y de salida. De alli la actividad de EPROMs y RAMs.

[JHON FREDDY MORENO]

hola artemio como estas buenas noches y gracias por la respuesta, como puedo verificar dicha actividad y comenzar por el cpu del mismo con que herramientas me podria indicar o programas me podrias guiar de antemano gracias por toda la ayuda posible

[Artemio]

Que tal,

Te recomiendo empezar por estos threads:

viewtopic.php?f=20&t=744
viewtopic.php?f=20&t=1348

Y en este foro tenemos muchos threads con reparaciones que van paso a paso: viewforum.php?f=20

Por ejemplo:
viewtopic.php?f=20&t=1384
viewtopic.php?f=20&t=155

También te recomiendo buscar el pinout del CPU
Saludos

[JHON FREDDY MORENO]

artemio gracias por la ayuda sentarme revisar esas areas y los hilos que son de gran ayuda

[JHON FREDDY MORENO]

artemio disculpame la molestia he querido comprar un osciloscopio par verificar estos desmanes,fallas tambien cual recomendarias o hay alguna diferencias ya sea en funciones o modelos de antemano gracias algun video de uso de estos mismo y funciones realizadas o funciona en cualquier tipo de electronica digital o analoga gracias

[Artemio]

Que tal,

Antes que nada te recomiendo empezar con al punta lógica que entiendo ya tienes. Por supuesto necesitará d eun mayor esfuerzo, pero puedes hacer gran parte dle trabajo inicial con ella. Sin duda un osciloscopio es mucho mejor herramienta, y si estas en capacidad de adquirirlo y realmente quieres meterte en esto es tu mejor opción. Aún así, la punta lógica es una gran herramienta que puede apoyar para diagnósitico.

De las capacidades, analógico o digital te pueden servir, pero el digital ofrece ventajas de memoria para capturar segmentos de la señal y analizarla con calma. El que es bueno, con uno análogico puede hacer casi todo.

Necesitas que mínimo sea de 50MHz, ya que Mortal Kombat corre a 48Mhz.


De como usarlo, en español existen menos recursos que en inglés, pero di con estos:

https://www.youtube.com/watch?v=YBXDt4PzgNQ
https://www.youtube.com/watch?v=2U-mR62OVUg

Por supuesto tendrás que familiarizarte buen con los conceptos d arquitectura computacional y demás que están ligados arriba. Esto es algo en lo que la punta lógica y el osciloscopio pudieran ayudar si eres más pragmático que teórico.

Rigol es una buena marca, y más accesible, si lo que buscas es uno nuevo.

[JHON FREDDY MORENO]

dale artemio gracias otra pregunta, artemio veo el video de dumpeo no puedo entender como comparar las rom con el romident cual es el programa o el link de poder compararlas yo realizo el dumpeo en el programador pero luego no como haces el programa o link tal como lo haces me lo podrias facilitar esas identificación

[Artemio]

Creí haberlo mencionado en el video, es parte de MAME

https://www.mamedev.org/

[Arcadero]

Hola, buenas noches, porque no haces lo que dice Artemio y revisas el reloj y el reset del procesador?
Clk y reset.





Si la cpu no saca direcciones revisa el reset.
