JHON FREDDY MORENO
- Mensajes: 9
- Registrado: Vie Sep 07, 2018 10:13 am
Re: bootleg dañado pcb mortal kombat

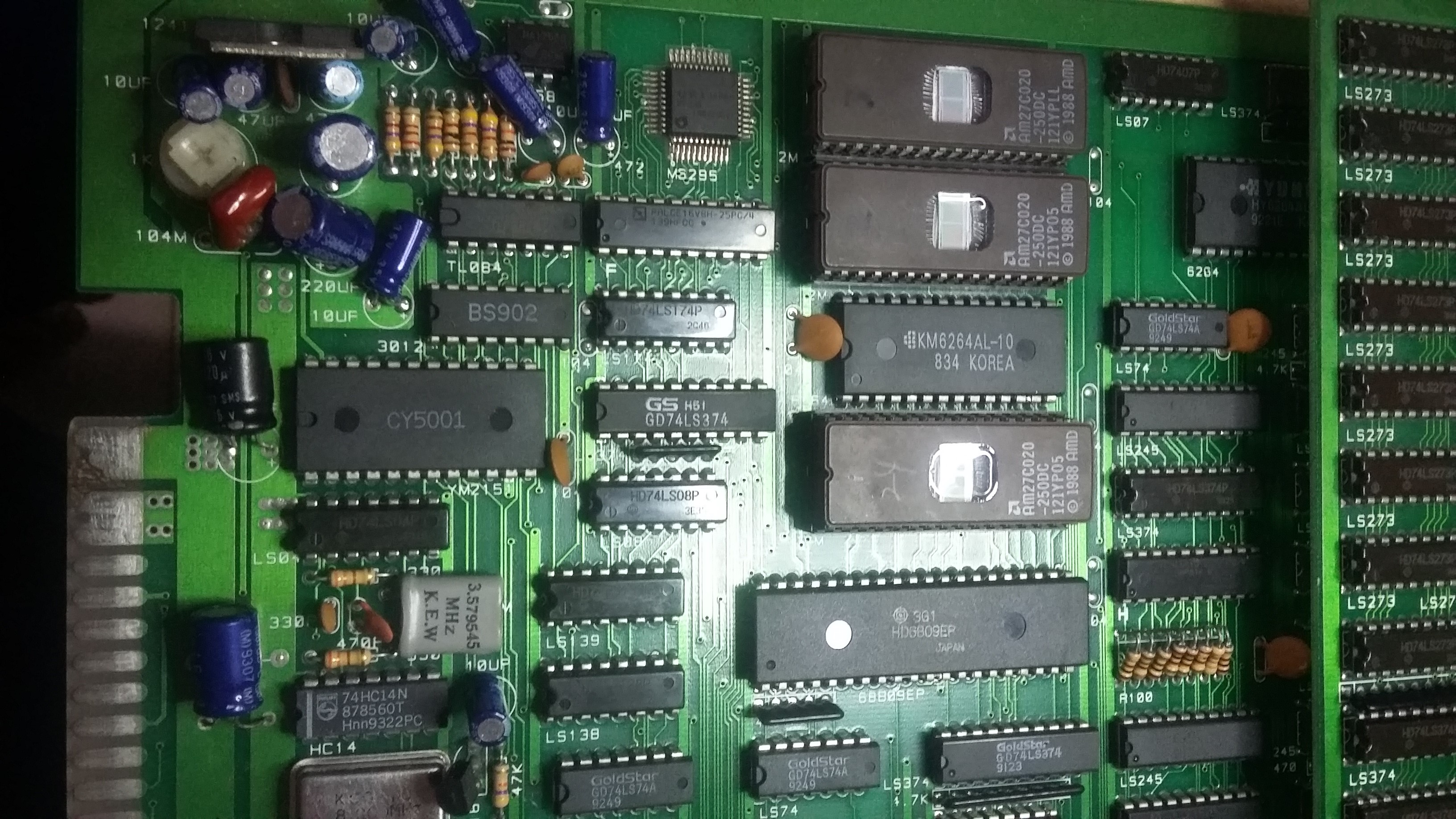

hola como estas buenos dias si claro en esos estoy en estos dias momentos siguiendo hasta ahora ya revisado el pin 1 y el 3 de l cpu con la punta analogica lo reviso esos pines y saca en alto en las 2 señales eso quiere decir que si las esta sacando lo que tambien es que cuando la enciendo se calienta un poco el integrado mas de lo normal se siente la diferencia de calor de los 2 integrados entre cpu y este de referencia 68809ep de antemano agradezco la ayuda que me estan brindando
- Adjuntos
-
Jhon freddy moreno
bootleg dañado pcb mortal kombat
Hola, ese integrado diría que es la cpu de audio.
Puedes ver su pinout en google y comprobarlo tb.
Ya iras contando los avances, mira bien el datasheet del main cpu, si bien el reset es negado, debe recibir un pulso negativo al arrancar para luego pasar a 1.
Aún así creo que eso se ve si saca o no señal en los pines de dirección.
Mira el pin 5 que es la entrada del reloj al cpu, deberías tener los 3 leds de tu punta encendidos.
Enviado desde mi iPad utilizando Tapatalk
Puedes ver su pinout en google y comprobarlo tb.
Ya iras contando los avances, mira bien el datasheet del main cpu, si bien el reset es negado, debe recibir un pulso negativo al arrancar para luego pasar a 1.
Aún así creo que eso se ve si saca o no señal en los pines de dirección.
Mira el pin 5 que es la entrada del reloj al cpu, deberías tener los 3 leds de tu punta encendidos.
Enviado desde mi iPad utilizando Tapatalk
