¡Hola! comparto con vosotros este circuito que acabo de montar y probar. Se trata básicamente del estabilizador de sincronía de Martin Jones al que he añadido un potenciómetro que sirve para mejorar la compatibilidad.
Tiene cuatro terminales: GND, +5V, CSYNC_IN y CSYNC_OUT. La sincronía de la placa va a CSYNC_IN y sale CSYNC_OUT procesado a nivel TTL.
Lista de componentes
R1 6K8 0805
R2 470R 0805
R3 15K 0805
C1 1nF 0805
C2 220nF 0805
C3 22nF 0805
C4, C5 100nF 0805
RV1 Bourns 3362P-1-102LF
U1 SN74LS86
U2 SN74LS221
D1 1N4148 SOD-123
Corrector de sincronía para mejorar la compatibilidad
Reglas del Foro
Las reglas son muy sencillas. Por favor abstengase de postear acerca de copias piratas, descargas ilegales, enlaces, etc. Lo mismo aplica a material ofensivo, es decir, fuera de contexto o inapropiado.
Todo lo demás está permitido siempre y cuando no se esté ofendiendo a alguien más de manera directa e intencional. Por lo mismo no se permite insultar a otras personas.
Cualquier violación a éste reglamento, resultará en un ban permanente.
Las reglas son muy sencillas. Por favor abstengase de postear acerca de copias piratas, descargas ilegales, enlaces, etc. Lo mismo aplica a material ofensivo, es decir, fuera de contexto o inapropiado.
Todo lo demás está permitido siempre y cuando no se esté ofendiendo a alguien más de manera directa e intencional. Por lo mismo no se permite insultar a otras personas.
Cualquier violación a éste reglamento, resultará en un ban permanente.
-
pacoarcade
- Mensajes: 26
- Registrado: Vie Abr 26, 2019 12:51 pm
- Contactar:
Corrector de sincronía para mejorar la compatibilidad
- Adjuntos
-

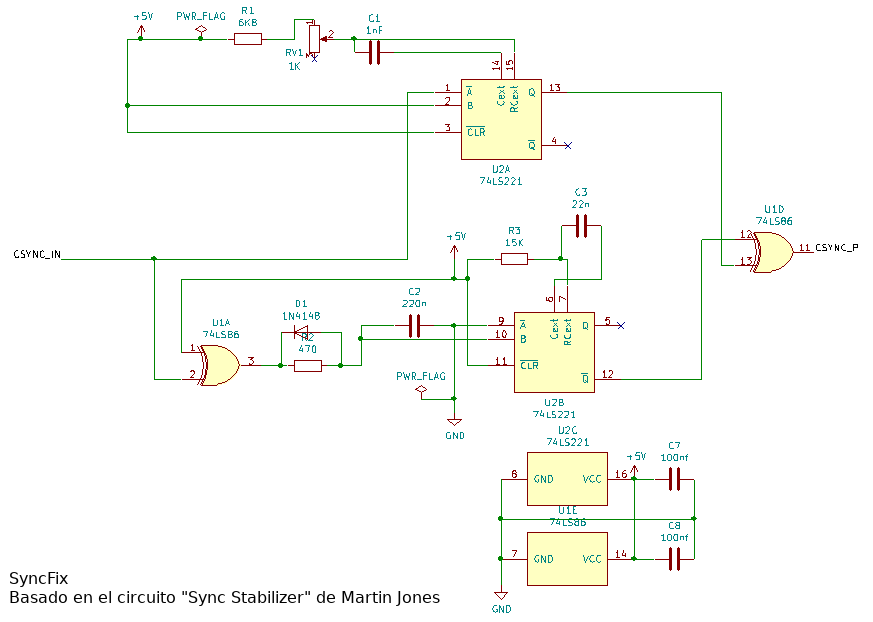

- Esquemáticos SyncFix
- syncfix-14-schematics.png (16.7 KiB) Visto 2114 veces
-
- gerbers-syncfix122.zip
- Gerbers y BOM
- (107.32 KiB) Descargado 165 veces
-

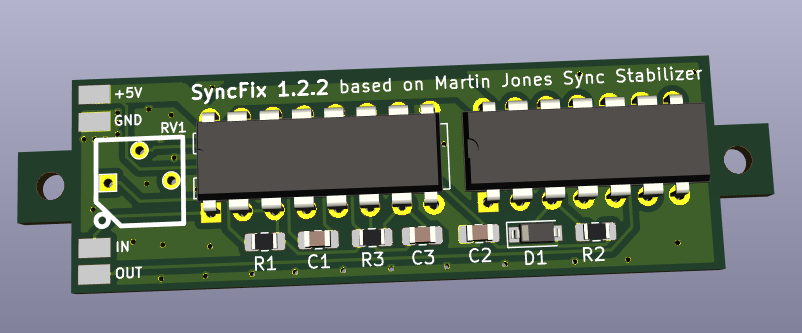

- Renderización
- syncfix-render.png (64.29 KiB) Visto 1759 veces
Última edición por pacoarcade el Mié Ene 27, 2021 7:22 am, editado 2 veces en total.
-
El Random Guy
- Mensajes: 23
- Registrado: Lun Jul 27, 2020 2:54 pm
Re: Corrector de sincronía para mejorar la compatibilidad
buen dia, de casualidad este circuito tambien sirve para los MVS (neo geo)?, me gustaria saber con cuales placas lo probaste, y tambien si se puede armar un circuito individual para cada Sync cuando viajan por separado el syn Horizontal y sync Vertical
-
pacoarcade
- Mensajes: 26
- Registrado: Vie Abr 26, 2019 12:51 pm
- Contactar:
Re: Corrector de sincronía para mejorar la compatibilidad
En mi experiencia la señal MVS es compatible con todas las teles CRT que he probado, si no funciona seguramente sea porque estás usando una pantalla LCD que no se lleva bien con los 59.18Hz, aunque no sé decirte si podría ayudar este circuito. Es sobre todo útil para placas bootleg con sincronía rara, y también para las Taito F3.
