Mortal kombat 1 blood

[Gon]

Buenas tardes.si artemio busque las memorias y compare con la original, y no estaba seguro entre dos memoria pero el compañero me señalo cual es la u5 en mi placa.una pregunta, no existe algun plano que compare que memorias o ic corresponden entre la original y la copia? Les agradesco tanto a ustedes por apoyar a este novato que ama los arcades.mil gracias y probare lo que me dijo el compañero

[SpaceMx]

Regularmente este tipo de PCB's no tienen diagrama esquemático, me refiero a las "Bootleg" o copia. Y se tiene que descubrir la ubicación siguiendo las pistas entre componentes. Yo lo pude encontrar debido a que tengo el mismo Mortal Kombat Bootleg, busqué en el diagrama esquemático de la placa original (https://www.gamesdatabase.org/Media/SYS ... _Games.pdf) ubiqué la lista de componentes y ví que tanto U5 como U28 son memorias RAM 8K x 8,y con ese dato busqué el mismo tipo de memoria en la versión Bootleg

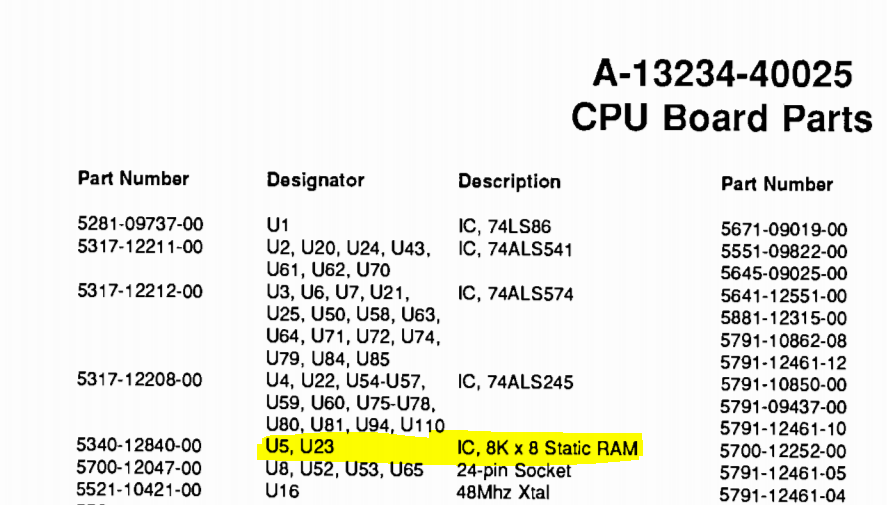

Lista de componentes

y por fortuna en mi caso las memorias U5 y U28 vienen en socket, lo que me facilitó remover el componente y al hacer la prueba de diagnóstico en el juego me indicó la misma falla.

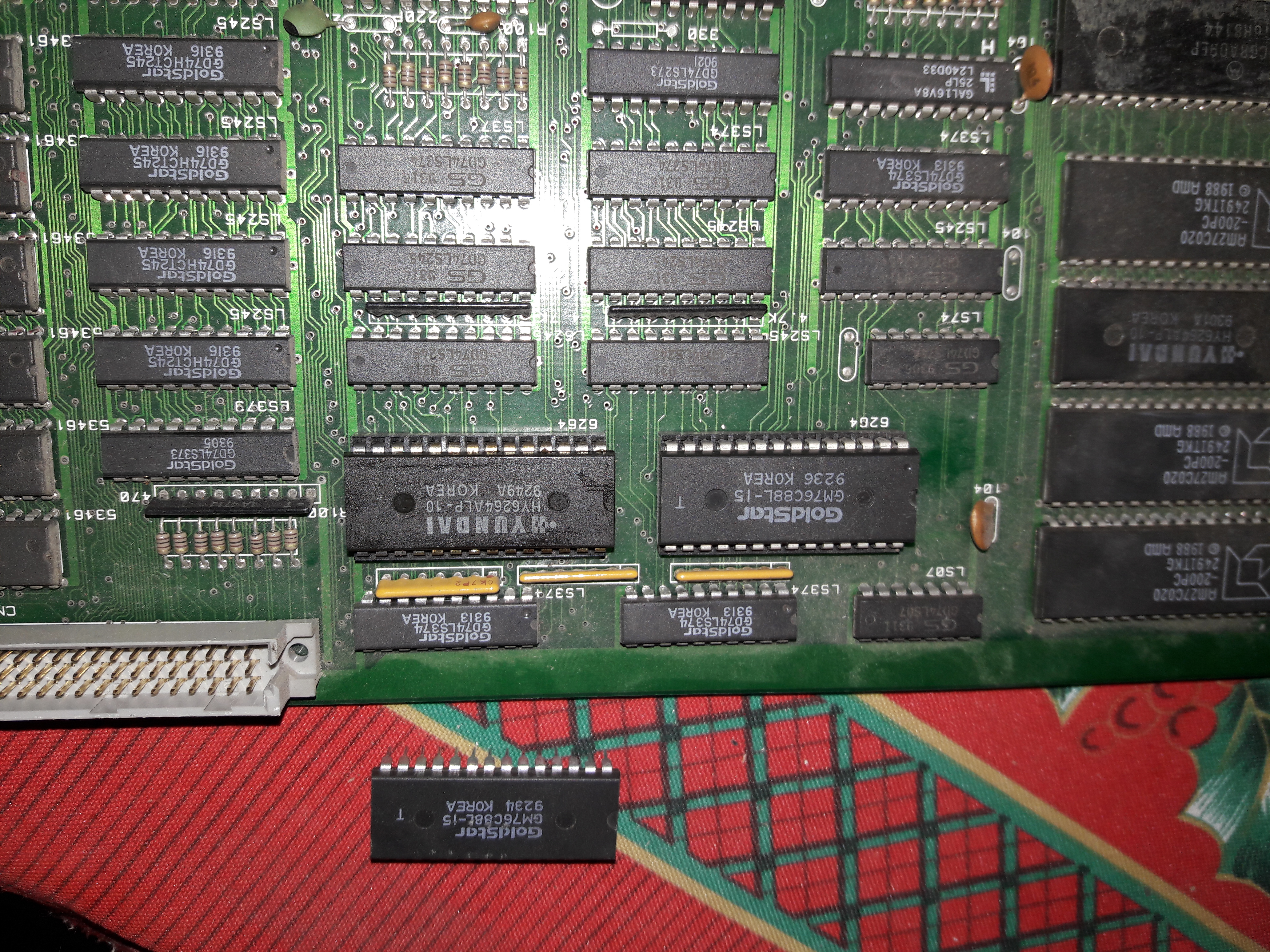

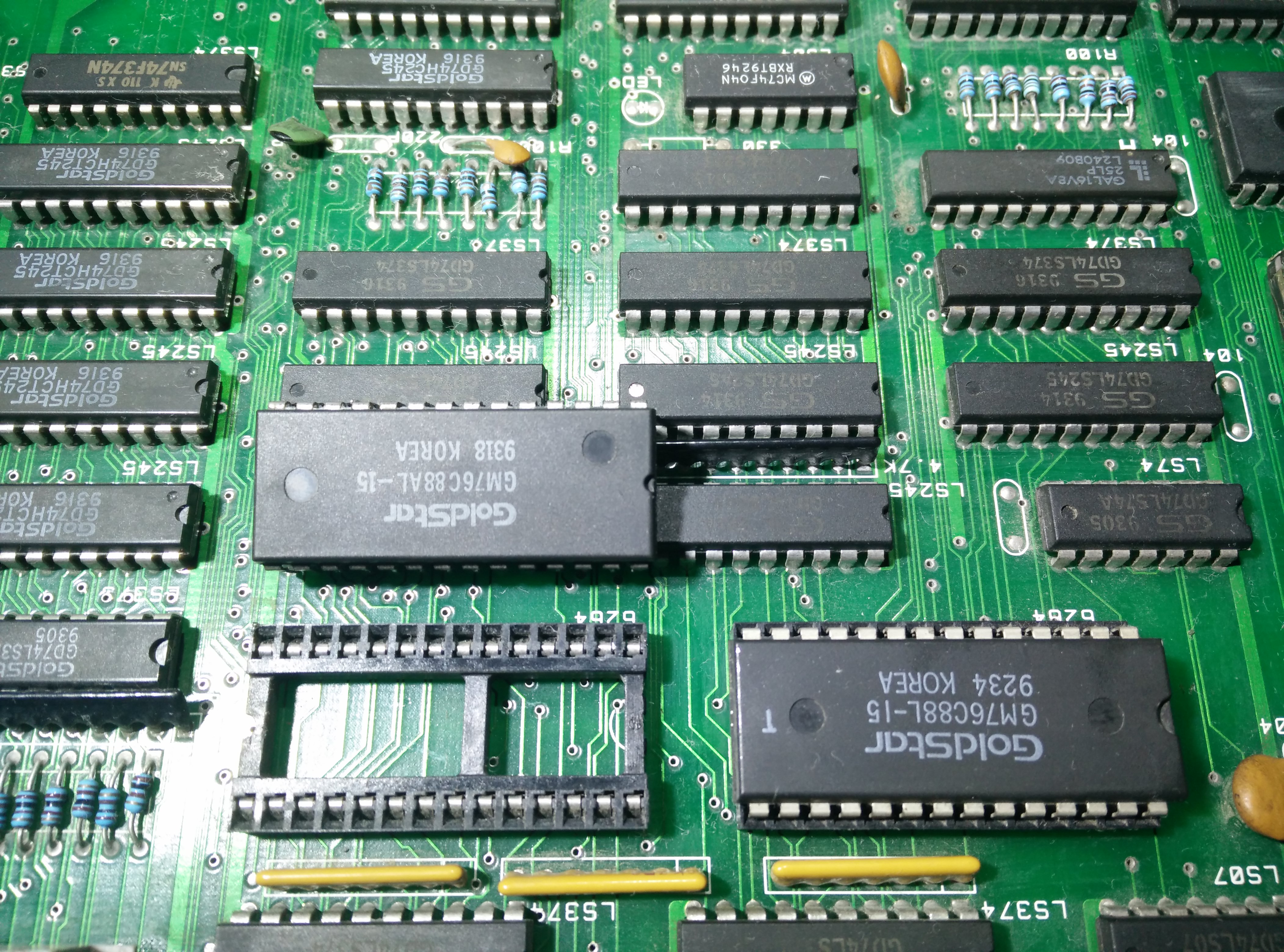

U5_socket

Antes de remover y reemplazar la memoria RAM te recomiendo ampliamente que revises a conciencia los pines de conexión del componente en busca de soldadura fría, es decir grietas o falso contacto y también revisar las pistas que conectan a cada uno de los 28 pines del chip.

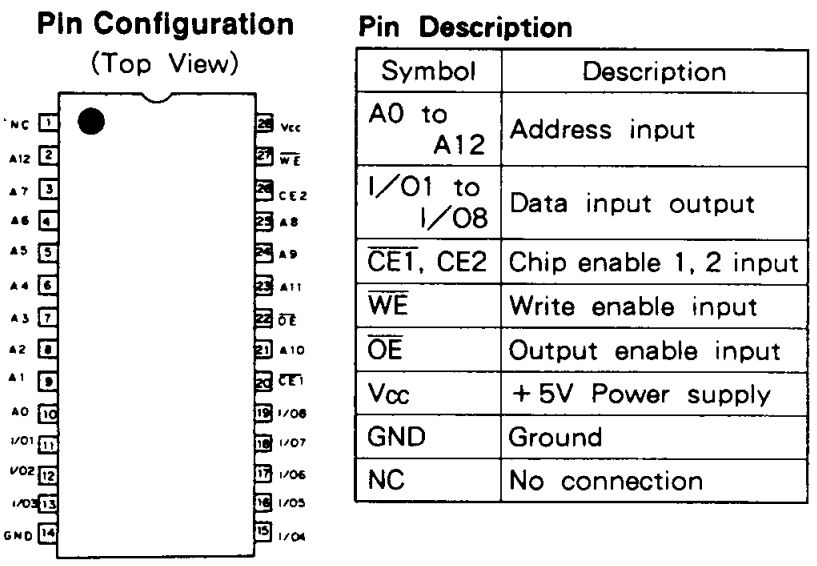

Pinout


[Artemio]

Agregando a lo que sabiamente señala SpaceMX, revisa todos los componentes que esten conectados a ese mismo BUS. Usualmente hay buffers, y estos pueden ser los que esten dañados y no la RAM.

[Gon]

Buenas noches.estuve mirando la placa y hice algunas pruebas.revice las soldadura y pistas y no vi nada raro,intercambie las memorias u5 y u23 ,realice el test y la falla se paso a u23.lo raro es que todo sigue igual en pantalla, con la misma falla de imagen.reemplace la memoria con falla por una hy6264, realice el test y todo salio bien .ninguna falla pero la imagen sigue igual que al principio.
Un detalle, solo lo hizo una vez, dio falla la rom u96,despues hice varios test y no falla mas.en cuanto puda voy a revisar los circuitos asociados a u5.mil gracias por la ayuda.

[SpaceMx]

Para seguir el rastro de las conexiones de U5 y U23 (y de cualquier otro elemento) te puedes guiar del diagrama de la PCB original(https://www.gamesdatabase.org/Media/SYS ... _Games.pdf). Aunque los elementos no se encuentran ubicados en el mismo lugar es muy probable que la nomenclatura de los chips en cada nodo que quieras revisar si sea el mismo. Por ejemplo, si en la PCB original te marca que a la salida de U5 hay 74LS245, es muy probable que en la Bootleg también sea así. Al menos puedes descartar algunos chips y así acotar la búsqueda.

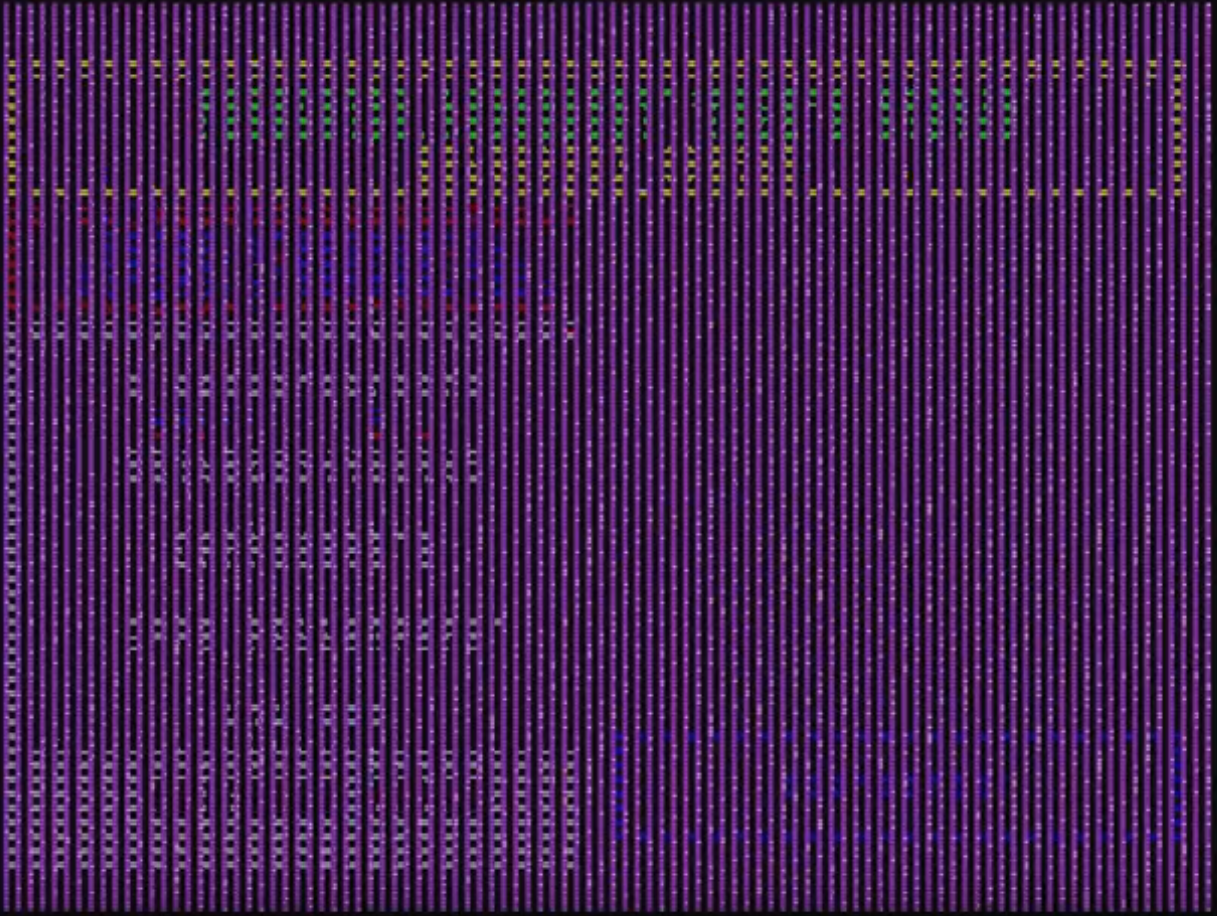

Ahora bien, revisando el diagrama original de MK, se indica que tanto U5 como U23 se encargan de controlar datos de COLOR previo a la salida de video, por lo que a decir por las imágenes que compartes con la falla en pantalla, no parece que tu problema sea por ese lado.

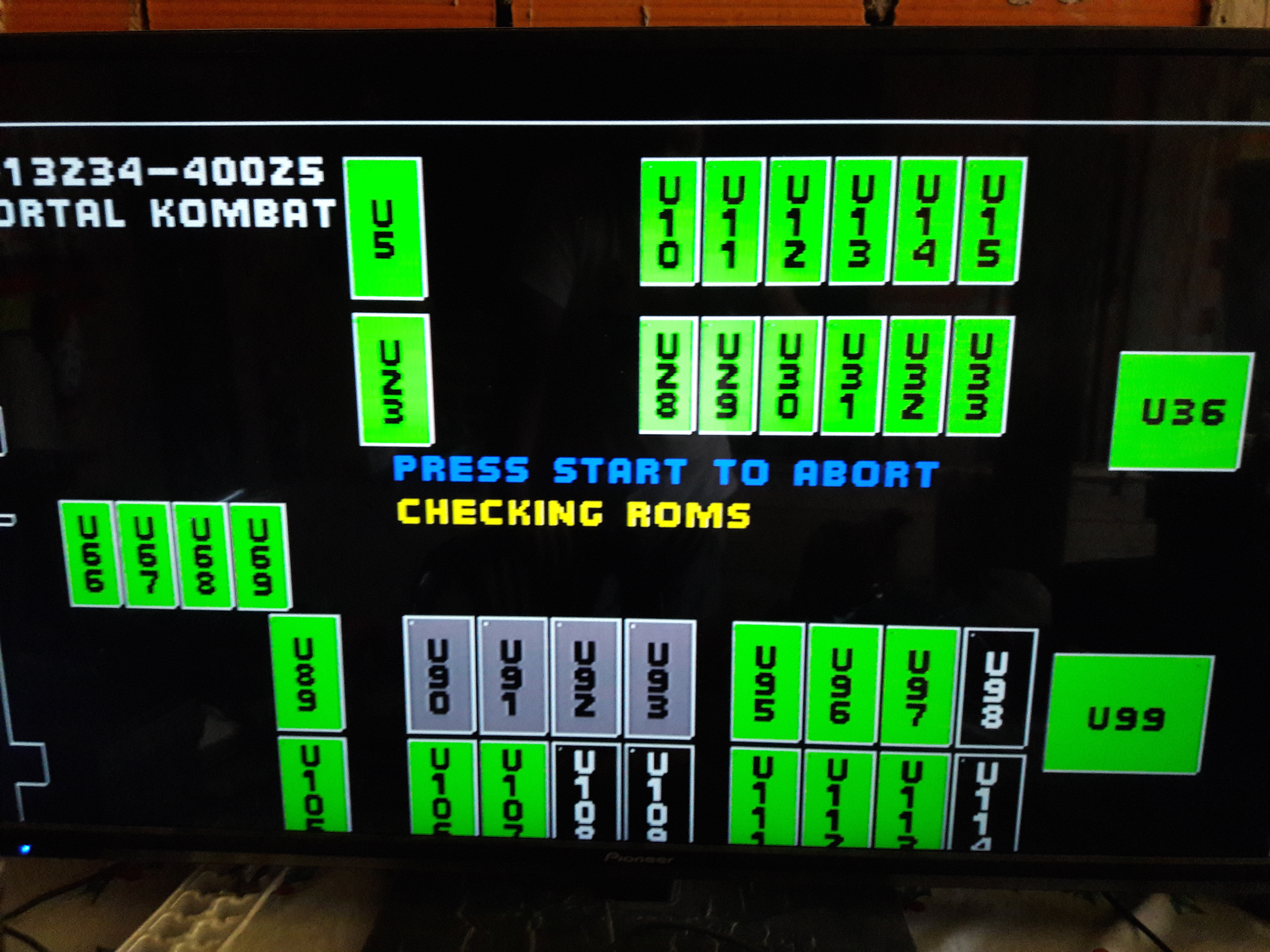

Afortunadamente en la prueba de diagnóstico no te manda errores en memorias RAM de video U10-U15, U28-U33 ni en los roms de gráficos. Excepto el esporádico error en U96 que te apareció una ocasión, y que no se puede ignorar a la hora de diagnosticar. De momento no creo que este error se encuentre en los datos de la rom, pues regularmente cuando falla una rom, no hay vuelta atrás y siempre se presenta en la prueba de diagnóstico. Aunque si el problema se vuelve recurrente hasta hacerse permanente entonces si se puede pensar en falla en la rom.

Este problema pudo generarse debido a falta de comunicación entre las roms de gráficos y algún elemento en el bus de video. El problema que presenta tu pcb posiblemente se trate un falso contacto en los conectores que unen las placas. Otro posible punto de falla se puede dar en el socket de PLCC84 del TPC1020A al cual ingresan y salen datos al bus de video.

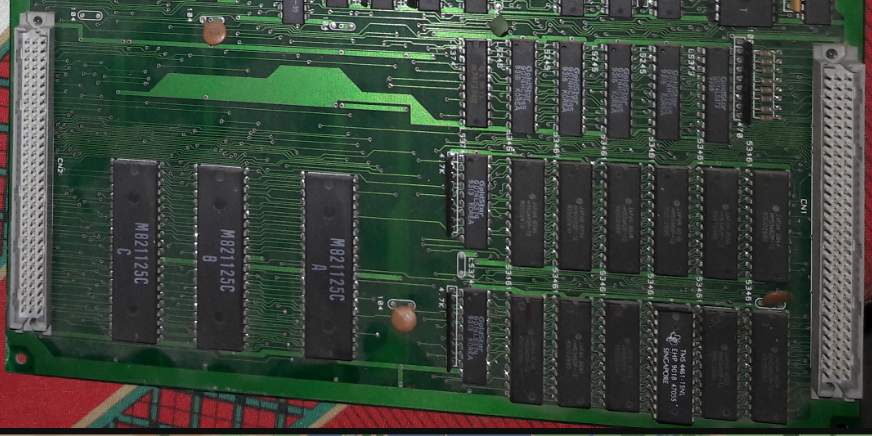

Por ahora yo me iría más por la opción de un falso contacto o alguna pista con un rasguño que limite su continuidad. Lo que sugiere revisar nuevamente y por ambos lados la PCB, con lupa para tratar de ubicar el problema. Especialmente en la sección de video de la PCB principal (imagen adjunta) y en toda la placa superior.

Debo mencionar que mi placa en ocasiones también presenta problemas gráficos, pero después de ajustar un poco ambas placas y reiniciar el juego, el error desaparece por completo.

[Gon]

Buenos dias spacemx y gracias tambien a artemio por su ayuda.voy a seguir revisando lo que me digiste spacemx . Me estas dando una gran mano , lo valoro mucho, ya comentare lo que encuentro.gracias

[NeoGeo Mvs]

Retomando un poco el tema! Ese bootleg es una replica de la Y-unit; lo anterior me atrevo a afirmarlo con base en el siguiente sitio:
https://www.ledfrog.com/arcade/games/20 ... ombat-pcb/

"..... In regards to Mortal Kombat, the first four revisions were released on Y-Unit boards, but coin-ops that wished to upgrade their games to the latest 5.0 revision had to upgrade to the new T-Unit boards as well."
Traduccion: En lo que respecta a Mortal Kombat, las primeras cuatro revisiones se lanzaron en las boards Y-Unit, pero los operadores que deseaban actualizar sus juegos a la última revisión (5.0) también tuvieron que actualizarse a las nuevas boards T-Unit.

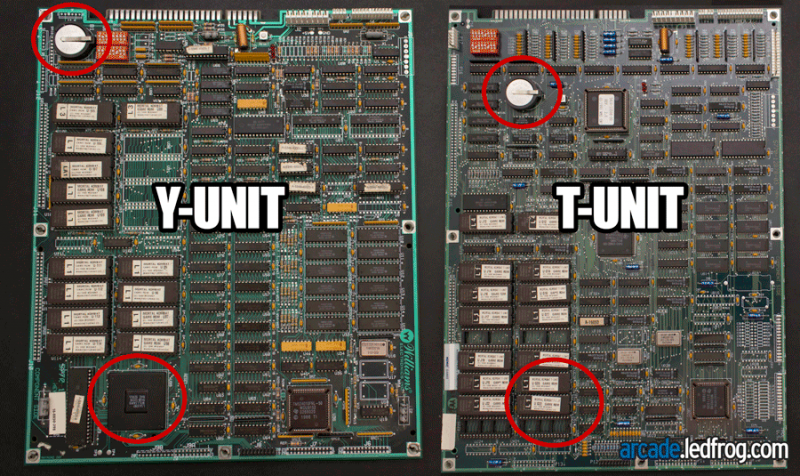

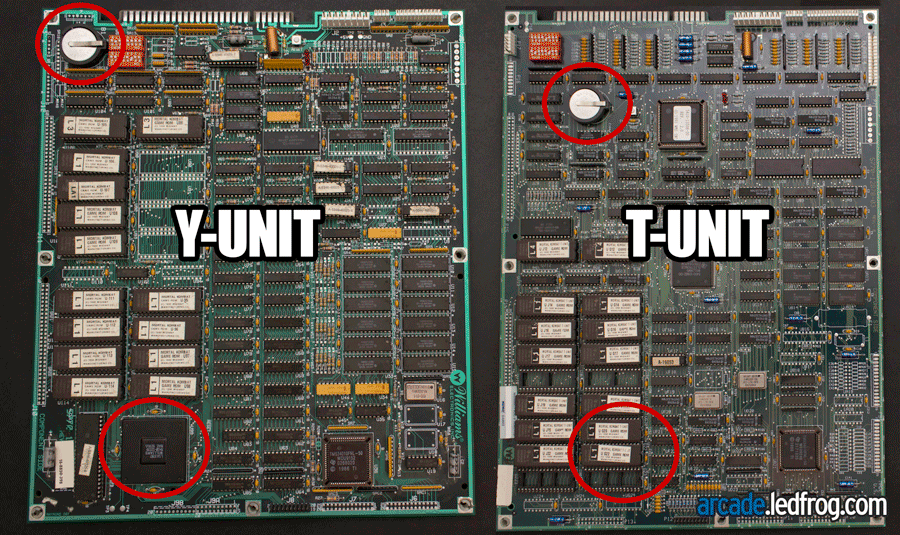

comparativa y-unit & t-unit

Dicho lo anterior; este bootleg al ser revision 3.0 debe ser una replica de la Y-unit & tecnicamente tambien podria convertirse a revision 3.1 turbo ninja con base en el video de este usuario https://www.youtube.com/watch?v=saEgCG24I34
claramente se aprecia una board Y-unit, dicha PCB esta corriendo la revision "turbo 3.1 9/09/93" (9 de septiembre de 1993)
Si revisamos el rom en M.A.M.E. (dejo imagen adjunta, puesto que hay 2 roms, uno para t-unit y otros 2 para y-unit) se deben de reemplazar las roms de codigo u89 y u105........

roms u89 y u105 mk turbo ninja

roms mk turbo ninja Y-unit.jpg (19.58 KiB) Visto 3973 veces

Aunque segun el esquematico original, las 2 roms que se reemplazan (89 y 105) las menciona como 32 pins; peeeeero...... En dicho bootleg hay 5 eproms de 32 pins! XDDDDD (2 a la izquierda y 3 a la derecha) Aunque eso si, son de diferente capacidad; habria que ver cual es u89 y cual u105 para lograr dicho cometido.

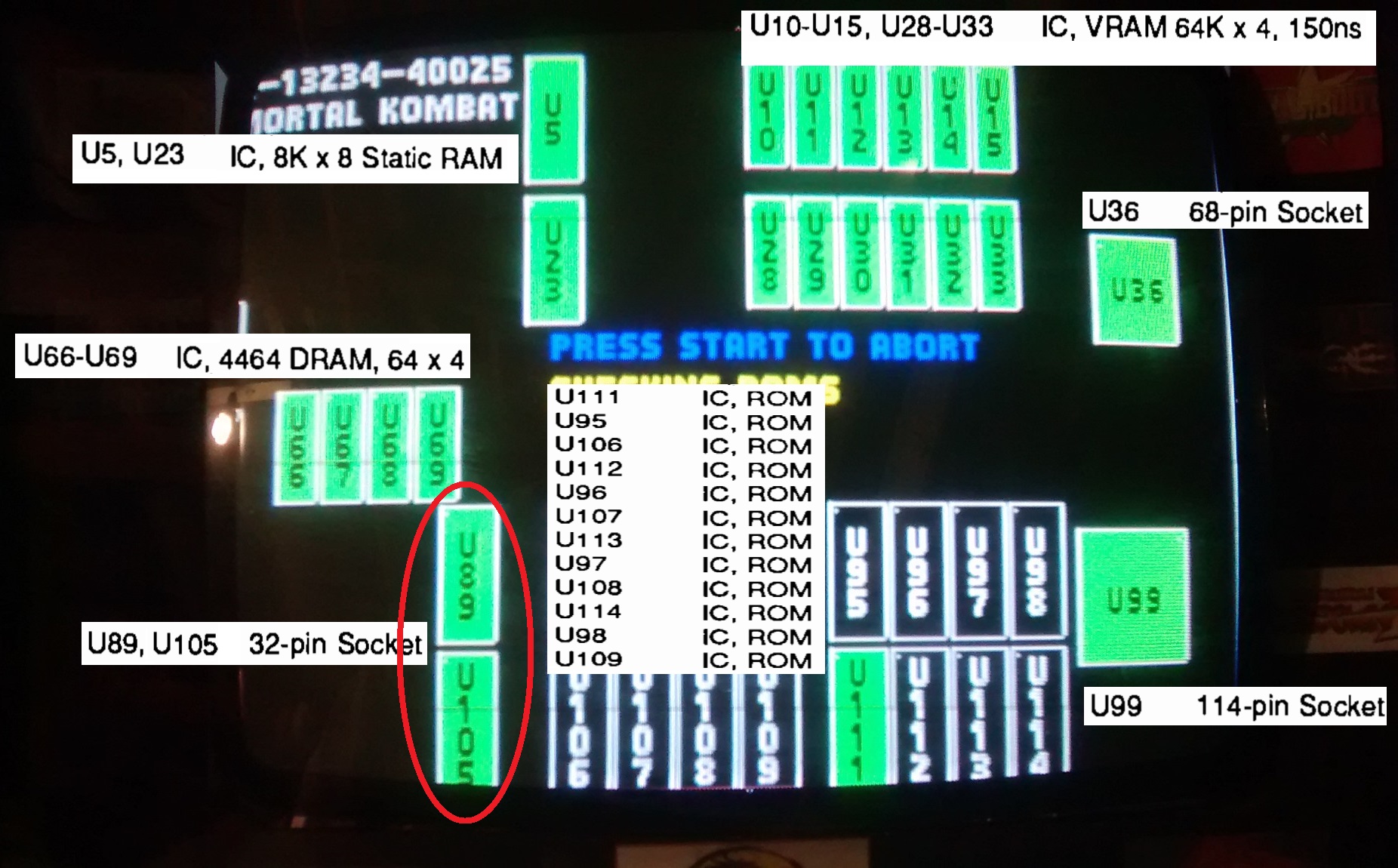

De momento les dejo el mapa de la placa original; con respecto a sus componentes con base en el manual que compartieron,
por si a alguien le puede servir =9

Componentes MK

[Gon]

Hola neo geo,muy valiosa tu informacion.muy agradecido

[NeoGeo Mvs]

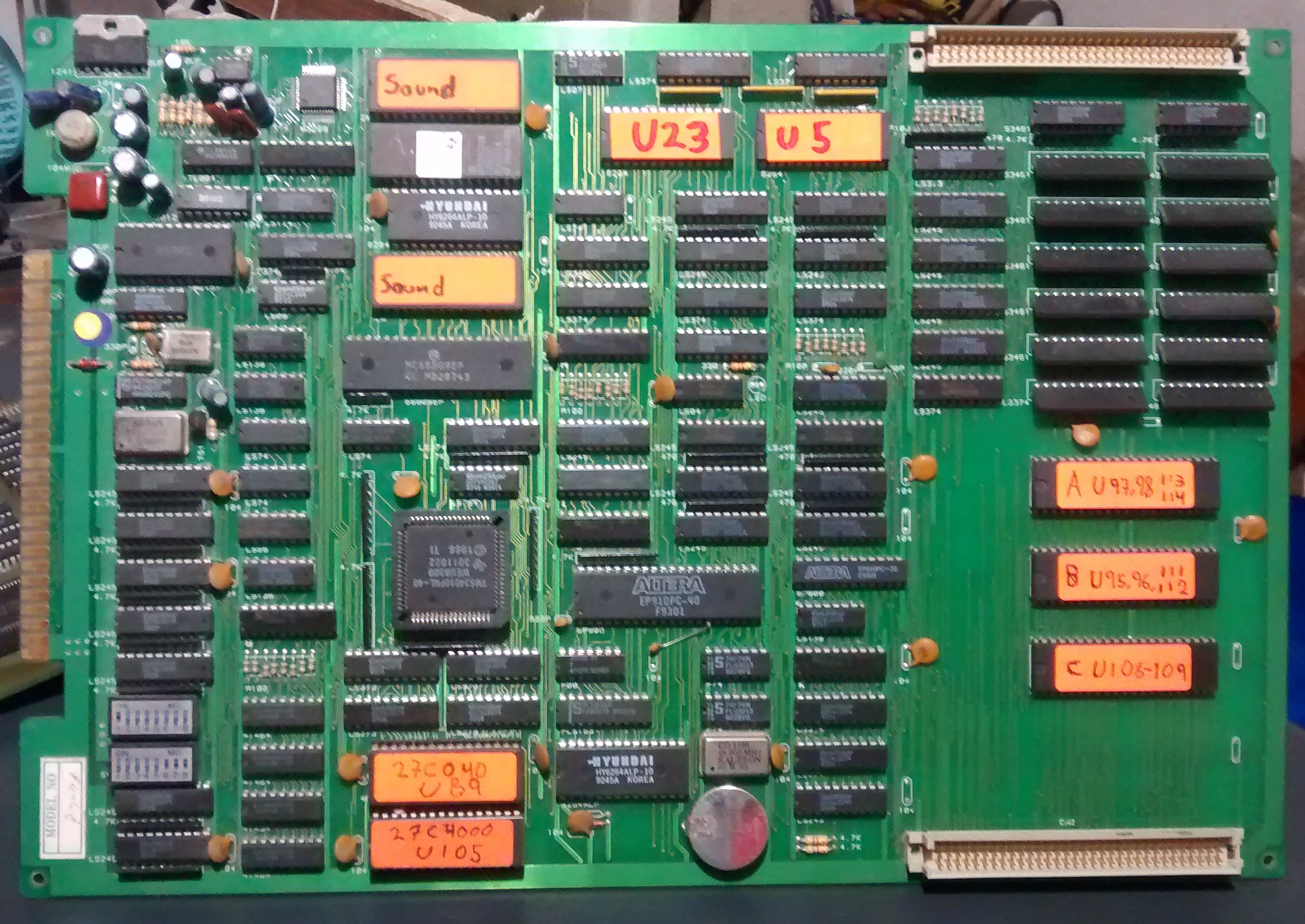

Con un poco de mas tiempo, fui ubicando algunos de los componentes del original en la pcb bootleg, espero les sirva

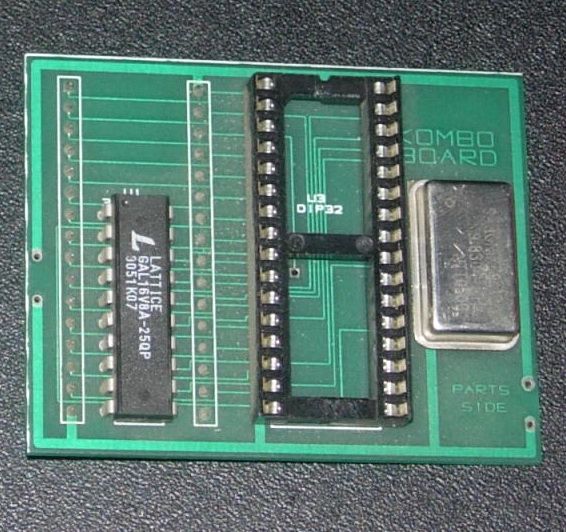

Por otra parte intente convertir esta mk a turbo ninja haciendo el upgrade, pero no funciono.... supongo que es porque la placa original usa ciertos componentes montados en una tsop para una rom, en fin =( ......


[Artemio]

Gracias por la actualización, seguro le servirá a alguien más
