Board SvC Chaos Falla

[Yami]

Saludos amigos.

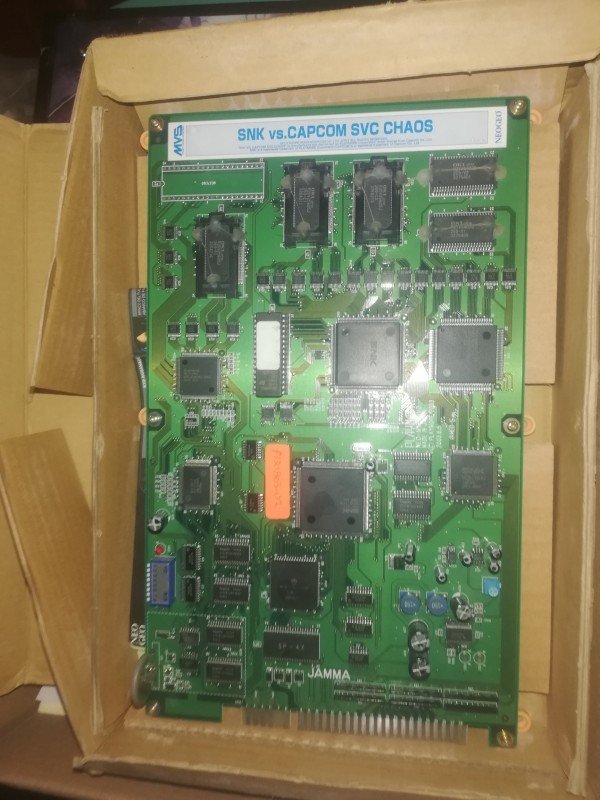

Espero me puedan ayudar, cuento con la placa de svc chaos la cual no me da video pero audio si.
Pensé que fuera mi jamma y probé con otro sistema neogeo y si da video.
La placa recuerdo que funcionaba y la guarde.
El día de ayer quería jugar y no me dio video.
Espero tenga solución. Y si me pudieran ayudar con algún método de verificación para checar la que fue lo que falla y repararla.
Gracias por la atención.

[Artemio]

Que tal, lo ideal es comenzar por lo básico de diagnóstico con tu multímetro:

1) Revisar que el voltaje este en 5 volts, no más alto ni más bajo en el conector JAMMA de tu PCB
2) Revisa que todos los dip switches de tu PCB estén apagados, hay algunos que pueden cambiar el comportamiento.
3) Debido a que estas usando algún tipo de convertidor de RGBS a lo que creo es compuesto, existe la posibilidad de que ese sea el porblema. Sé que es muy baja porque funciona con tu neo geo, pero aún así es posible. Revisa su configuración u otro monitor.

Si todo lo anterior está bien, sólo queda revisar si tiene señales. Para esto necesitas una punta lógica o de preferencia osciloscopio, puesto que necesitarías revisar las señales RGBS y verificar si por lo menso hay sincronía. De alli tendrías que diagnosticar el circuito de video de la PCB de atrás para adelante.

[Yami]

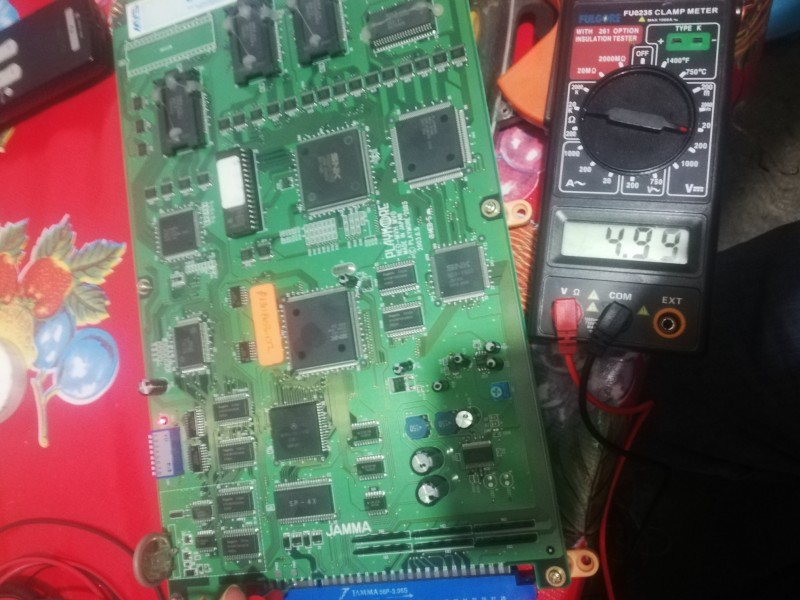

Buenas tardes maestro artemio ya cheque los switch y todo bien y también el voltaje.
Pero sigue sin dar imagen

[Yami]

Volviendo al tema antiguo hoy indague más en el y resulta que el sistema funciona en controles y todo lo demás excepto da señal de rgb y vídeo.
Me podrían ayudar a orientar cuáles son las chips de video que hay te checar?

[Yami]

Les comparto un vídeo
