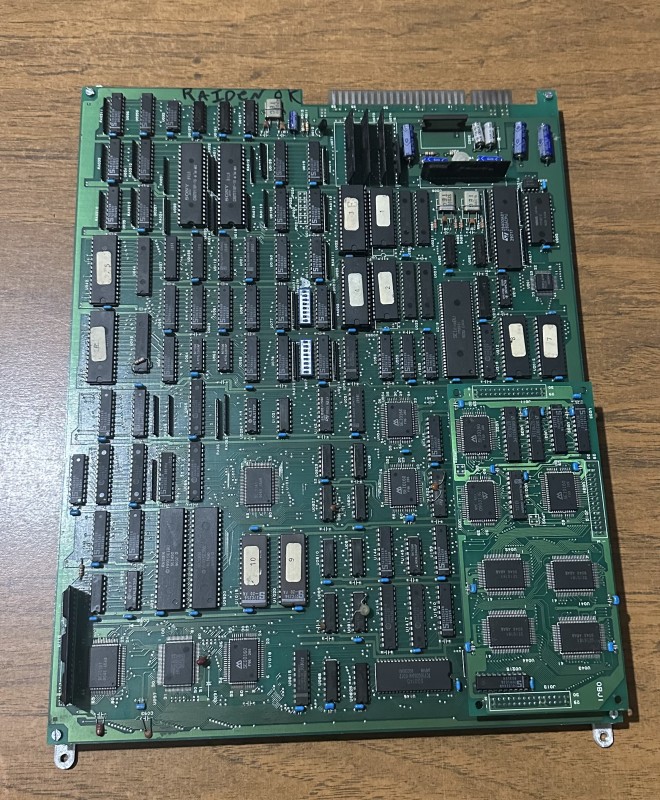

Aprovechando un poco el tiempo libre dándole mantenimiento e intentando diagnosticar mis PCBs pendientes, en las cuales tengo un Raiden que se quedo sin audio. todo lo demás funciona perfecto, solo se quedo sin audio.
https://jammarcade.net/raiden-repair-log/

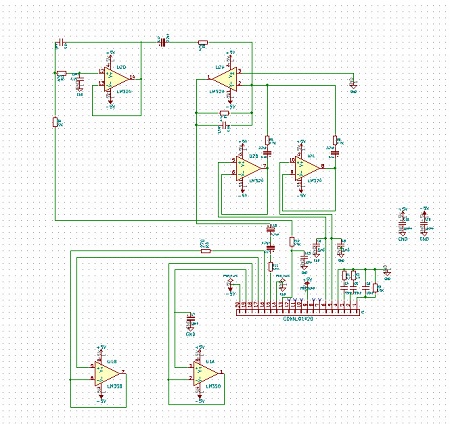

en un post de Arcadeprojects esta una imagen del esquematico pero esta en muy mala calidad y no se alcanza a leer bien cuales son las entradas y cuales son las salidas
- HB-41_schematics_kicad_.jpg (99.37 KiB) Visto 2141 veces

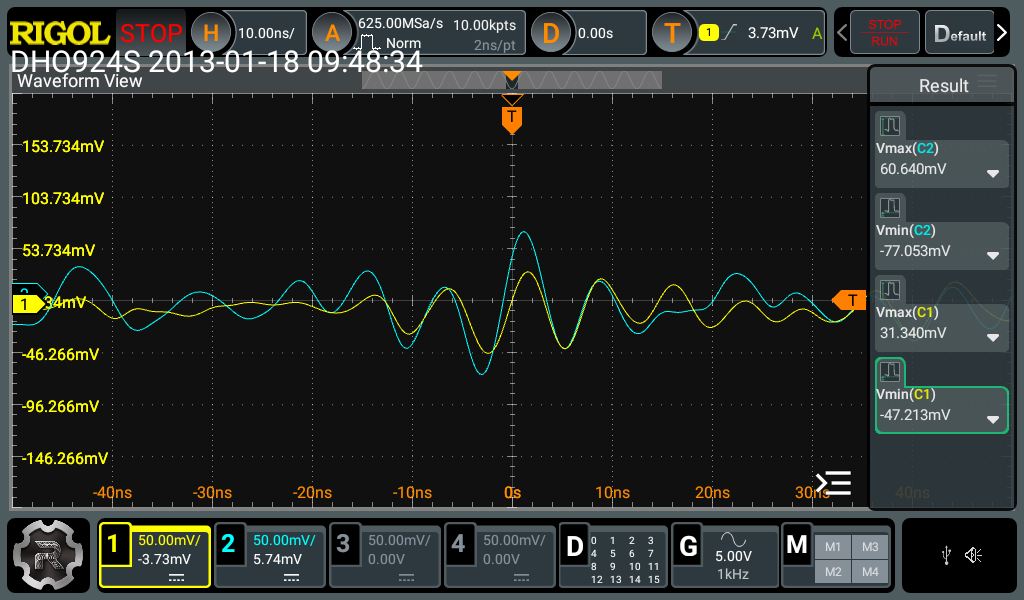

por lo que para mi primer acercamiento lo hice en el ampli, con el osciloscopio cheque la entrada (Señal Amarilla) y salida (Señal Azul) del ampli, por lo que puedo inferir de estas señales es que el ampli esta trabajando
- RigolDS1.png (116.35 KiB) Visto 2141 veces
, aunque la señal de entrada es muy debil por lo cual supongo que no se escucha nada. Por lo que pude leer en otros foros el HB-41 es famoso por que tiende a fallar por lo cual me hace pensar que reemplazarlo seria buena opción, caius vende este reemplazo, pero me gustaría confirmar que este caso corresponde al fallo del HB-41.Alguien en la comunidad que tenga mas experiencia con la parte de audio que me pueda orientar sobre que otras señales del HB-41 pudiera checar ? O algún otro modo de revisar que el ampli este en buen estado ?
De antemano muchas gracias
Alfredo
