Hola que tal banda

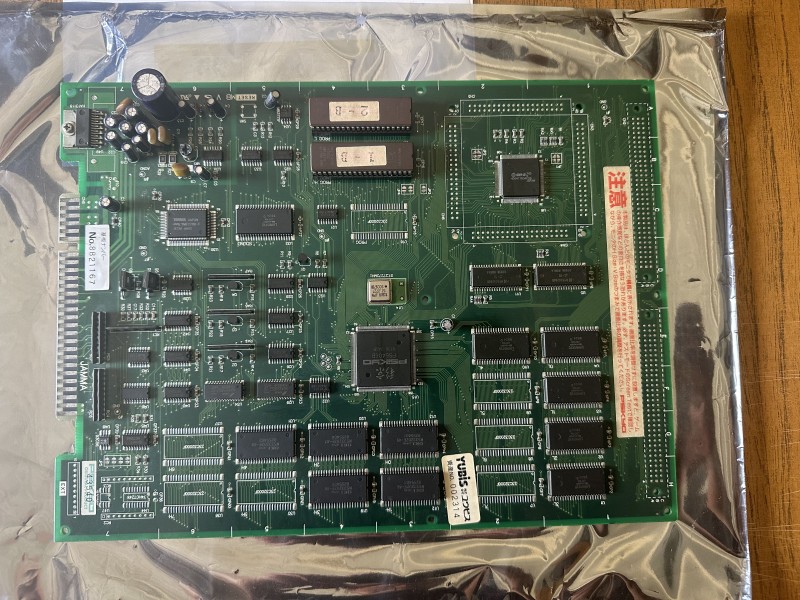

Espero que estén bien, durante estos días que la chamba ah estado floja y que se ah dado el tiempo, me eh dedicado a checar algunas de mis placas que tengo pendiente de reparación, esta vez tengo un space bomber.
El cual presenta un tipo de barras en los fondos y solo es en algunos no en todos aquí les dejo una foto:
cabe resaltar que no soy un experto usando MAME pero estoy aprendiendo
al ver los videos de Artemio pensé que podría intentar replicar el fallo usando MAME, usando el driver de psikyo (

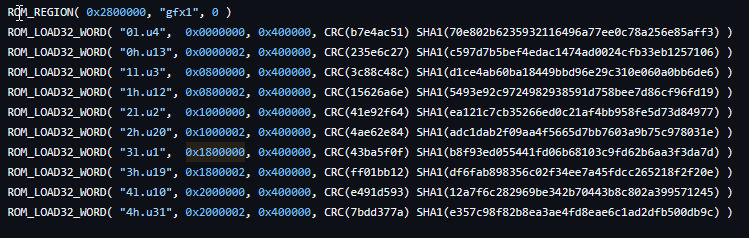

https://github.com/mamedev/mame/blob/ma ... ikyosh.cpp) encontré que los gráficos de fondo se encuentran en las ROMS :
- Sbomber_Mame.png (32.77 KiB) Visto 1665 veces

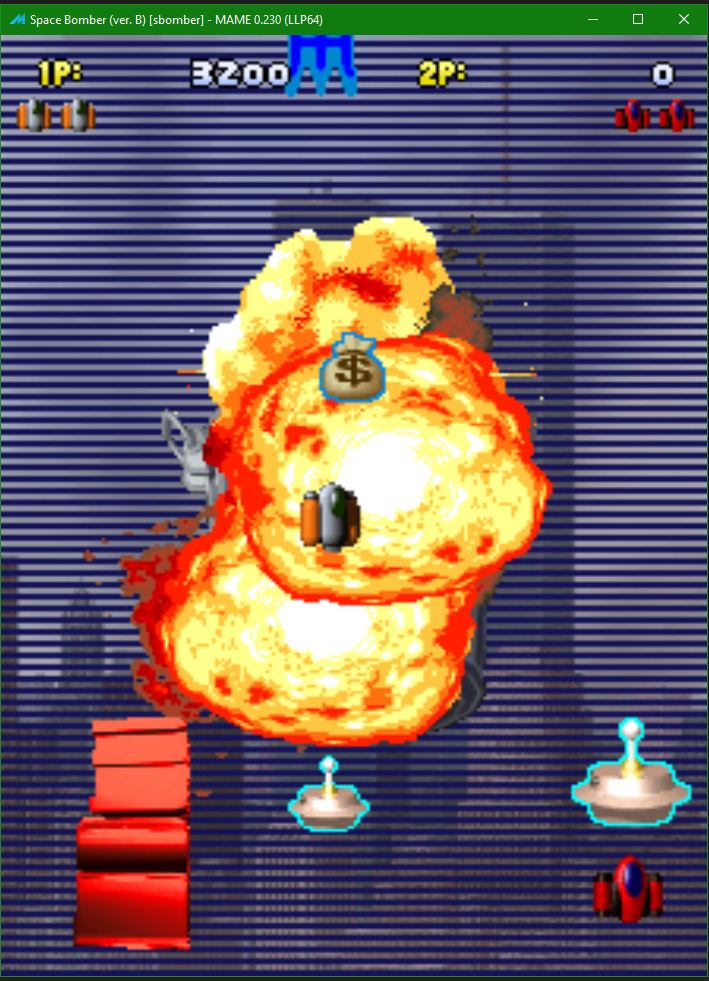

por lo que intente ir reemplazando el contenido de cada ROM por "FF" hasta que pudiera replicar el fallo, al reemplazar la RAM con el nombre "3l.u1" fue que pude replicar el fallo:
Asi que ya sabia donde estaba el fallo, con un poco de ayuda de internet supe que el pinout de la maskrom era el siguiente:
- u1pinout.png (11.22 KiB) Visto 1665 veces

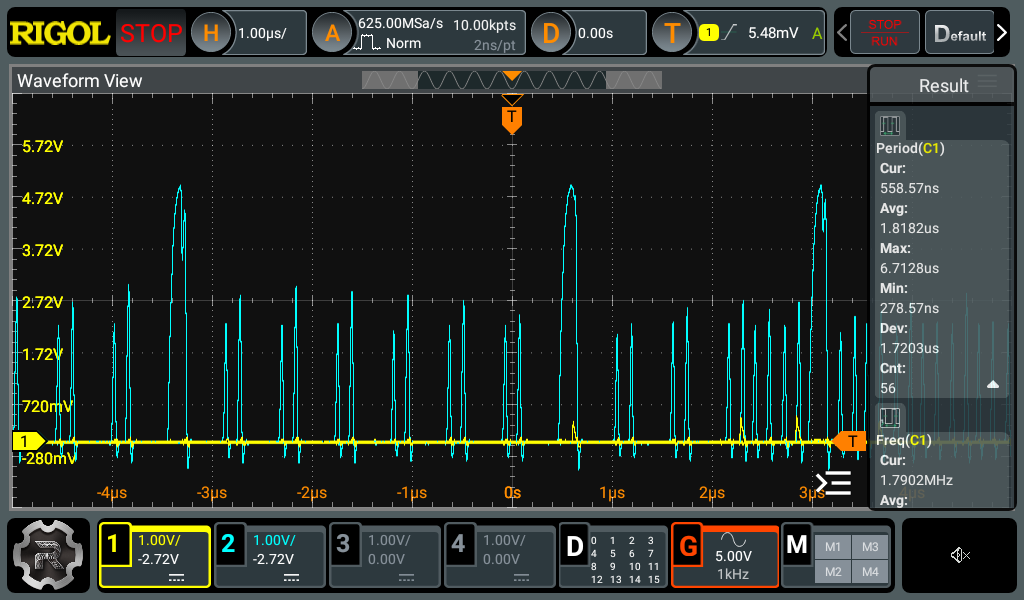

al checar las señales de salida de datos encontré con que estaban completamente planos comparándolos con otra maskrom (amarillo es u1, azul es u19) de la misma zona de fondos, por lo que pensé que la ROM pudiera esta completamente muerta y este tipo de maskroms ya no es tan fácil de conseguir un reemplazo:
- Pin16.png (111.34 KiB) Visto 1665 veces
Aquí pensé que todo estaba perdido y que mi placa estaba condenada a quedarse un rato en mi caja de reparaciones hasta que pudiera encontrar una flash rom que fuera compatible, me acelere al proceso por irme a lo particular en lugar de checar cosas mas básicas como si no hubiera algunos pines con soldadura fría (Artemio me lo recomendó pero me acelere a checar otras cosas
) al regresar a revisar esto y encontrar con que el pin de 5V estaba desoldado pues le di reflow a todo el chip y eso resolvió el problema jajaja.
lección aprendida, revisar primero lo básico antes de meterme a checar otras cosas.
Espero que esto sirva para documentar estos casos y bueno ahora con esta experiencia podre seguir con algunas otras reparaciones pendientes.
Saludos
Alfredo
