Ayuda: Video que no sincroniza. [capcom impress]

[DMtta]

Hola a todos de nuevo, este fin de semana hice un gran avance, logré hacer funcionar mi arcade y jugar el juego que venía con ella cuando la compré.

Ahora, como nada es fácil en la vida me he topado con otro problema.

La única placa que tiene imagen sin problemas es con la que venía mi máquina, conseguí prestadas otras tres placas para probar que tal jalaban y resulta que todas tienen un problema de sincronía y por más que muevo los potenciómetros que controlan el V.HOLD y H.HOLD lo más que logro es sacar imágenes cortadas como las que verán en las imágenes. Esta semana estaré probando con diferentes técnicos que a sugerencia de Artemio es lo que más se recomienda, solamente subo esto para documentar y saber si alguien ha tenido el mismo problema y como lo ha solucionado.

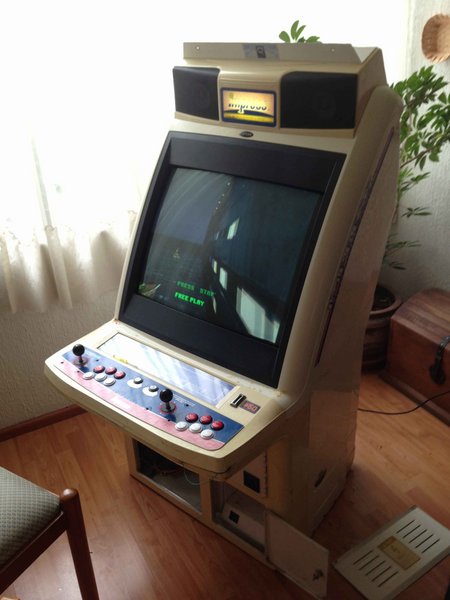

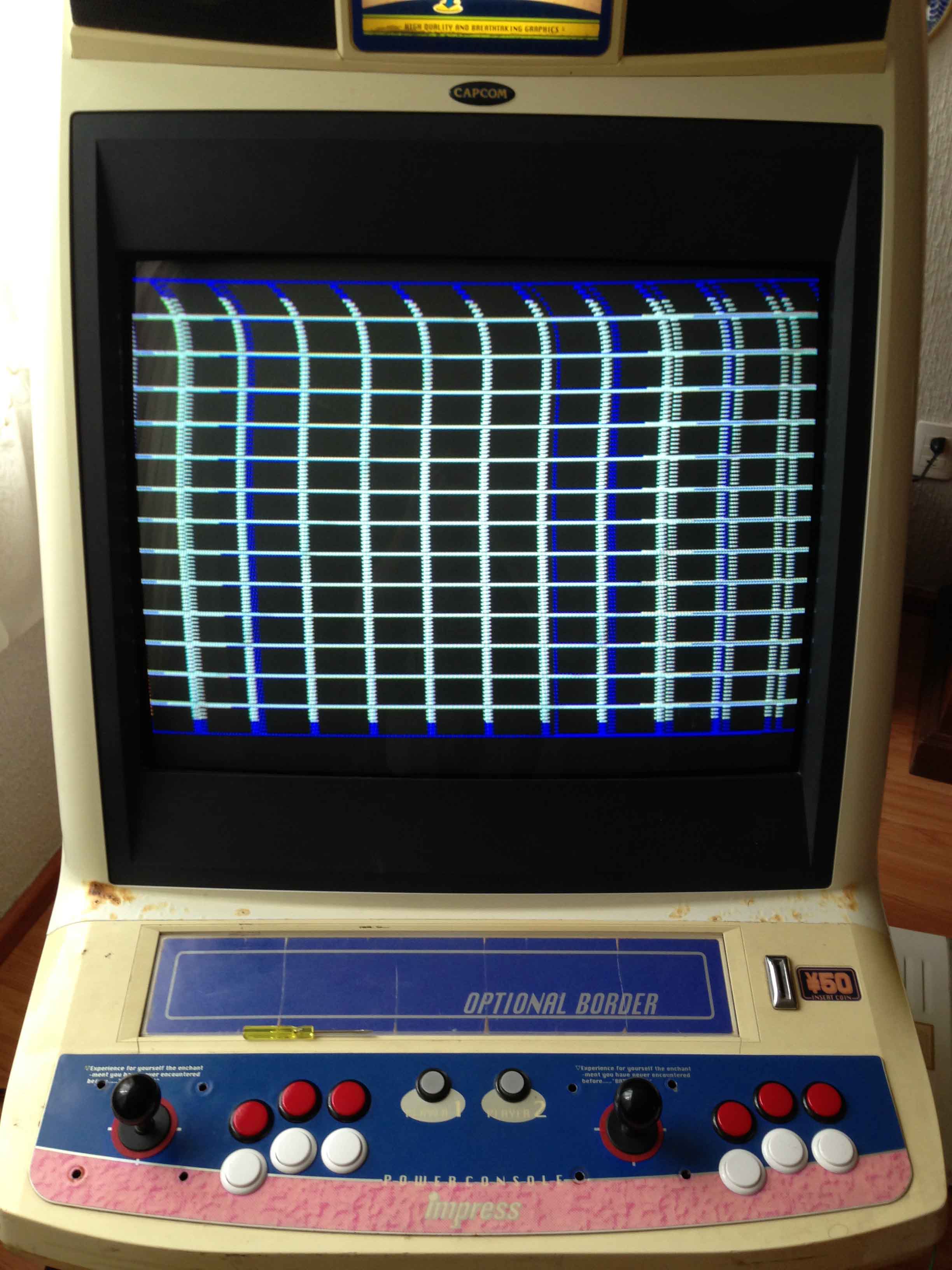

Esta es la Impress corriendo Dynamite Deka 2 sin problemas:

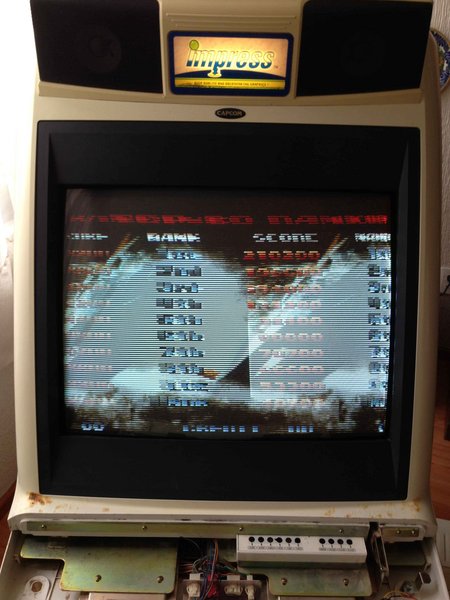

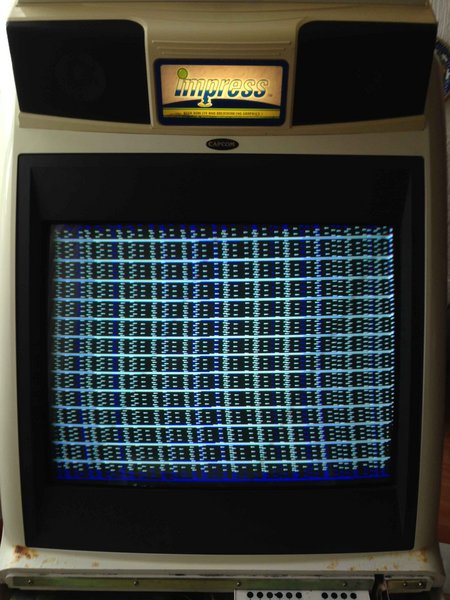

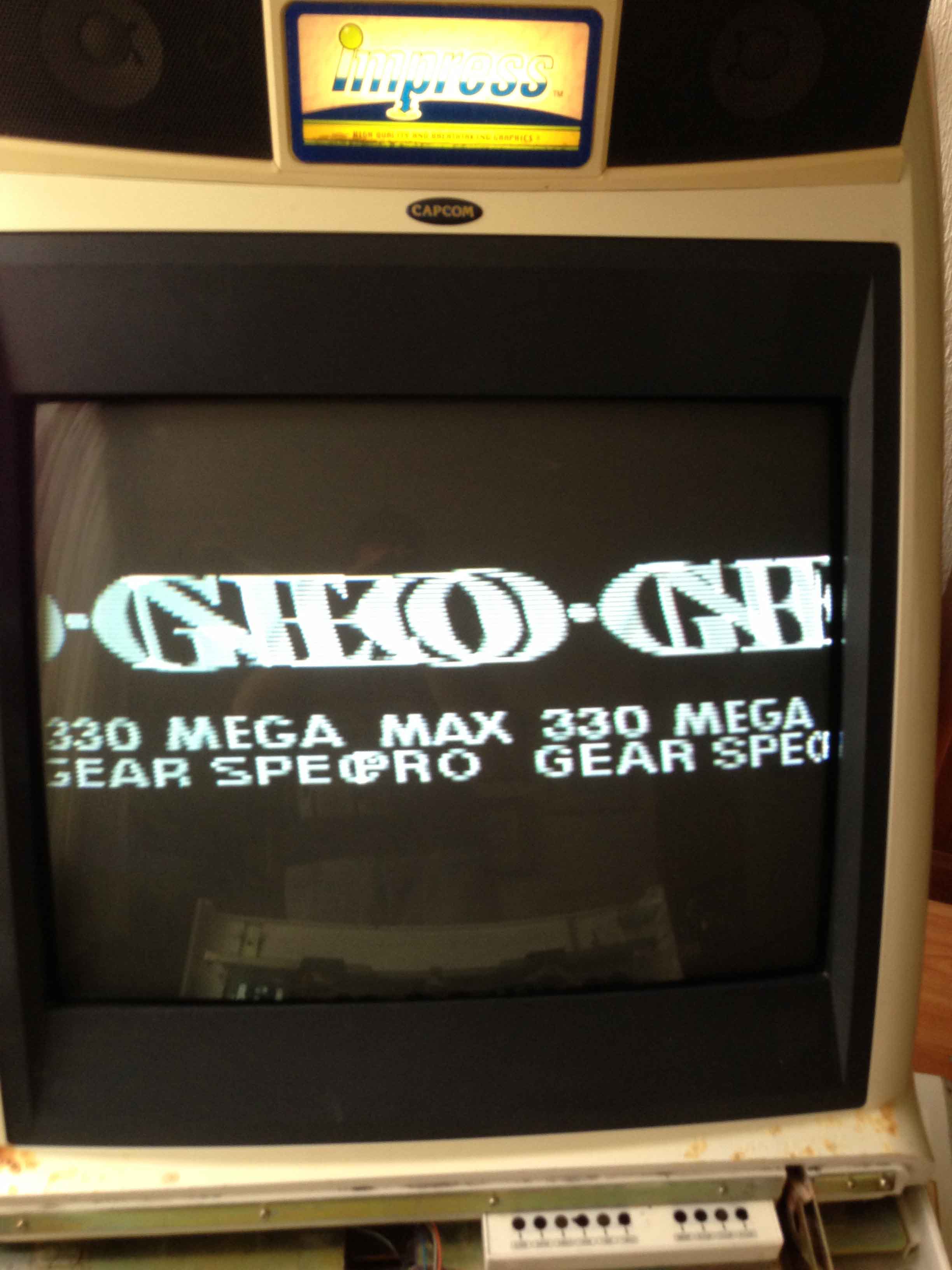

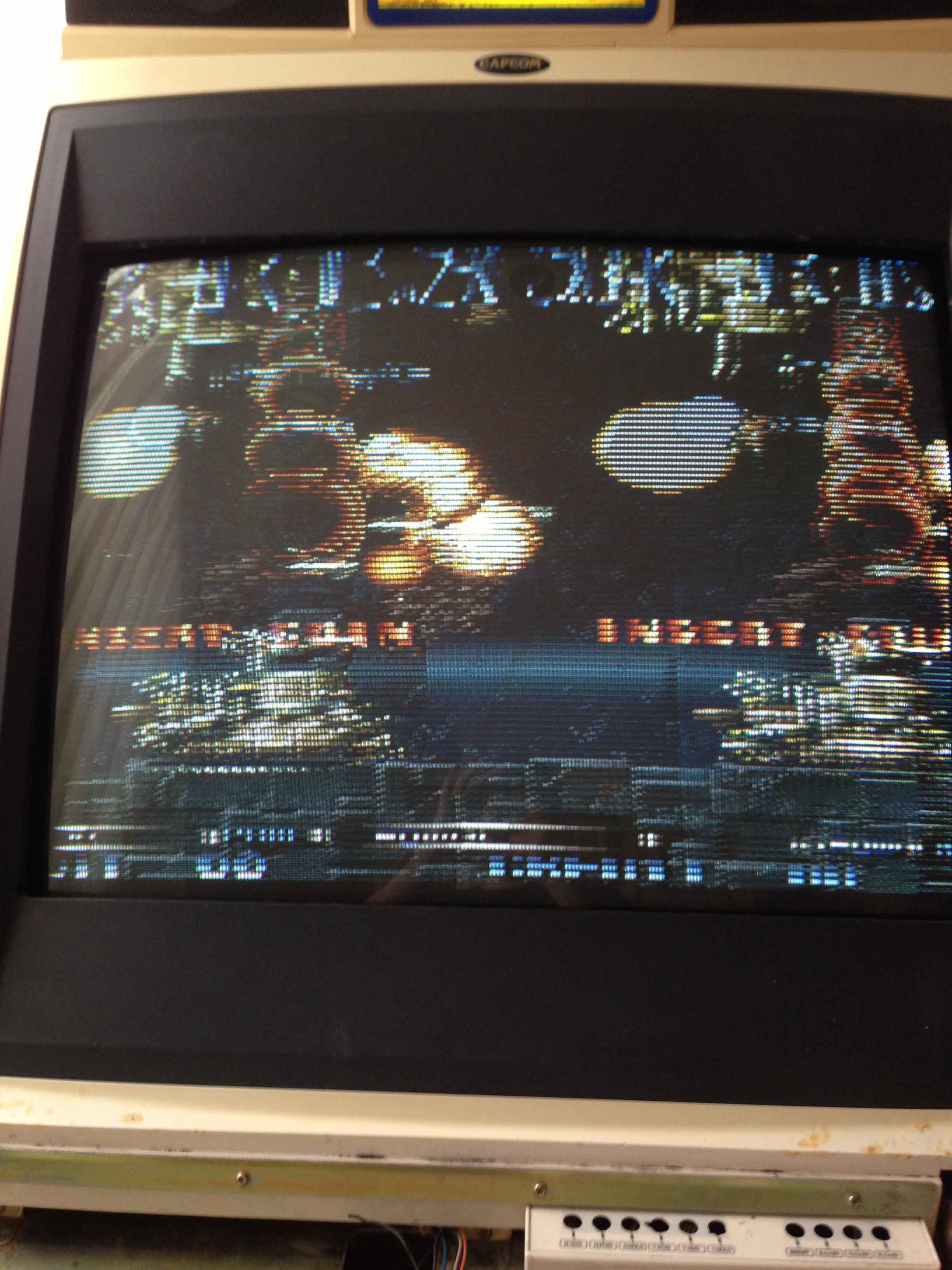

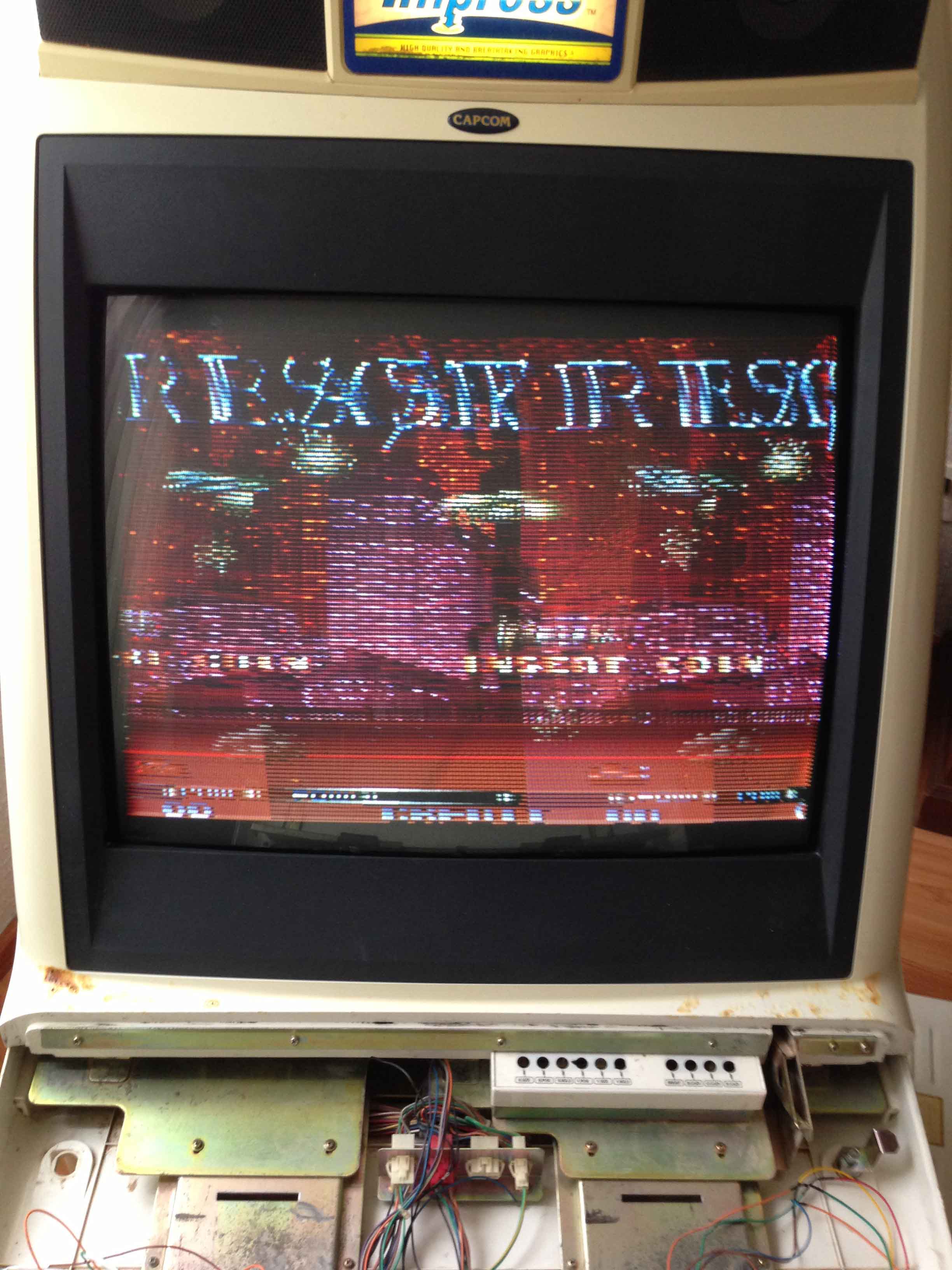

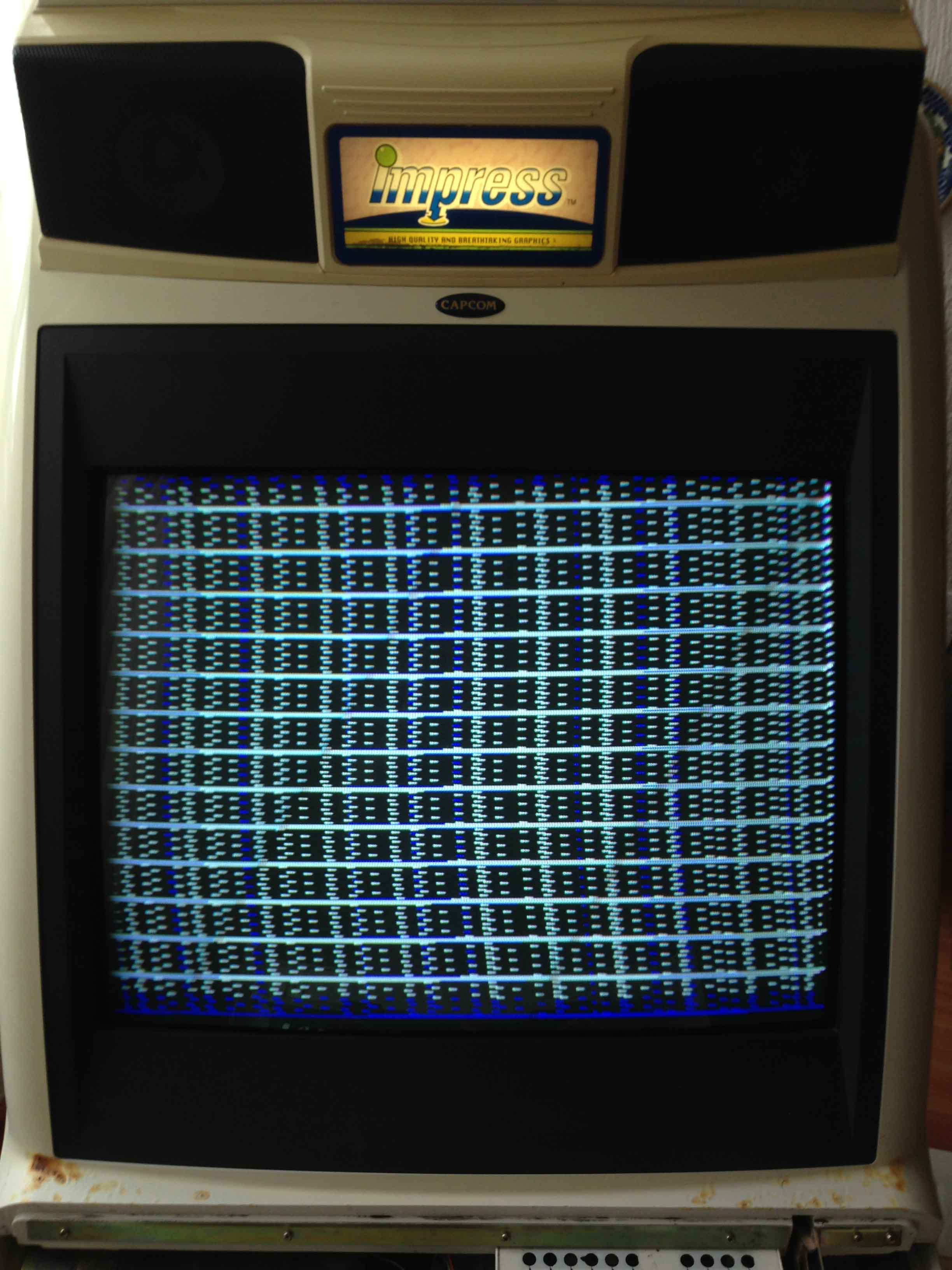

A partir de aquí están las imágenes de las que les hablo todas son probadas con un NEOGEO pero con todas las demás placas estoy teniendo el mismo tema:

Gracias y saludos a todos.

D

[hiryu69]

Dices que el dynamite deka 2 si te funciona bien? si es asi y espero no equivocarme entonces es por la frecuencia del monitor,ya que los de sega (bueno la placa que tienes) sincronizan a 24 khz (Video resolution : 496x384 24Hz Horizontal sync, wave, non interlace.) Info obtenida de http://www.system16.com/hardware.php?id=715.

Entonces por mas que le muevas jamas podras hacer que sincronizen los demas juegos que tengan frecuencia de 15 khz o 31 khz ha menos que tu monitor o el chasis lo soporten,algunos creo tienen un switch donde cambias eso,si no,entonces tienes que cambiar el chasis por uno que soporte dicha frecuencia que necesitas.

El buen Artemio nos podria guiar más,aúnque estoy seguro que por ahi va el asunto de tu problema. saludos!

[Lunatico]

Si, el dinamte deka 2 funciona a 24 khz, lo unico que tienes que cambiar el chasis a 15 khz.

Si posteas unas fotos del chasis podriamos ayudarte.

[DMtta]

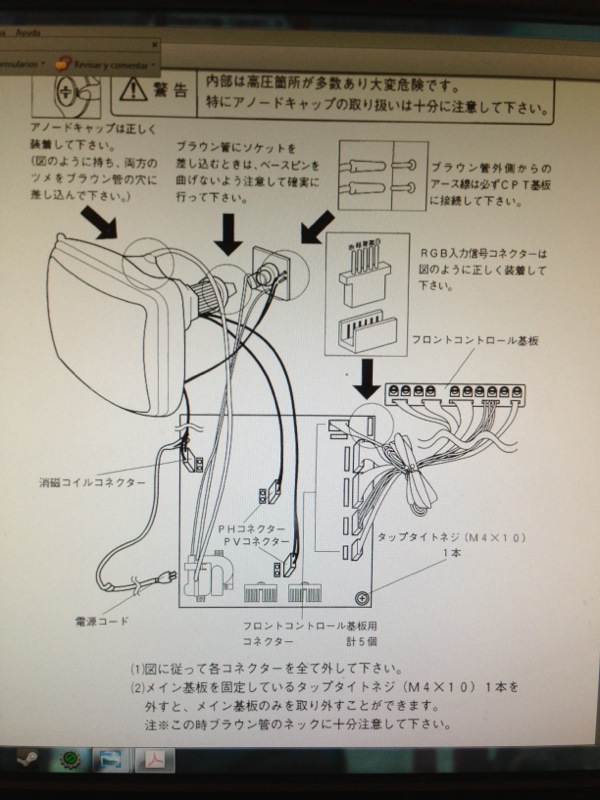

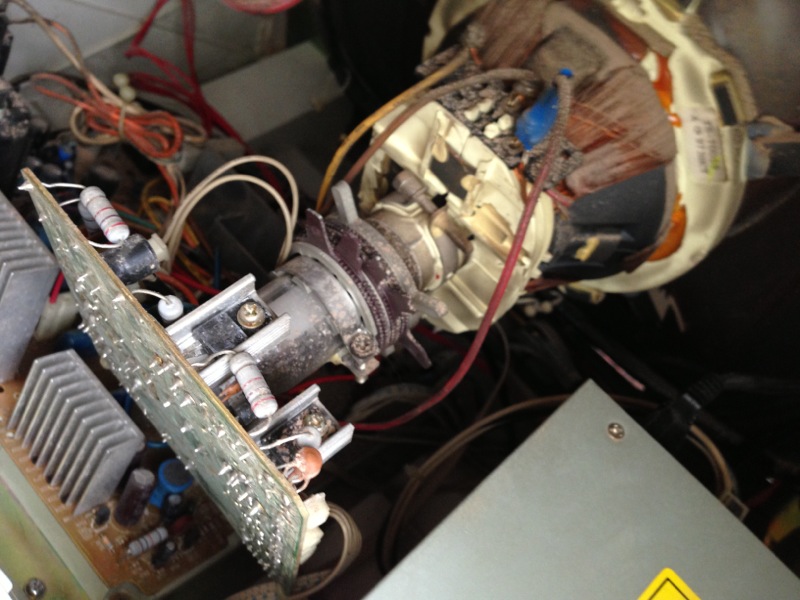

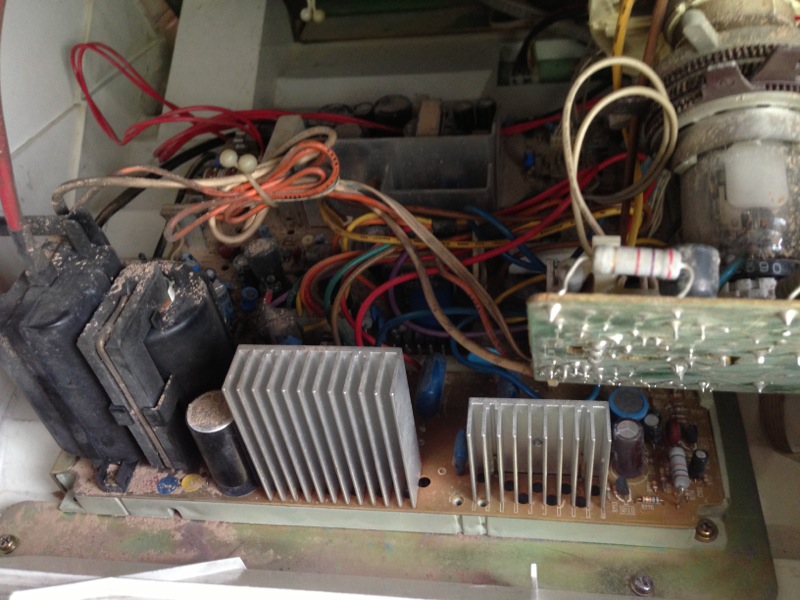

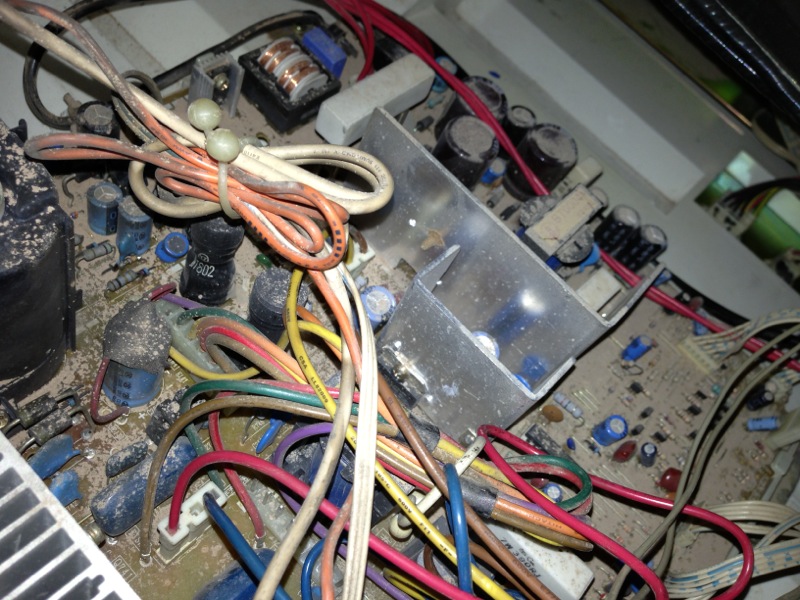

Muchas gracias a los dos, a continuación les muestro fotos del chasis y el diagrama que viene en el manual.

Photo 02-06-13 15 00 39.jpg (138.75 KiB) Visto 5142 veces

Photo 02-06-13 15 59 33.jpg (136.51 KiB) Visto 5142 veces

Photo 02-06-13 16 00 19.jpg (140.45 KiB) Visto 5142 veces

[DMtta]

Y encontré este post en un foro que quizas es la solución a mi problema,

http://forum.arcadeotaku.com/viewtopic.php?f=4&t=11715

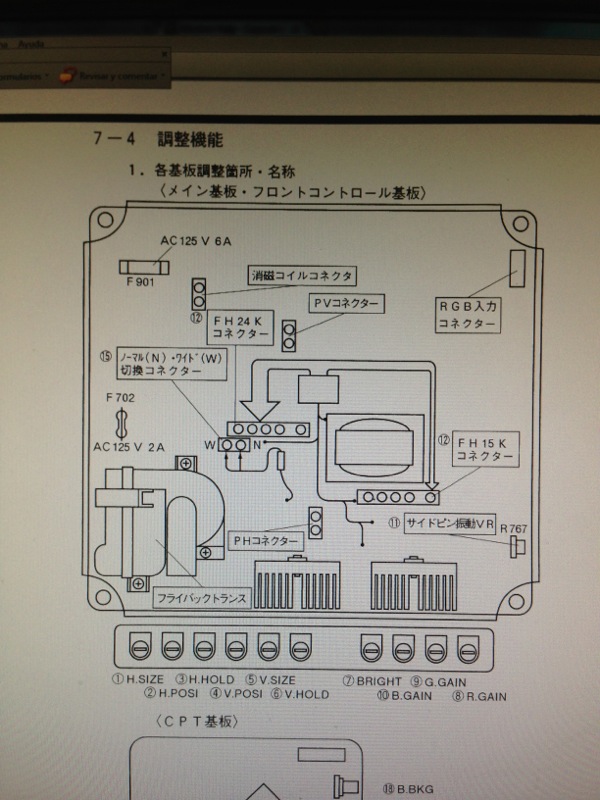

¿tengo que manualmente cambiar de 25 a 15... como se ve en el diagrama?

Photo 02-06-13 15 59 33.jpg (136.51 KiB) Visto 5141 veces

[hiryu69]

al parecer si es asi como te indican ahi,solo toma las precauciones necesarias como descargar el flyback antes de mover cualquier cosa de ahi,que no se ve tan complicado el cambio que tienes que hacer,como quiera sigue posteando cualquier duda que tengas y aqui seguimos ayudandote.

[Lunatico]

Si, tienes que cambiarlo manualmente. No identifico que chasis es, pero como ves en el diagrama es simple, pues tienes que cambiar un molex de 5 pines a otro macho identico en el mismo chasis.

Si no encuentras otro igual, probablemente es por que tu chasis es 24 k nativo y ahi si tendrias que comprar uno nuevo.

Avisanos como te fue.

Saludos

PD: el cablerio inecesario probablemente fue para adaptar el model 2 a jamma.
Ya he visto varias veces eso.

[Lunatico]

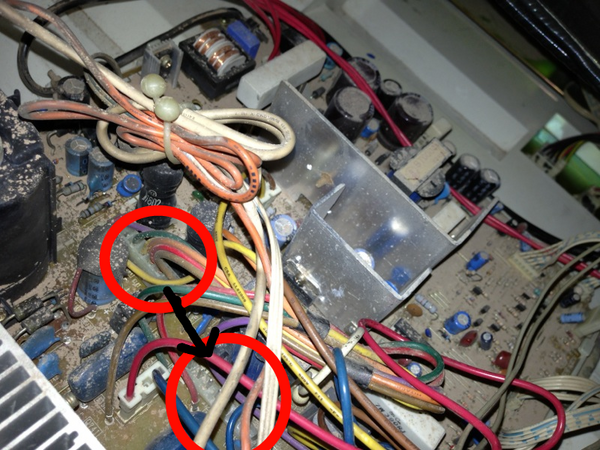

Observandolo detenidamente ya ubique que es lo que tienes que cambiar.

Saludos

PD: no te olvides de descargar el monitor antes de moverle cualquiercosa.

[Artemio]

Vaya, es cierto... =) Que bueno que buscaron la frecuencia. No sabía que DD era a 24Khz, con ese dato se llega a la solución sin problemas.

Ese es el chassis original de una Impress, y es curioso pero en mi experiencia podía correr los de 24khz en la bahía de 15Khz... es bueno saber que en la de 24Khz no sincronizan bien los de 15khz. Nunca lo tuve que cambiar ya que no tengo ningun juego que sea sólo 24Khz, sólo Strider 2 y Radiant Silvergun muestran un par de pantallas pro unos segundos en 24Khz.

Seguro con esto lo arreglas de inmediato.

Para dejar esto mejor documentado, cabe resaltar que aquí en México a 24khz le llaman resolución de simulador y es equivalente a 480i.

Que bueno que tu chassis original aún funcione, los dos míos dejaron de funcionar. Uno hace dos años y el otro a principios de este año, es por eso que los tuve que sustituir... nunca encontré un técnico de CRTs que pudiera meterles mano. Espero encontrar uno en un futuro.

[DMtta]

Muchas gracias a todos, era justo eso, ahora funciona muy bien. A partir de ahora ya podré empezar a conseguir mis placas! aun me falta arreglar el monedero pero ya es solo un tema más.

Saludos y gracias.
