Hola a todos de nuevo resulta que el amigo al cual pensaba ayudar con la modificacion de su TV para aceptar RGB me ha pedido que busque alguna alternativa para conectar sistemas arcade a una TV le comente que habia encoders como el chino a VGA u otros a compuesto o super video y me dijo que le interesaba mas el de compuesto o super vdeo le comente de la baja calidad y demás y me dijo que no importaba que era para su negocio y por necesidad de ponerlas a andar ya y por ahora eso le convenía. Así que para ayudarlo procedí a investigar y aparte de lo que ya comente encontré que se podía hacer un encoder casero por una fracción del precio sobre todo si se tenían las partes y viendo distintos tipos de estos encoder encontré uno que me puede servir a mi ya que cuento con las partes necesarias; dicho encoder usa un Chip de video el CXA1145 que casualmente tengo en lo que era la placa de un Sega Genesis que ya no sirve, por alguna razón ya solo tengo la placa y quisiera aprovechar este chip así que vi que los demás componentes eran sencillos de conseguir pero tengo dudas. Básicamente el problema es el diagrama que no entiendo del todo no soy tan ducho tengo los conocimientos basicos pero hasta ahí y quisiera que me ayudaran y así queda precedente para algunos mas.
La duda que tengo es sobre las salidas de compuesto asi como la de Chroma y Luma para el Super Video lo que pasa es que en el diagrama ponen la salida a la mitad de una resistencia con alguna flecha y no se por que.
Aca el link con la info completa del encoder.
http://console5.com/wiki/CXA1145

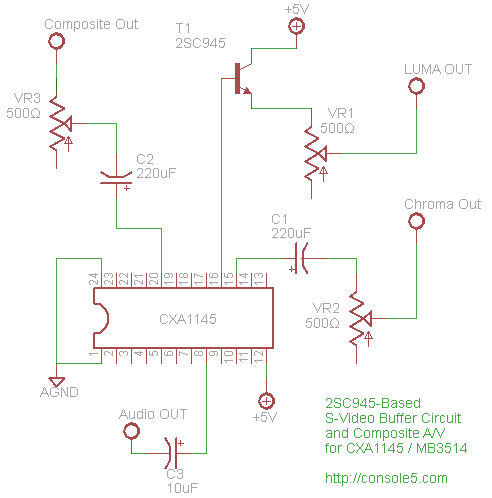

Y aca el diagrama.
Saludos y espero me puedan ayudar.
Ayuda Construccion de Encoder RGB a Compuesto o S-Vid
Reglas del Foro
Las reglas son muy sencillas. Por favor abstengase de postear acerca de copias piratas, descargas ilegales, enlaces, etc. Lo mismo aplica a material ofensivo, es decir, fuera de contexto o inapropiado.
Todo lo demás está permitido siempre y cuando no se esté ofendiendo a alguien más de manera directa e intencional. Por lo mismo no se permite insultar a otras personas.
Cualquier violación a éste reglamento, resultará en un ban permanente.
Las reglas son muy sencillas. Por favor abstengase de postear acerca de copias piratas, descargas ilegales, enlaces, etc. Lo mismo aplica a material ofensivo, es decir, fuera de contexto o inapropiado.
Todo lo demás está permitido siempre y cuando no se esté ofendiendo a alguien más de manera directa e intencional. Por lo mismo no se permite insultar a otras personas.
Cualquier violación a éste reglamento, resultará en un ban permanente.
Ayuda Construccion de Encoder RGB a Compuesto o S-Vid
- Adjuntos
-
- Diagrama Encoder Compuesto
- CXA1145-2SC945-S-video-AV-Output.png (8.54 KiB) Visto 1803 veces
- Artemio
- Site Admin
- Mensajes: 3023
- Registrado: Lun Ago 06, 2012 5:04 pm
- Cuenta de Twitter: Artemio
- Ubicación: México
- Contactar:
Re: Ayuda Construccion de Encoder RGB a Compuesto o S-Vid
Esos son potenciómetros, no resistencias.
COmo nota, es separate video, no super video =)
¡Saludos y suerte!
COmo nota, es separate video, no super video =)
¡Saludos y suerte!
Re: Ayuda Construccion de Encoder RGB a Compuesto o S-Vid
Si ya lo vi leyendo mas a detalle ahora como los conecto una pata viene del la linea que viene del chip y la otra a la salida y la otra como? y como se especifican los Potenciometros para pedirlos dicen que de 500 Ohms a 2Kohms pero asi se consiguen en esteren solo veo una de las medidas y no entre cuales varia la resistencia?
- Artemio
- Site Admin
- Mensajes: 3023
- Registrado: Lun Ago 06, 2012 5:04 pm
- Cuenta de Twitter: Artemio
- Ubicación: México
- Contactar:
Re: Ayuda Construccion de Encoder RGB a Compuesto o S-Vid
Necesitas de 2 kohms, el rango lo defines al rotarlo. La otra pata usualmente va a tierra si se desea rango de 0 al total. Acá ´puedes documentarte bien: http://www.beavisaudio.com/techpages/Pots/
