problema con neo geo no funciona

Mensaje por ANIKI »

hola buenas noches, soy nuevo en esto de las maquinitas y el principio fue por la compra de una placa cps-2 de marvel heroes y mi necedad de querer echarla a andar a si fue el principio de mi quest , muchas horas de inter y otras intentando encenderla y que saliera en vendito video ya teniendo el adaptador jamma pero nada.
hoy compre 2 maquinitas que tienen placa neo geo y una es la neo-mvh slott1f solo prende en led rojo que tiene la placa pero no sale video , tiene una pila y sebe un poco corroída . tiene compostura la placa ?
Adjuntos

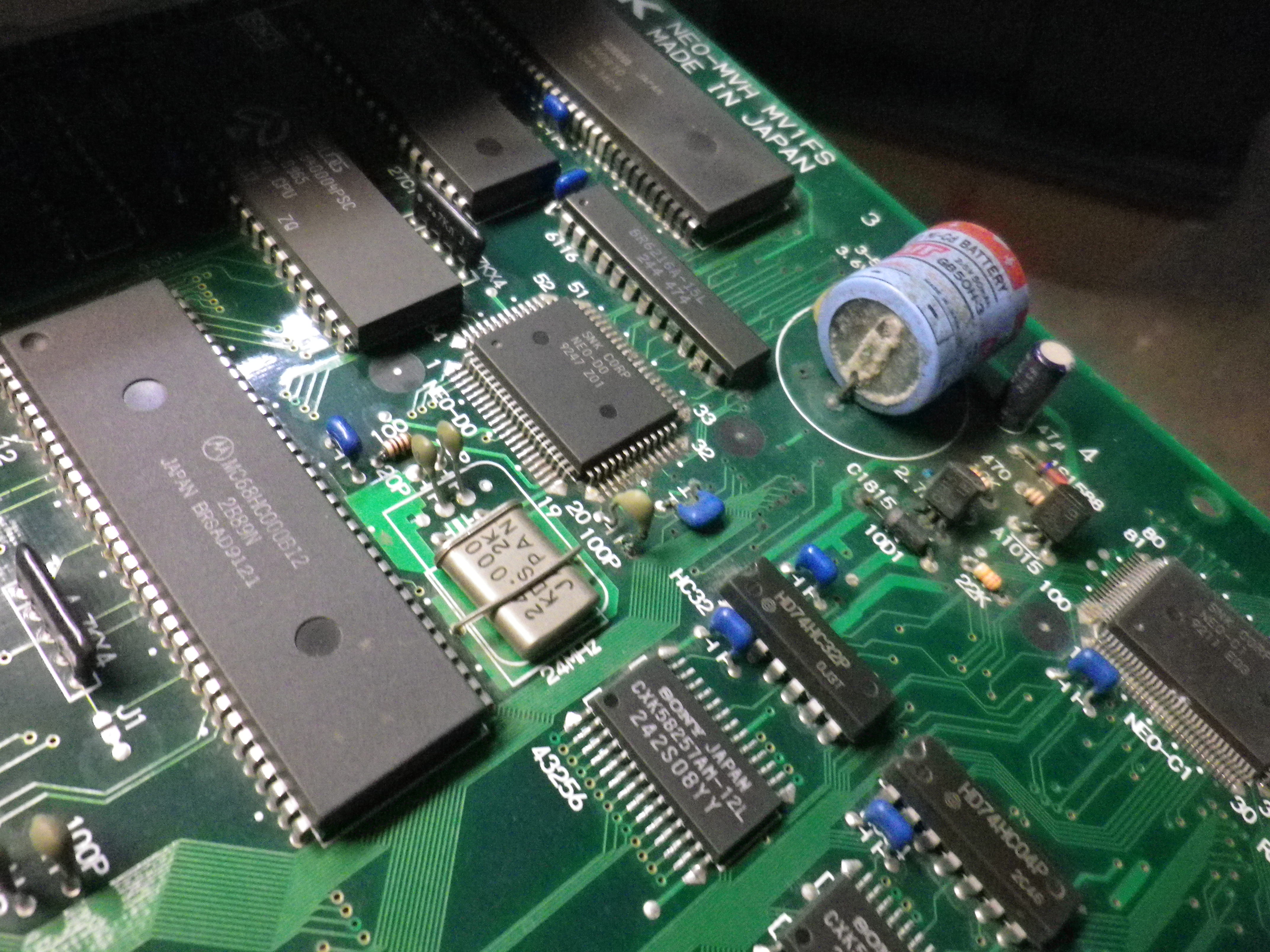

esta es la placa

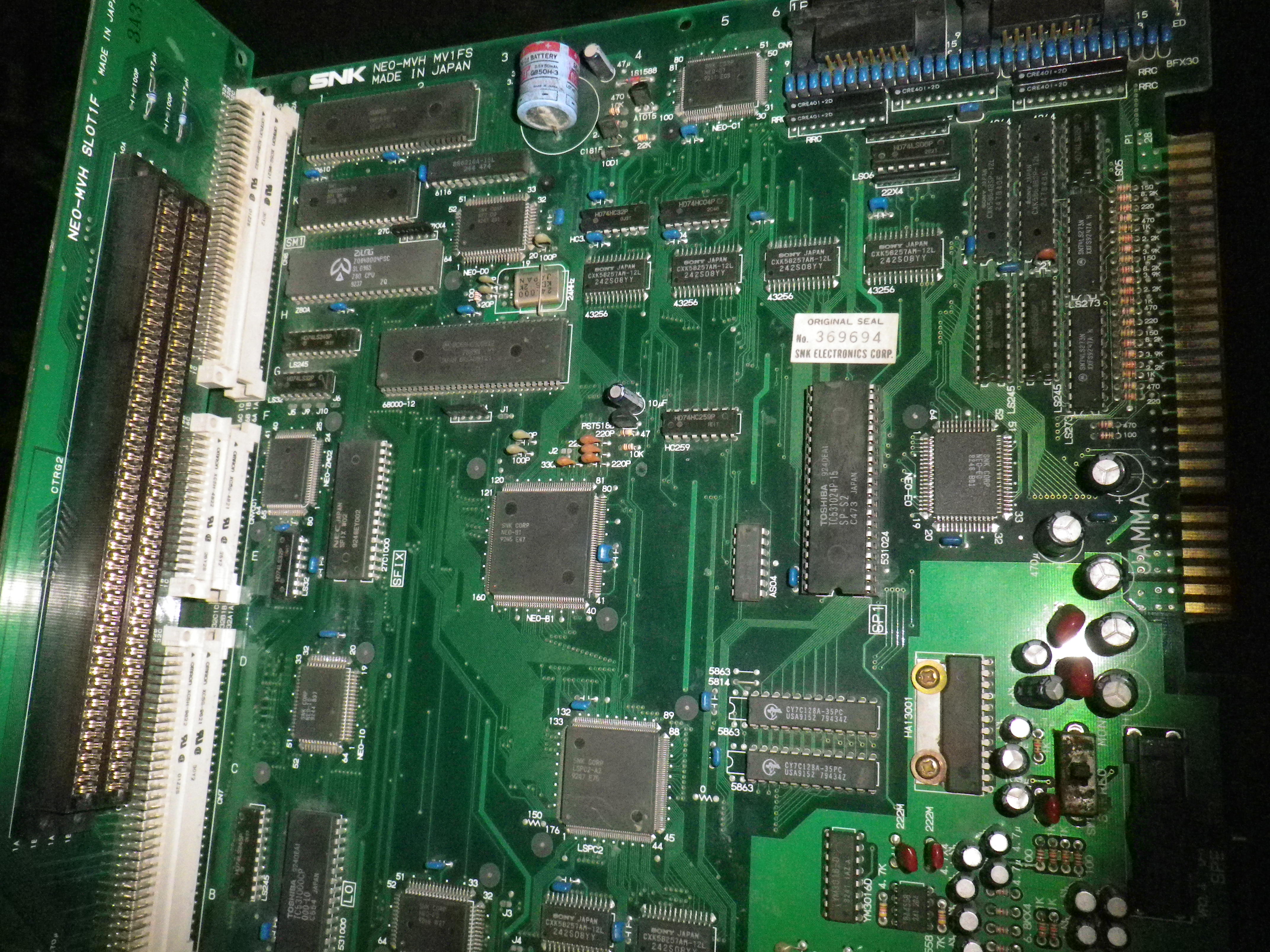

esta es la placa
Avatar de Usuario
Ivhan
Mensajes: 62
Registrado: Vie Ago 29, 2014 6:03 pm

Re: problema con neo geo no funciona

Mensaje por Ivhan »

Se ven sucios los pines JAMMA de tu placa, del 12 al 25,
12 al 14 son video. ¿Intentaste limpiarlos?
Imagen

Saludos.
Eve
Mensajes: 495
Registrado: Mar Ago 14, 2012 8:58 pm
Ubicación: Puebla, Pue.
Contactar:

Re: problema con neo geo no funciona

Mensaje por Eve »

Fijate con un multimetro que tu fuente esté entregando los 5v, no debe ser inferior y no debe pasar de los 5.5
También ve con el multimetro si hay continuidad en la señal de video de tu jamma al chassis.
ANIKI
Mensajes: 13
Registrado: Mié Sep 03, 2014 4:19 pm
Ubicación: estado de mexico

Re: problema con neo geo no funciona

Mensaje por ANIKI »

muchas gracias por la ayuda , ya limpie los pines y di un vistazo generar a los capacitores y hasta di una limpieza profunda con alcohol isopropilico en la parte de la bateria y nada . ya no se que mas hacer y creo que esta placa ya esta muerta.
gracias
Avatar de Usuario
Artemio
Site Admin
Mensajes: 3023
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: problema con neo geo no funciona

Mensaje por Artemio »

Lo siguiente seria diagnosticarla cub un osciloscopio o punta lógica
Avatar de Usuario
MVS Fan
Mensajes: 412
Registrado: Sab Jul 19, 2014 9:37 pm
Cuenta de Twitter: Shiver_169

Re: problema con neo geo no funciona

Mensaje por MVS Fan »

Amigo quiero agregar a lo que te han dicho ya que deberías aclarar donde conseguiste tu cableado Jamma ya que debo decirte que actualmente muchos cabreados que venden están hechos para multijuegos y no para placas Jamma estándar y también recomiendo que te documentes en la wiki acerca del cableado para que veas si esta bien conectado. Además como una prueba adicional recomiendo que conectes la bocina a los pines correspondientes del Jamma y después conectes la placa así descartas eso de que la placa este muerta si hay audio dudo que la placa este muerta y si no ves imagen también podría ser tu monitor comprueba y nos dices.
