Hola tengo una placa Street Fighter II Champion Edition bootleg llevo unas semanas con ella y no logro dar con el problema, he revisado la parte analógica y esta bien tanto el amplificador como los previos (LM324) debajo hay dos convertidores M5205 de OKI con su oscilador de 384Khz que funciona bien, lo único que he detectado es que el clock de los 74LSxxxx es de 49-50hz Hay un cristal de 24Mhz y otro de 30Mhz que ninguno de los dos oscila a su frecuencia pero no estoy seguro si son los cristales o la circuiteria que les hace oscilar adjunto ruido de audio y foto.
Un saludo y muchas gracias de antemano.
Ayuda con audio Street Fighter II Champion Edition
Reglas del Foro
Las reglas son muy sencillas. Por favor abstengase de postear acerca de copias piratas, descargas ilegales, enlaces, etc. Lo mismo aplica a material ofensivo, es decir, fuera de contexto o inapropiado.
Todo lo demás está permitido siempre y cuando no se esté ofendiendo a alguien más de manera directa e intencional. Por lo mismo no se permite insultar a otras personas.
Cualquier violación a éste reglamento, resultará en un ban permanente.
Las reglas son muy sencillas. Por favor abstengase de postear acerca de copias piratas, descargas ilegales, enlaces, etc. Lo mismo aplica a material ofensivo, es decir, fuera de contexto o inapropiado.
Todo lo demás está permitido siempre y cuando no se esté ofendiendo a alguien más de manera directa e intencional. Por lo mismo no se permite insultar a otras personas.
Cualquier violación a éste reglamento, resultará en un ban permanente.
Ayuda con audio Street Fighter II Champion Edition
- Adjuntos
-
- Ruido placa.zip
- Sonido
- (173.93 KiB) Descargado 112 veces
-

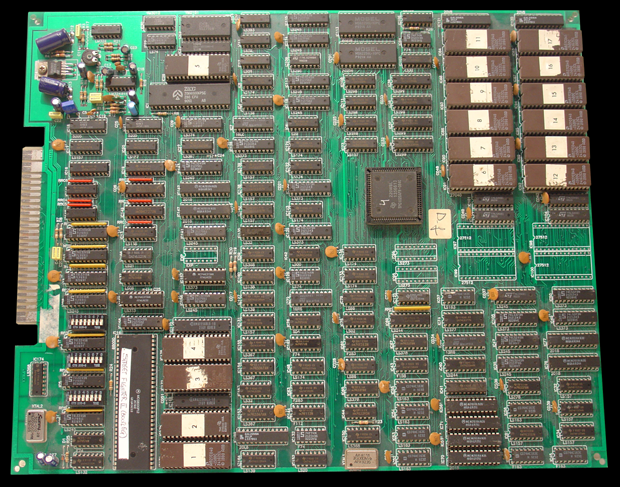

- Placa
-
Artemio
- Site Admin
- Mensajes: 3023
- Registrado: Lun Ago 06, 2012 5:04 pm
- Cuenta de Twitter: Artemio
- Ubicación: México
- Contactar:
Re: Ayuda con audio Street Fighter II Champion Edition
Eso suena y parece indicar que la parte digital no esta operando. ya revisaste el Z80? La ROM de audio?
