[Reparación] Killer Instinct PCB Varias fallas

[sixteeNbitS]

Estimado, aqui le dejo el link de la imagen para su observación imgur.com/a/6VFKJ7r
saludos.

[sixteeNbitS]

Estimado en la imagen le dejo de que punto hasta que punto medi para ver si la pista estaba comprometida https://imgur.com/a/VlOyVOH

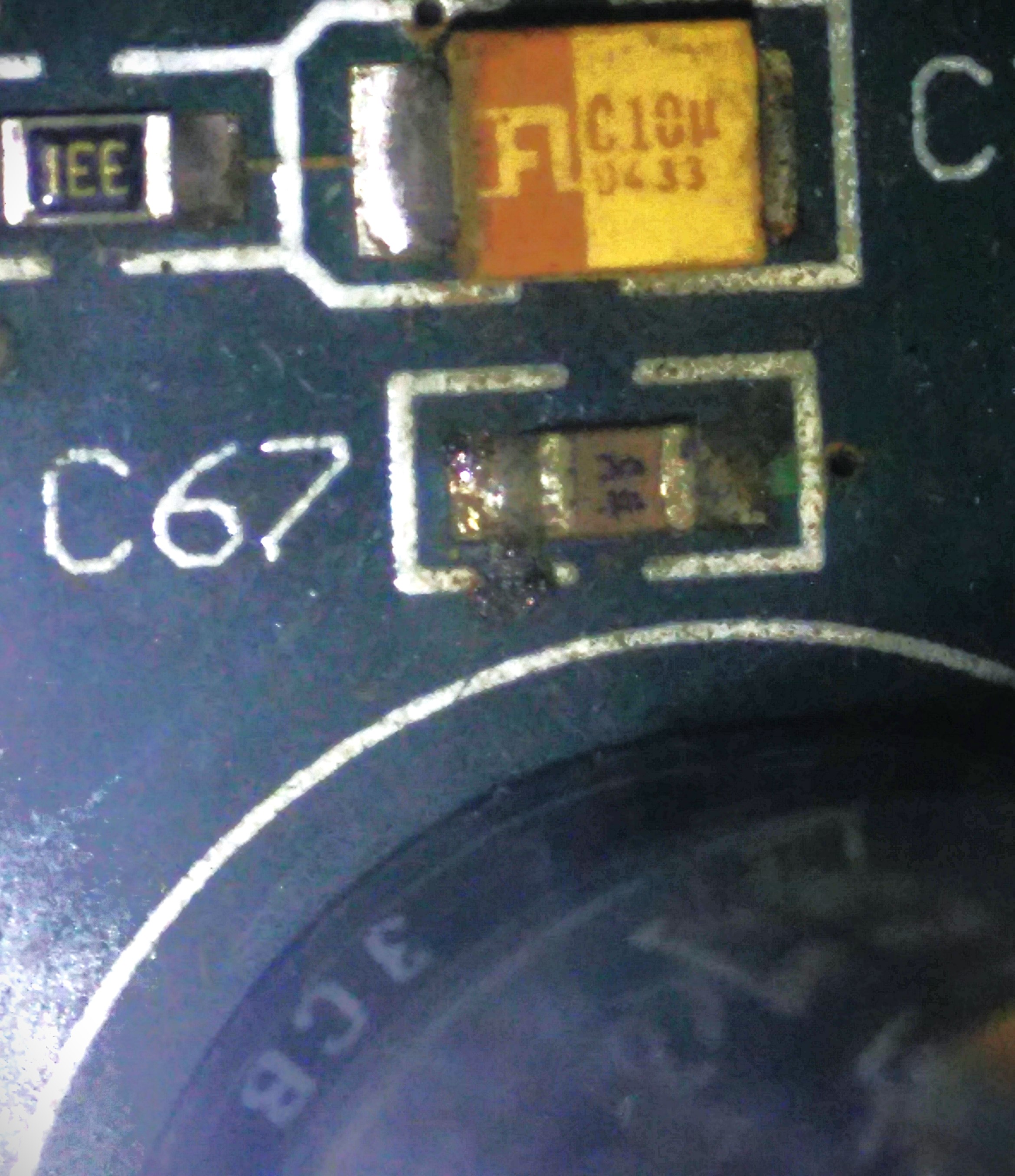

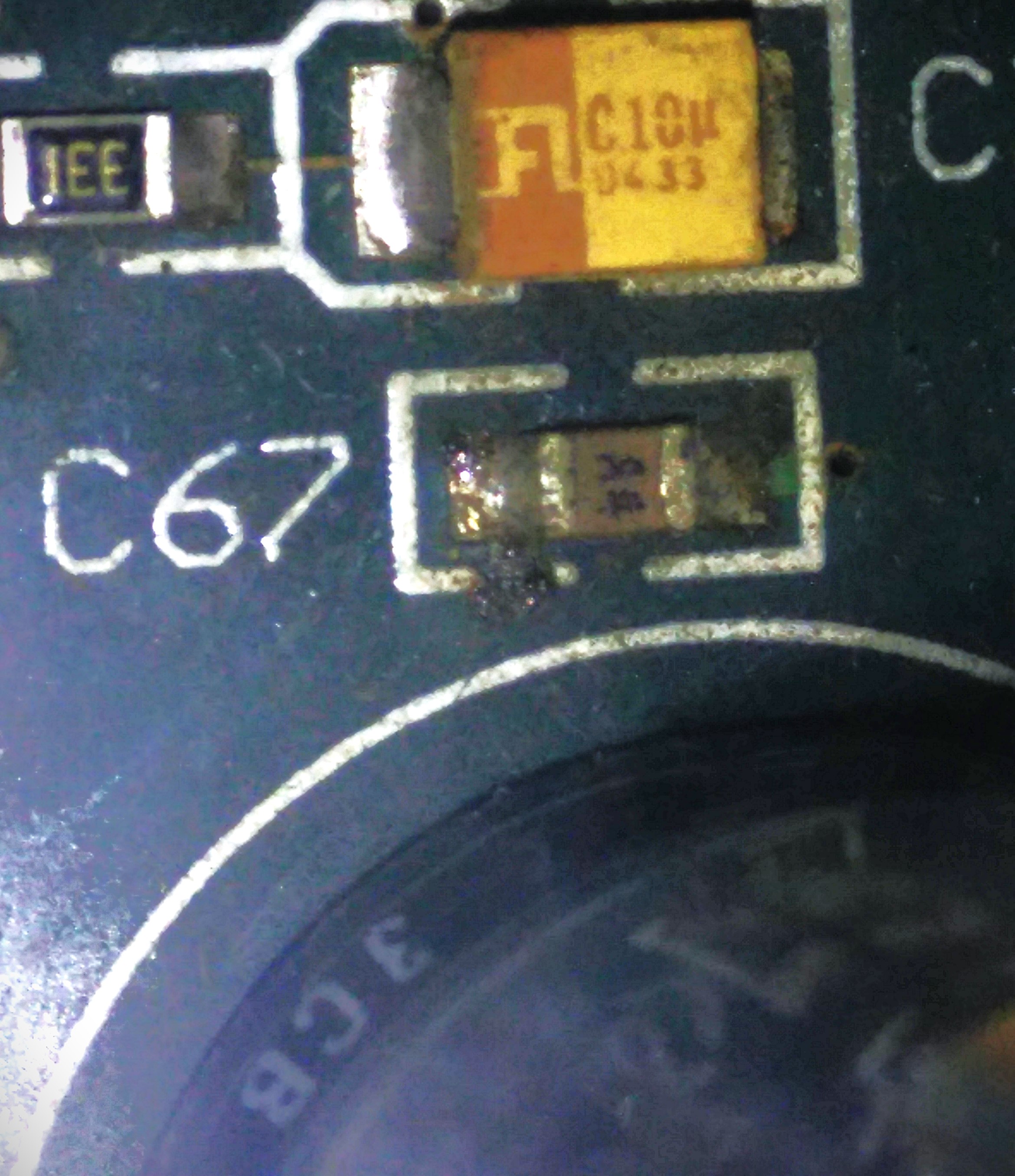

Ademas, le dejo otra imagen donde creo que el liquido del capacitor electrolitico averió la pieza c67, eso creo.
aguardo sus comentarios.

[SpaceMx]

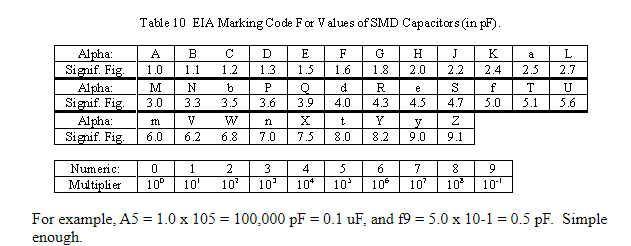

Desafortunadamente en esta PCB no tenemos diagrama esquemático para confirmar los valores de los componentes y sus conexiones. Segun la nomenclatura del propio capacitor se trata de un SMD A4, que segun pude investigar aqui se trata de un condensador smd de 10nF no polarizado con una tensión nominal no especificada.


Por ello, si no existe continuidad entre sus terminales y no vemos daño evidente, debemos asumir que funciona bien. Y por el momento debemos enforcarnos en tratar de ubicar la falla en otro punto hasta determinar que efectivamente c67 se encuentra dañado.
Con respecto al DAC el pin #9 se encuentra indicado con en la siguiente imagen.

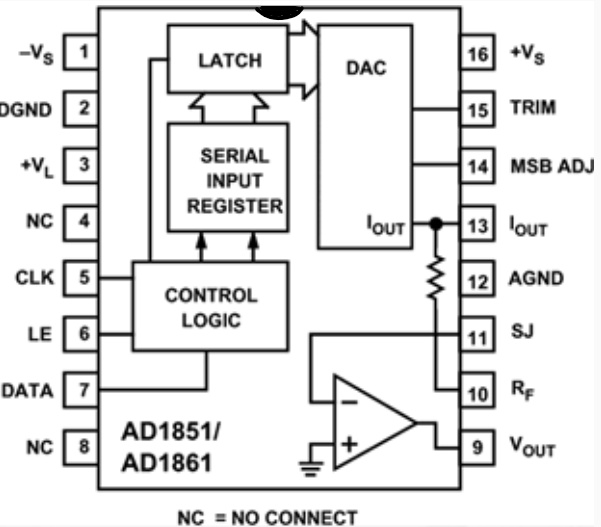

Y su diagrama interno


[sixteeNbitS]

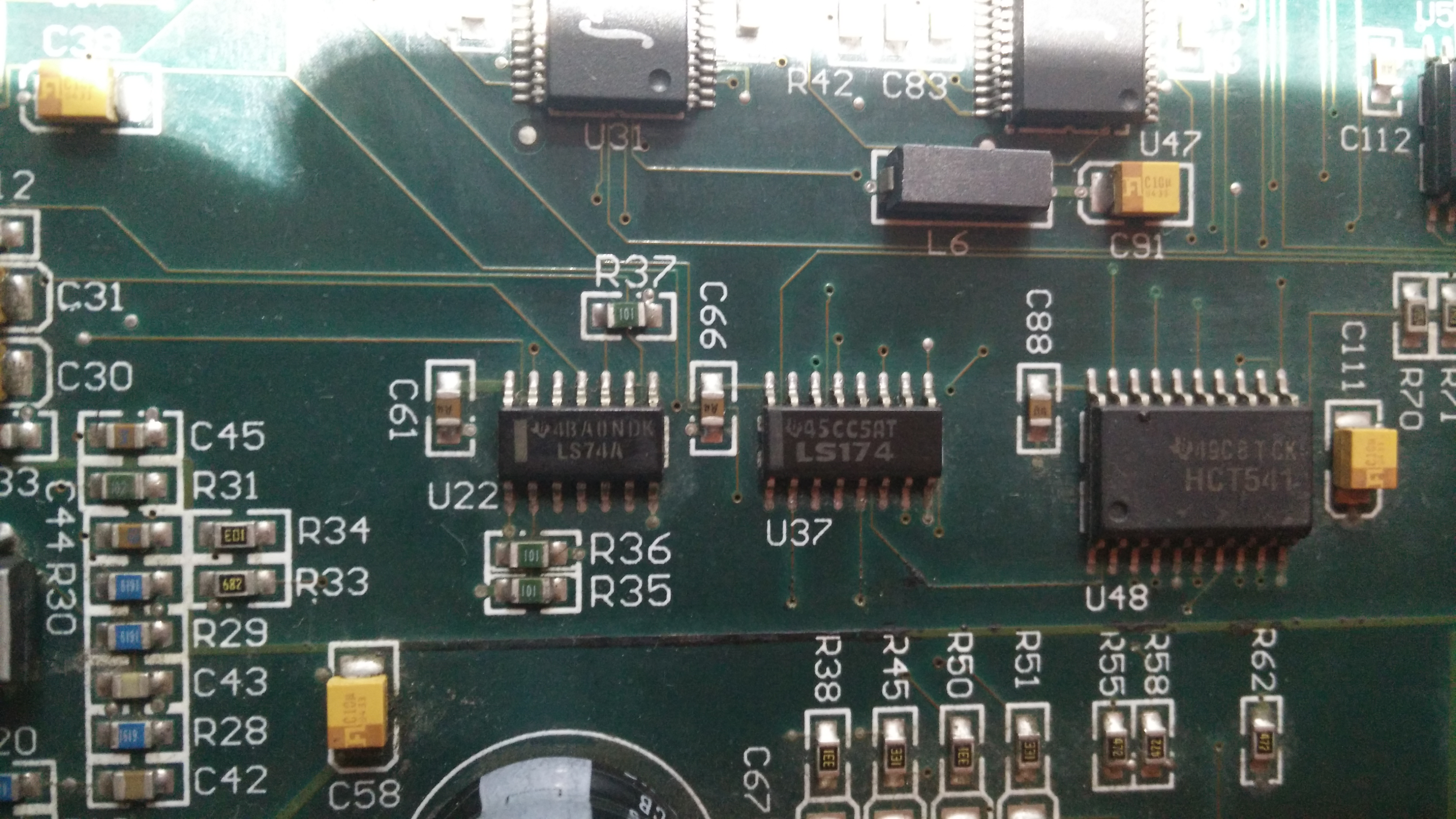

Estimado, consulta, esos 2 circuitos de memoria que remarco en rojo, el u37 y el otro no llego a ver el nombre, estan asociados al sonido? porque en esa zona es donde estaba el liquido del capacitor, y por lo que veo, la soldadura esta media comprometida. le dejo el link https://imgur.com/a/yyVclOi
saludos y muchisimas gracias por su tiempo!

[SpaceMx]

Lamentablemente no existe, de manera pública, el diagrama esquemático de la PCB de Killer Instinct. Por lo cual se dificulta identificar cuáles circuitos integrados corresponden cada sección de la PCB. Aunque se puede medir con multímetro las lineas de conexión entre los circuitos y así poder dibujar la correspondencia entre ellos y ubicar si pertenecen a la sección de audio o a cualquier otra. No siempre es facil seguir el rastro, especialmente en componentes SMD pero si se puede lograr.

Por su ubicación, específicamente esos 2 integrados (74LS174 y 74LS74) si parecen pertenecer a la sección de audio en su etapa digital. Aunque para asegurar el dato se debería buscar continuidad entre los integrados.

Si sospechas que puede haber problemas debido al derrame del capacitor, entonces si es posible que la falla provenga de esta sección. Y por consecuencia deberás verificar el funcionamiento de estos integrados con ayuda de su hoja de datos (datasheet) para entender su funcionamiento. Para ello será necesario contar con una punta lógica o un osciloscopio.

También puedes renovar la soldadura de estos integrados para confirmar que la falla no sea debido a falta de conductividad.

Con respecto a la correspondencia de pines del ADSP-2105 , supongo que te refieres al diagrama de MK2 publicado en el foro y que no corresponden las conexiones con la PCB de Killer Instinct, ya que no son idénticas las secciones de audio de las PCB's y solo se tomaron como referencia para entender un poco como se comunica el procesador ADSP con las ROM y RAM de la PCB.

[sixteeNbitS]

Estimado, buenas tardes, ha pasado un buen tiempo desde la ultima consulta, no es que me he olvidado o lo he abandonado, solo que tuve que buscar un lugar donde me realicen las soldaduras correspondientes y eso llevo tiempo. Hoy fui a buscar la placa al servicio tecnico, la he probado y anda de maravillas, no se imagina mi felicidad. El probelmas habia sido del capacitor, que al reventar, el liquido daño la parte cercana al capacitor como le habia indicado anteriormente. se cambiaron los 2 transistores LS174 y LS74 y ademas se repaso aquellas pistas que se las veia comprometidas.
Espero que esto le sirva a alguien que tenga algun problema similar.
Muchas gracias por su apoyo.
Un gran saludo de un fan de KILLER INSTINCT.

[SpaceMx]

Que buenas noticias. Felicidades y a disfrutar del juego.
