Otenki paradise falla en ROMs

[Alfredo_Cr]

Hola Que tal Banda

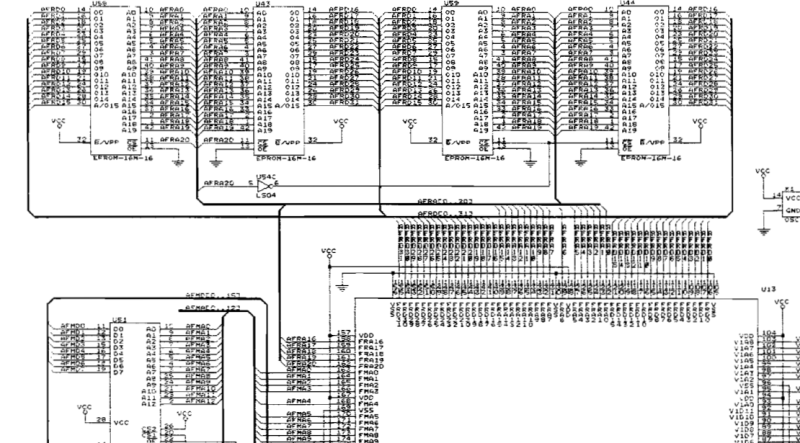

Teniendo un poco de tiempo libre eh estado visitando esta PCB para continuar con su diagnostico, desafortunamente despues de las pruebas con la replica de la PCB que sustituian las ROMS oroginales, no tuve ninguna imagen por lo que sospecho que estoy perdiendo alguna señal. eh estado haciendo un rastreo de las pistas desde los sockets de las Memorias hasta el custom de video, este ah sido mi resultado:

Otenki_Paradise_Repair.pdf

(401.74 KiB) Descargado 192 veces

Aun tengo algunas dudas de algunos pines, en el PDF estan marcados con un signo de interrogacion (?), si alguien me pudiera ayudar a confirmarlos se los agradecieria bastante.

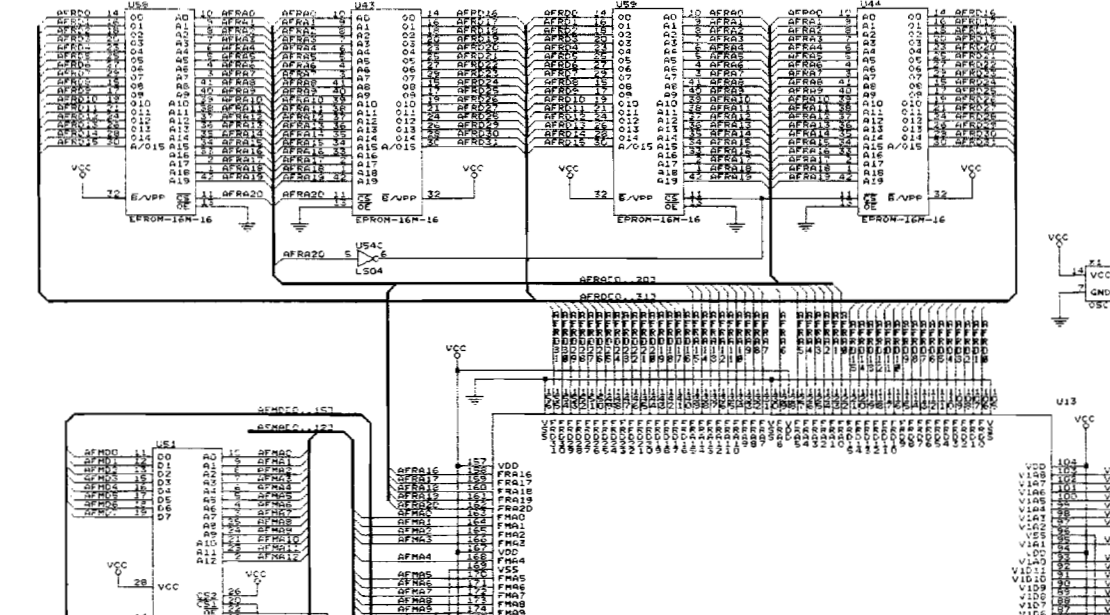

Tambien me base en los esquematicos de la PCB de Knuckle Bash ya que igual usa el mismo custom el GP9001, con esto pude corroborar la mayor parte, solo me quedan los pines marcados con el signo de interrogacion.

Knucle Bash Schematics

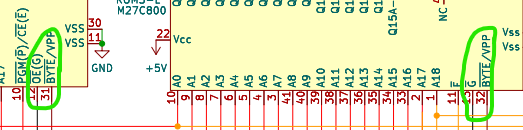

Asi mismo no esoy seguro si los pines de Output Enable (OE/E) y el de Word/byte (Byte) van conectados a GND y 5V respectivamente como lo muestro en el PDF adjunto. si alguien con la PCB de otenki paradise funcional me pudiera apoyar a corroborar esto tambien se los agradeceria ya que sospecho que esto es lo que me hace falta y en mi PCB no tengo conexion a GND y 5V en estos pines.

ROM 3H 3L


De antemano muchas gracias por su atencion y amable apoyo

[Alfredo_Cr]

Que tal Banda espero que estén bien

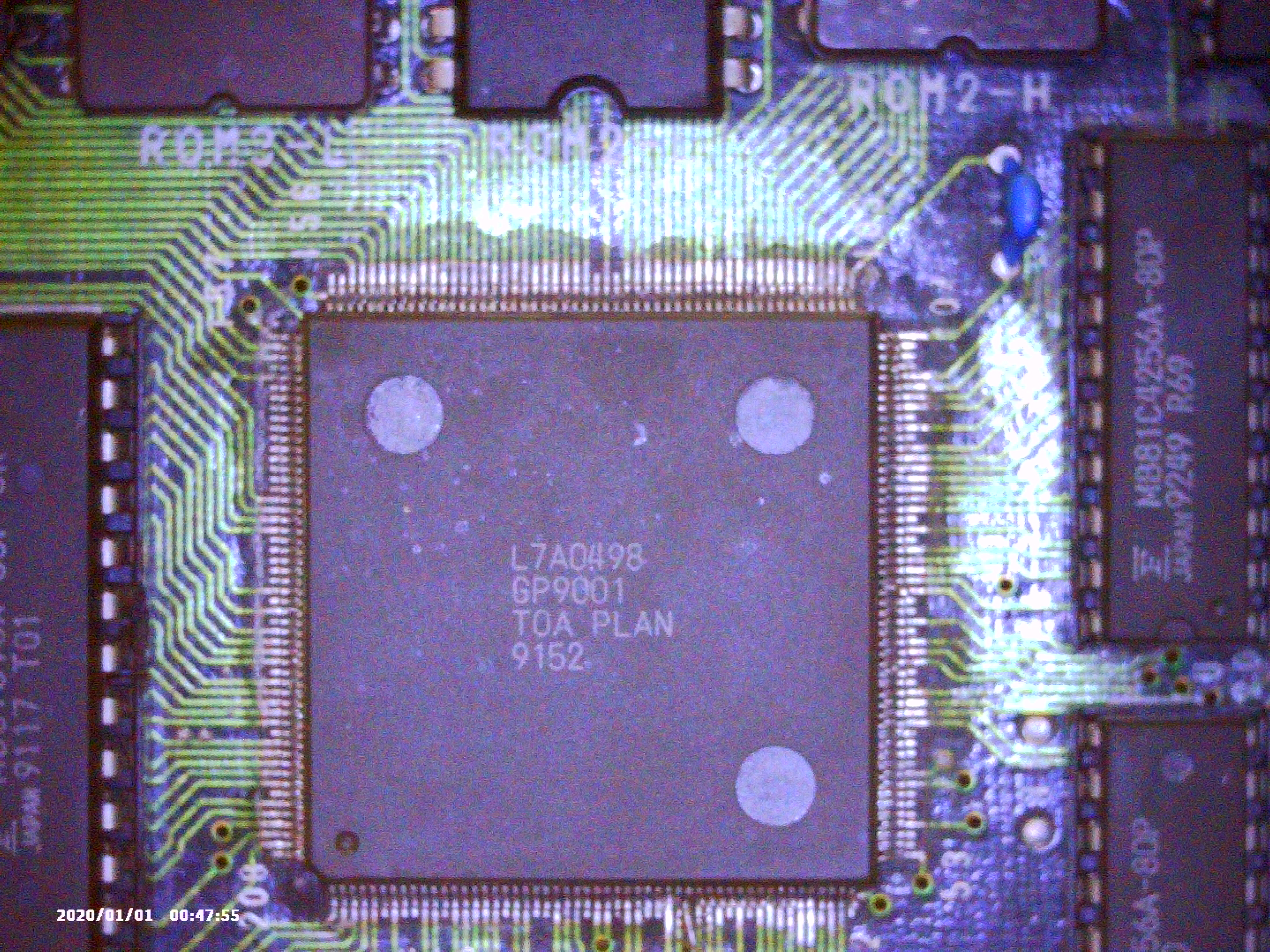

Dándole cierre a este tema, no me había percatado que el IC GP9001 tenia varios pines con soldadura fría que ya no hacían bien contacto al hacer un poco de presión en el chip el problema se arregla por lo que el problema nunca fueron las ROMS jaja pero al menos salió un poco de información de la sección de las ROMS adjunto un video mostrando como se ven los pines del GP9001.

GP9001.mp4

(50.94 MiB) Descargado 166 veces

No tengo mucha experiencia re-soldando este tipo de ICs por lo que buscare ayuda con algún profesional, igual si alguien me podría dar consejos son bienvenidos

Por su atención gracias

[Artemio]

Que bueno que diste con el problema, personalmente te recomendaría aprender a soldar:

https://mightyohm.com/files/soldercomic ... anish1.pdf

tener equipo decente y practicar en otras piezas antes. Si no, quizá quienes reparan celulares te puedan ayudar.

[Alfredo_Cr]

Que tal a todos

como menciono Artemio la practica y buen equipo hacen la diferencia, tengo una placa bootleg en la que practique mi técnica de reflow y viendo este video como referencia:

https://youtu.be/nyele3CIs-U?si=MRimKLLSx5KqccQk

aunque me pase un poco con la temperatura al principio (volé una pista ) pero al final todo salió bien y ya pude tener el juego booteando con gráficos correctos:

Ahora me encontraba con que los inputs de: coin 1, Start 1, Start 2, Service y Test no funcionaban

Checando el Schematic con el que hicieron el Core de este juego me encontré los TTLs responsables por estas inputs

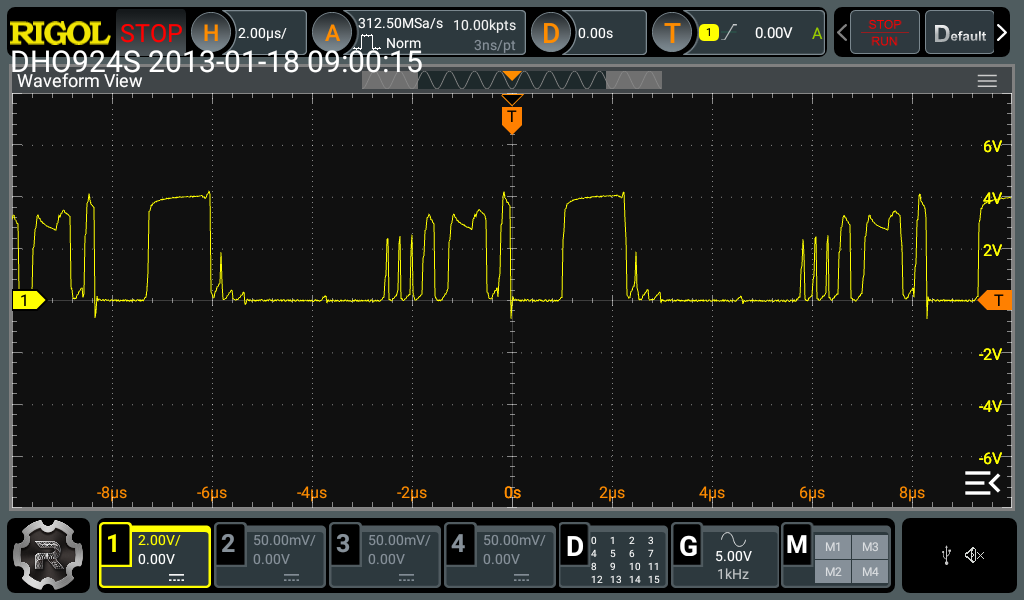

Al checarlas con el probador lógico todo parecía estar en orden, las inputs llegaban al 74LS240 pero al checar las salidas con el osciloscopio me di cuenta que la forma de onda no se veía bien:


Al checarla en mi placa bootleg me di cuenta que si estaba diferente, por lo que decidí cambiar el 74LS240 y el 74LS273 que estaba junto por que una patita estaba rota.

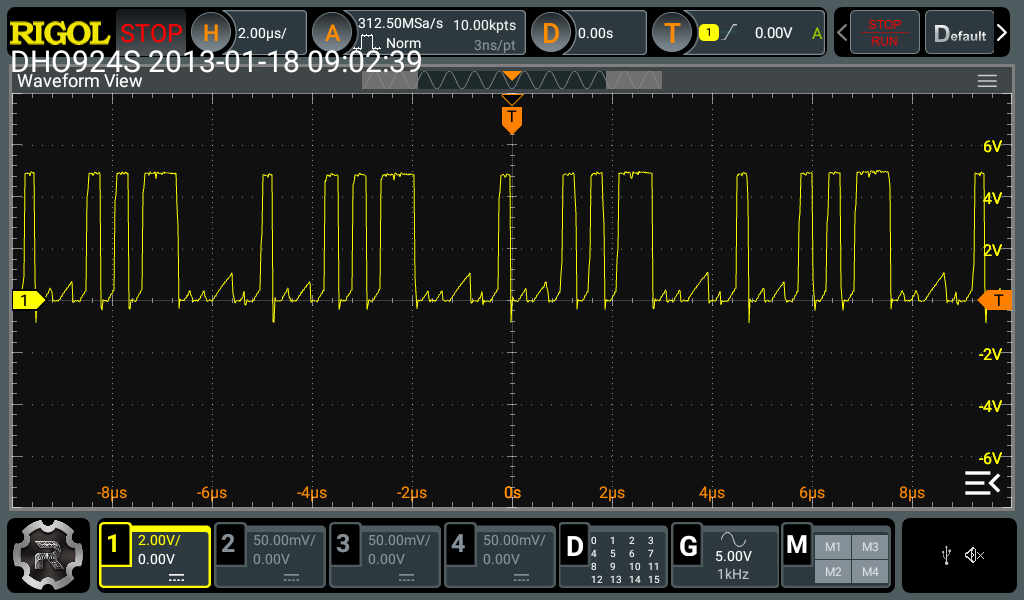

Al cambiar estos dos TTls ya se veían bien las formas de onda pero seguía sin funcionar las inputs. revisando las entradas del 74LS240 me di cuenta que las gates que hacen que cambie las salidas se quedaban en LOW siempre no cambiaba.

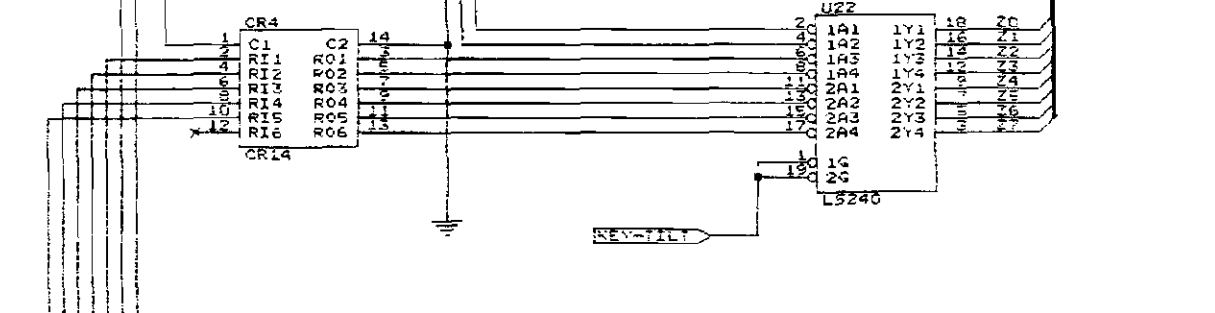

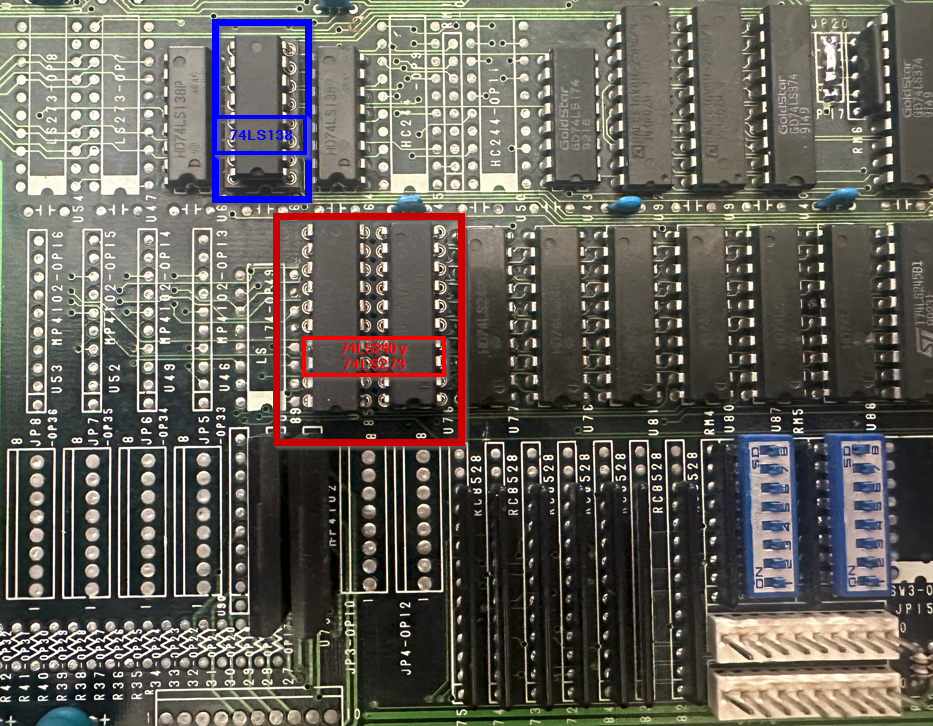

Esa señal aunque en el esquemático decía que esa señal viene del botón de "tilt" haciendo trace con el multímetro me di cuenta que la señal venia de un 74LS138, el cual decidí quitar para probarlo y efectivamente el tester decía que estaba mal, al cambiarlo todo regreso a funcionar

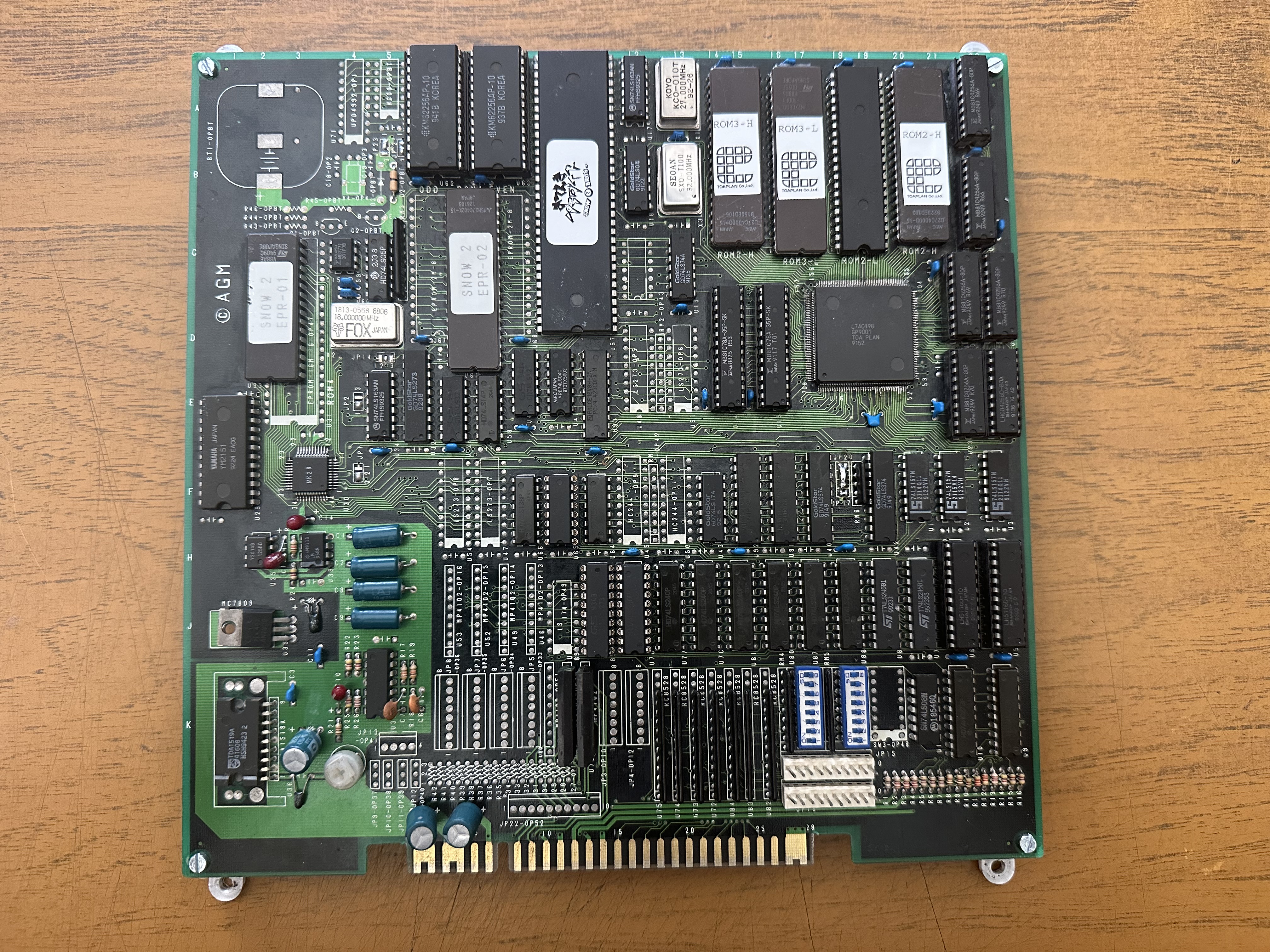

Aqui esta la PCB ya completa con un videito :

IMG_1812.MOV

(10.33 MiB) Descargado 165 veces

Muchas Gracias a todos por la ayuda.
Espero esto de ayuda para alguien mas

Saludos

Alfredo
