Reparación de tarjeta 90632C-1* PCB CPS1 (Capcom Play System I) Street Fighter 2 The World Warrior.
*También conocida como la tarjeta de las “patadas”.


¡Saludos para todos, este es mi primer colaboración con esta comunidad!. Ojalá a alguien le sirva.

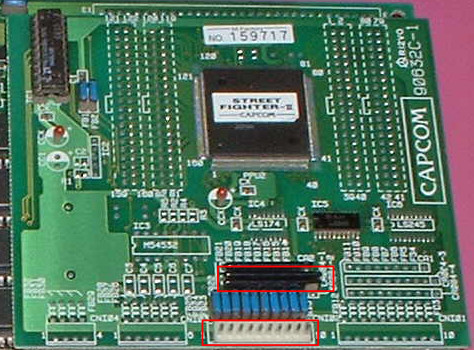

En los recuadros muestro los elementos faltantes.


A esta tarjeta le removieron piezas (seguramente con la finalidad de reparar otra tarjeta) y por tal motivo no se pueden conectar los botones auxiliares para las patadas en el juego SF2 World Warrior.
Una de las piezas faltantes es el conector molex de 10 pines CNI 02 descrito en el manual del operador del juego y que es precisamente donde se conectan los botones adicionales a los que se tienen en el estándar JAMMA y que se utilizan para asignar las patadas débil, media y fuerte tanto para el player 1 como para el player 2.

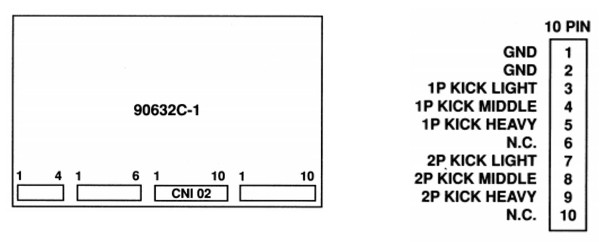

Del manual del operador

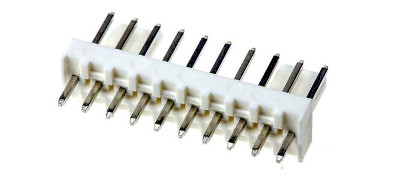

Si se tiene el arnés de patadas original CPS1 para esta tarjeta, lo conveniente será utilizar un conector macho para PCB molex recto de 10 pines 1 fila terminación soldada.

Conector Molex para arnés original


La reparación se hizo colocando un peine o tira de pines para conector dupont en la ubicación CNI02, esto debido a que mis joysticks tienen ese tipo de conectores en los botones auxiliares porque son muy prácticos a la hora de cambiar de P.C.B. con diferente configuración de pines.

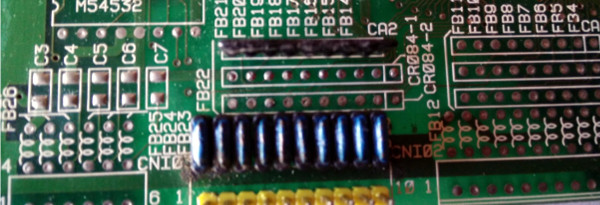

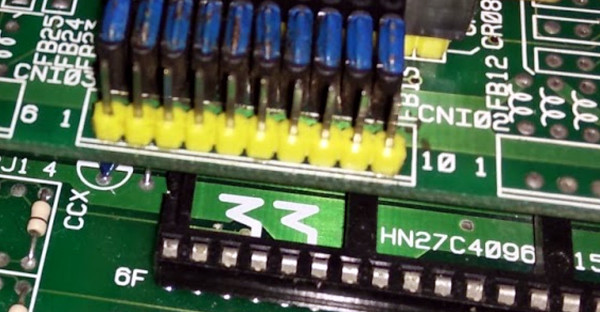

Con el peine soldado en la ubicación CNI02


La otra pieza faltante se refiere a 2 componentes los cuales están asignados en las posiciones CR084-1 y CR084-2.

Gracias a la información publicada por yavuzg en los foros de arcade-museum.com, sabemos que el componente CR084 se trata de un arreglo de resistencia-capacitor que se ve en la siguiente imagen.

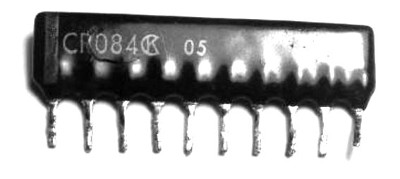

CR-084

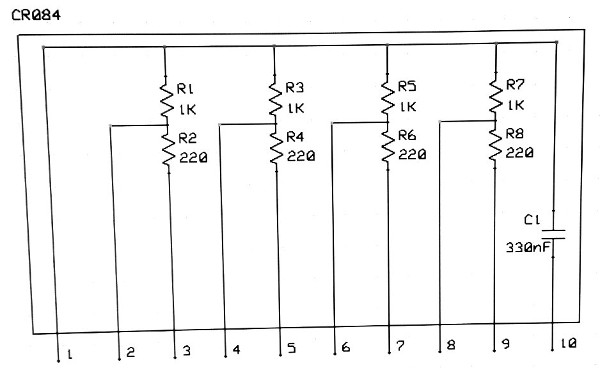

Con la contribución de DarrenF dicho componente lleva el siguiente arreglo

Arreglo equivalente CR084


Dicho arreglo deberá ser replicado e instalado en cada uno de los espacios establecidos para los componentes CR084-1 y CR084-2.

Ubicación CR084 1 y 2


Componentes necesarios para ambos componentes CR084
8 x resistencia 1k Ohm ¼ watt
8 x resistencia 220 Ohm ¼ watt
2 x capacitor cerámico 330 nF

Ahora solo queda ensamblar los componentes con su arreglo correspondiente en placa fenólica. Debido al reducido espacio que hay entre los componentes, una opción sería armar ambos arreglos en una misma placa. Aquí el arreglo que yo construí.

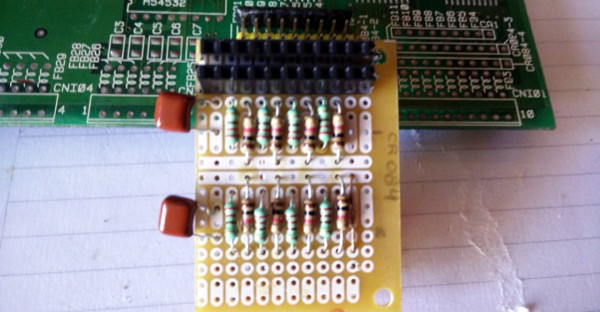

Sustituto CR084-1 y CR084-2


Con este arreglo es necesario agregar algunos componentes a la lista.
1 x placa fenólica para proyectos (puede ser de 4.5 x 4.5 cm)
1 x tira o peine de pines hembra (cortar en dos tiras de 10 pines)
1 x tira o peine de pines macho (cortar dos tiras de 10 pines). Serán instaladas en la 90632C-1 en la posición CR084-1 y CR084-2 .

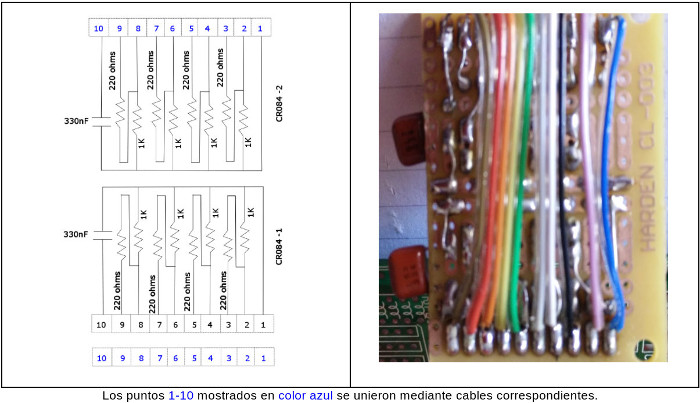

Esquema del sustituto CR084's


Listo quedó finalizada la reparación de Street Fighter 2 The World Warrior PCB arcade. Queda una placa desmontable, para que pueda ser reemplazada en caso de obtener los componentes originales CR084.

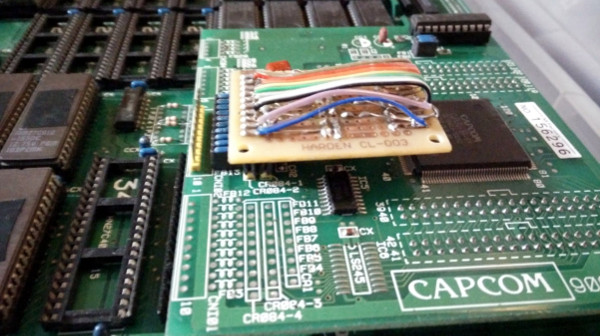

Placa CPS1 Board C con sustitos CR084's


NOTA: El CAPCOM CR084 es utilizado no solo en esta tarjeta 90632C-1, sino también en otras placas del Capcom Play System 1, de otros juegos o de otras versiones de Street Fighter 2. Este arreglo RC “custom made” CR084 funcionó correctamente en Pang 3 para yavuzg CPS1 board A y ahora en la board C CPS1 Street Fighter 2 The World Warrior. Es muy posible que también funcione en otras placas de CAPCOM, si no se tiene el repuesto original.

[Artemio]

Excelente trabajo y documentación Lugerius, muchísimas gracias por compartir.

[psyrax]

Donde conseguiste esa fenolica, esta linda

[lugerius]

Excelente trabajo y documentación Lugerius, muchísimas gracias por compartir.

Gracias. Por acá andaré subiendo poco a poco lo que he hecho en estos meses.

Donde conseguiste esa fenolica, esta linda

En un local del "palacio de la electrónica" en República del Salvador en la ciudad de México. En la esquina izquierda pasando el pasillo de la entrada.

Compra de material electrónico y pilas CPS2


Por cierto y para los que les interese en el local de al lado "Electro cell", Salvador 24c. Compré el repuesto de baterías para CPS2 1/2 AA

[riperinho]

Para no abrir otro post, el dueño anterior sacó esas roms y luego los puso como pudo, como puedo saber donde va cada rom?
Son esas 12:



EDITO: ya sé como identificarlos.

[pacoarcade]

Si encontraste la solución estaría bien indicarlo en el mensaje.

Si no vienen referencias en cada chip la forma en la que yo lo haría es leyéndolos con un programador de eproms y usando mame -romident para ver a qué archivo corresponde, normalmente el nombre de los archivos indica la posición, o si no se puede consultar en los fuentes de MAME.

Gracias al OP por la información, es muy útil. Buen trabajo. Yo hubiera usado un conector JST H10P SHF que es el original que usa la placa en lugar de Molex, una diferencia es la separación entre de pines de 2.5mm frente a 2.54mm.
