Ayuda con audio Street Fighter II Champion Edition

Mensaje por Roccus »

Hola tengo una placa Street Fighter II Champion Edition bootleg llevo unas semanas con ella y no logro dar con el problema, he revisado la parte analógica y esta bien tanto el amplificador como los previos (LM324) debajo hay dos convertidores M5205 de OKI con su oscilador de 384Khz que funciona bien, lo único que he detectado es que el clock de los 74LSxxxx es de 49-50hz Hay un cristal de 24Mhz y otro de 30Mhz que ninguno de los dos oscila a su frecuencia pero no estoy seguro si son los cristales o la circuiteria que les hace oscilar adjunto ruido de audio y foto.


Un saludo y muchas gracias de antemano.
Adjuntos
Ruido placa.zip
Sonido
(173.93 KiB) Descargado 112 veces

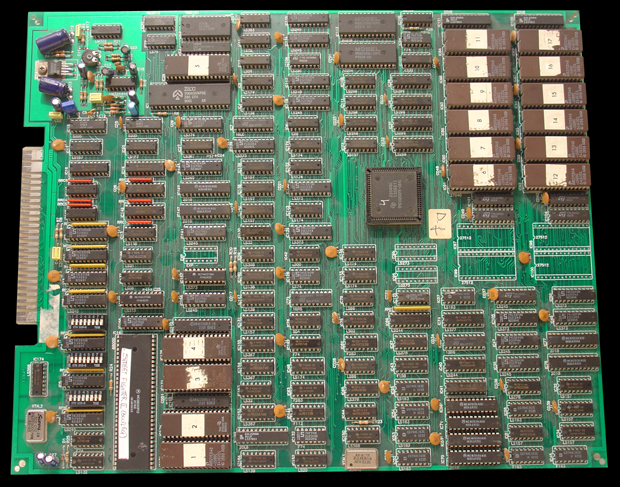

Placa
Placa
Avatar de Usuario
Artemio
Site Admin
Mensajes: 3023
Registrado: Lun Ago 06, 2012 5:04 pm
Cuenta de Twitter: Artemio
Ubicación: México
Contactar:

Re: Ayuda con audio Street Fighter II Champion Edition

Mensaje por Artemio »

Eso suena y parece indicar que la parte digital no esta operando. ya revisaste el Z80? La ROM de audio?
