Enseña tu palanca (USB y JAMMA)

[homogamer]

La creacion de este tema es para que todos los que tengan palancas arcade USB y JAMMA posteen sus creaciones, asi como tutoriales o tambien modificaciones de palancas comerciales

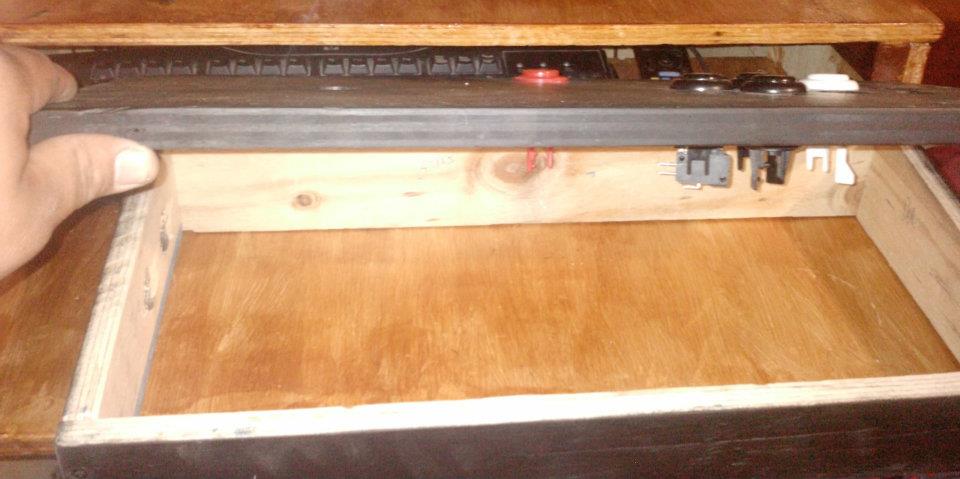

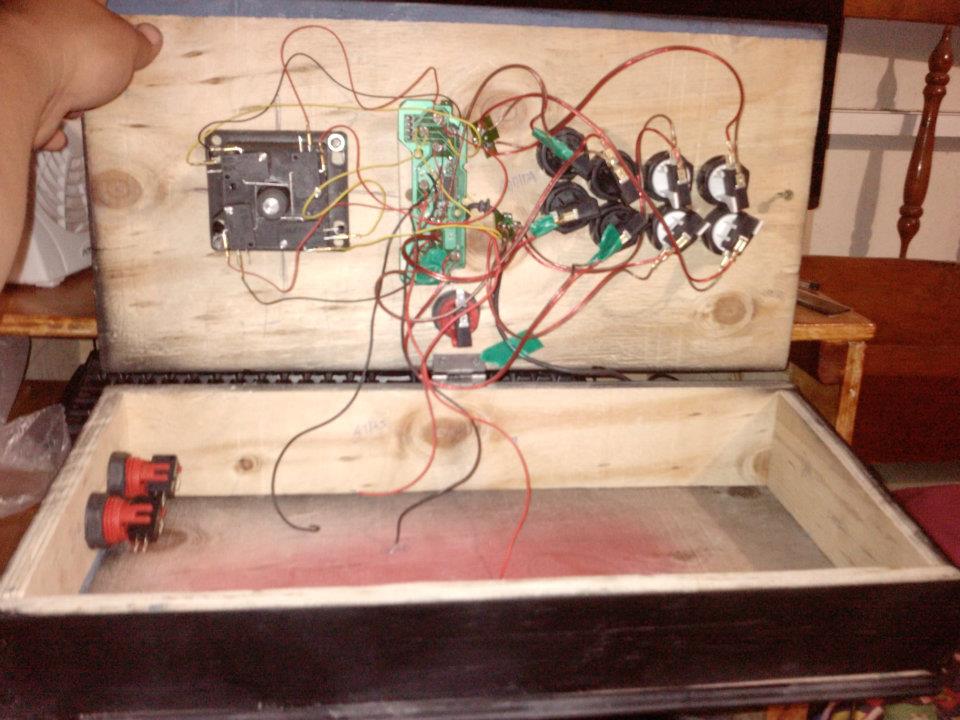

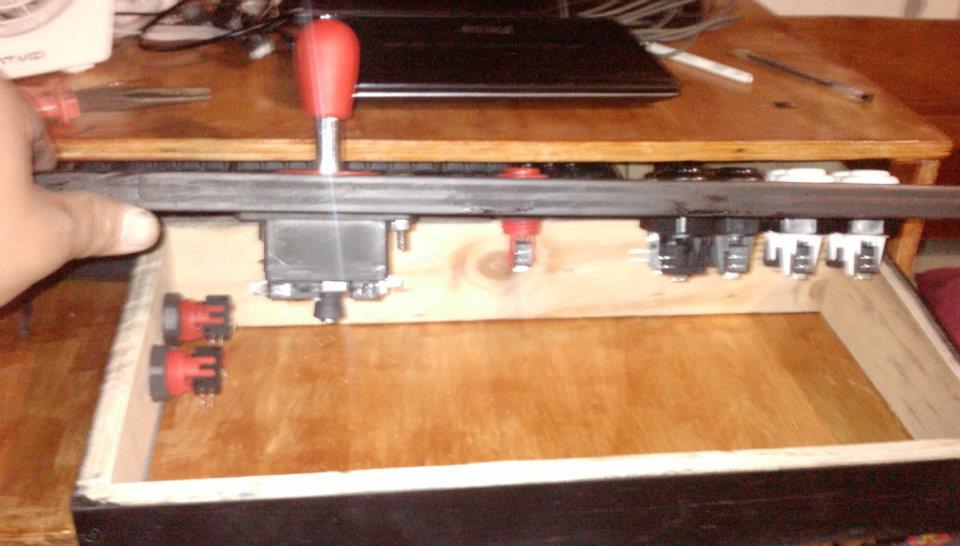

Palanca de 11 botones en cajon de triplay 5/8"
Medidas:50 cm de ancho x 25 cm de largo x 9 cm de altura frontal x 11 cm de altura trasera

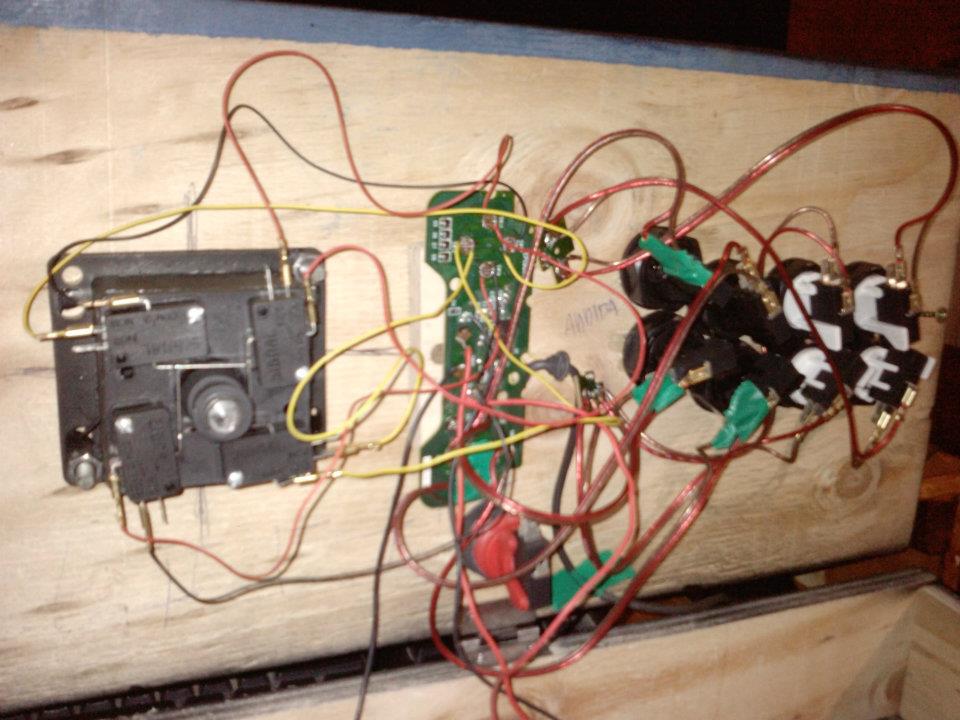

Placa: control usb Gravis GamePad Pro de 10 botones (compatible con PS3) http://gaming.nauglefest.net/arcade/gravis_full.jpg

El adjunto 421320_281400245263267_651850249_n.jpg ya no está disponible

El adjunto 428735_281400358596589_1196458619_n.jpg ya no está disponible

Paginas de ayuda
http://www.elotrolado.net/wiki/Arcade_Sticks - Recopilatorio de tutoriales y tiendas en linea para componentes
http://shoryuken.com/forum/index.php?th ... .137307%2F - Recopilatorio de templates (en ingles)
http://arcadestickdiy.sknzw.com/cat4/ - Templates personalizadas para palancas comerciales (en japones)
Y por supuesto no puede faltar el tutorial hecho por el señor Artemio Urbina http://atomix.vg/2009/08/11/atomix-live-episodio-07/

[Raytone]

Muy buen ejemplo de como empezar con tu arcade stick los botones son Happs? y que micros ocupaste? :O

[Raytone]

Yo hice el cajón y el panel con acrílico blanco, todavía me falta ponerle una tapa en la parte de abajo, atornille la PCB a un costado para que no estuviera bailando. Fue mi primer proyecto donde soldé D:

Tiene botones sanwa OBSC-30 en el panel y una palanca JLF igual sanwa la PCB es un control genérico de xbox 360 y los botones del costado es back y start, start es el rojo.

[homogamer]

Muy buen ejemplo de como empezar con tu arcade stick los botones son Happs? y que micros ocupaste? :O

De hecho tanto la palanca como los botones son marca nacional (por no decir que chinos) y los micros son marca zippy

[Raytone]

No los sientes muy duros? Yo hice una asi, pero no me acomode D: los del costado de mi stick son zippy, para evitar interrupciones

[pedreror1]

tengo 2 palancas una que yo hice(me quedo bastante fea ) para ps3/pc y una que compre para Xbox/pc

Esta la hice hace tiempo basado en el tutorial de Artemio en uno de los primeros ATOMIX LIVE


y esta fue la que compre hace unos meses

[Raytone]

Esa hori es algo rara! :O esa edición es muy buena

[Fernando]

Les enseño mi Palanca USB es la primera que hago







La palanca funciona en PC y PS3 la placa con la que lo hice fue de un control Acteck, todos los botones y la palanca los compre en la plaza que esta en frente de la torre latino a lado del KFC

Solo tiene un detalle la palanca solo servia en 4 direcciones(me costo $45)doble un poco los gatillo del micro y sirve en 8 direcciones pero solo a veces parece que no siempre hace el mismo contacto

[Artemio]

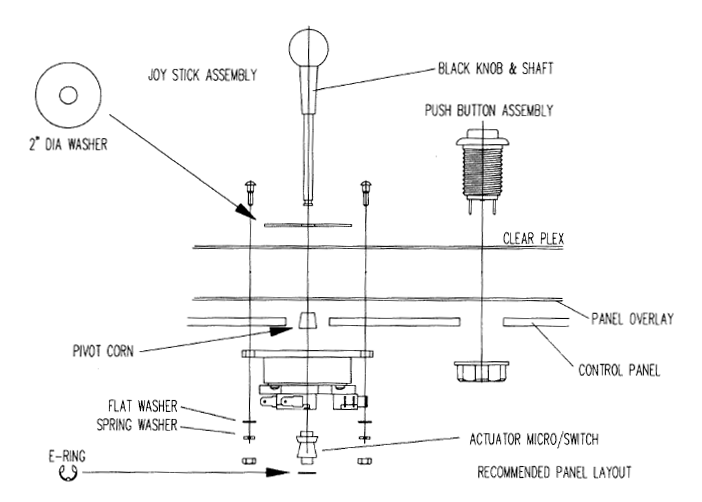

Lo de las direcciones se controla con una pieza del ensamble de la palanca, no tienes que doblar nada. Dale una checada y desarma la base, veras que tiene manera de configurarse, generalmente es solo invertir el "actuador":

Palanca

Las 4 direcciones se usan en juegos como pac-man, galaga, etc, puesto que los juegos no manejaban diagonales y su uso crea impresiones tremendas por la prioridad de interpretación de dirección en el código. Por ejemplo, pac-man lee en este orden: derecha, arriba, izquierda, abajo. Si esta presionado diagonal arriba a la derecha, siempre ira a la derecha. esto causa confusión, es por eso que algunas palancas ofrecen la opción.

Muy buen trabajo!

[Fernando]

Gracias Artemio me di cuenta de que no tenia la pieza de abajo el Actuator MicroSwitch ahora que lo tengo ya funciona bien la palanca
