ayuda pc engine

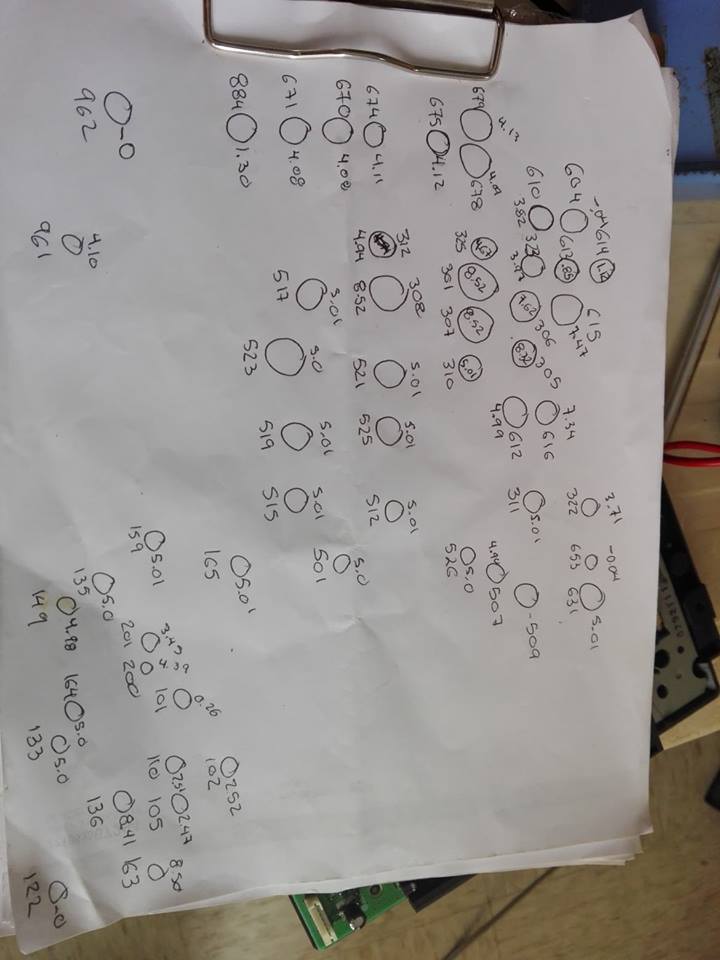

hola buenos dias espero alguien de aqui me puedo ayudar mi pc engine duo dejo de prender, ya le le cambie todos los capacitores y aun sigue sin prender dejo imagen de los valores de los capacitores, espero me puedan ayudar en cual de ellos esta el problemo,
- Adjuntos
-
- 36641773_1023134824493874_6451693279829295104_n.jpg (54.49 KiB) Visto 3220 veces
-
Artemio
- Site Admin
- Mensajes: 3023
- Registrado: Lun Ago 06, 2012 5:04 pm
- Cuenta de Twitter: Artemio
- Ubicación: México
- Contactar:
Re: ayuda pc engine
Por desgracia no puedo responder sin información.
El cambio de capacitores suele ser por fallas de audio o corrosión principalmente.
Tienes que hacer lo mismo que harías diagnosticando una PCB, puedes seguir los pasos de este tema: viewtopic.php?f=20&t=744
En el caso particular, revisa:
1) voltaje de entrada
2) que llegue el voltaje al fusible
3) que el fusible no este fundido
4) que llegue a lso reguladores 7805
5) que los reguladores esten sacando 5 volts
6) que haya señal de reloj
7) que el reloj llegue al CPU
8) que haya actividad en las lineas de direccones y de datos
Y de allí te puedes seguir, sería bueno saber en que punto de esa lista te encuentras
El cambio de capacitores suele ser por fallas de audio o corrosión principalmente.
Tienes que hacer lo mismo que harías diagnosticando una PCB, puedes seguir los pasos de este tema: viewtopic.php?f=20&t=744
En el caso particular, revisa:
1) voltaje de entrada
2) que llegue el voltaje al fusible
3) que el fusible no este fundido
4) que llegue a lso reguladores 7805
5) que los reguladores esten sacando 5 volts
6) que haya señal de reloj
7) que el reloj llegue al CPU
8) que haya actividad en las lineas de direccones y de datos
Y de allí te puedes seguir, sería bueno saber en que punto de esa lista te encuentras
-
vitocheroms
- Mensajes: 185
- Registrado: Vie Jul 31, 2015 6:47 pm
- Cuenta de Twitter: @vitoche_inc
Re: ayuda pc engine
del 1 al 5 ya estan verificados eso nos on problemas, empiezo con lo de sañal del reloj, cuento con punta logica pero no tengo idea como usarla ni que debe marcarme para saber que el problema es el reloj, no encuentro un shematic del pc engine duo para saber de donde salen esas señales
Re: ayuda pc engine
Has visto esta página? http://gamedoctorhk.com/index.php?main_ ... ts_id=1143
Si no prende, mide desde la toma de tomer con un multimetro y siguelé
Si no prende, mide desde la toma de tomer con un multimetro y siguelé
GET BONUS!
-
Artemio
- Site Admin
- Mensajes: 3023
- Registrado: Lun Ago 06, 2012 5:04 pm
- Cuenta de Twitter: Artemio
- Ubicación: México
- Contactar:
Re: ayuda pc engine
Acá el pinout del CPU
Y acá un tutorial de punta logica: https://www.youtube.com/watch?v=H0cXXN9psb8
Y acá un tutorial de punta logica: https://www.youtube.com/watch?v=H0cXXN9psb8
-
vitocheroms
- Mensajes: 185
- Registrado: Vie Jul 31, 2015 6:47 pm
- Cuenta de Twitter: @vitoche_inc
Re: ayuda pc engine
no se subio el pinout del cpu
