Conexión de cables de monitor a chasis Toshiba
Publicado: Dom Abr 21, 2019 3:33 pm
Buenas tardes a todos
Hace un par de años compré un arcade para restauración, una Capcom Impress, le faltaban algunas piezas y tenía sus detalles, pero funcionaba, al llegar con ella a mi casa la probé y todo encendió bien. Hasta hace poco me di a la tarea de limpiarla completamente, reparar y quitar el óxido y pintarla. En cuestión de hardware no he tocado/reparado nada, ya que no tengo mucho conocimiento de electrónica, lo único que hice fue desconectar todo y volver a conectar.

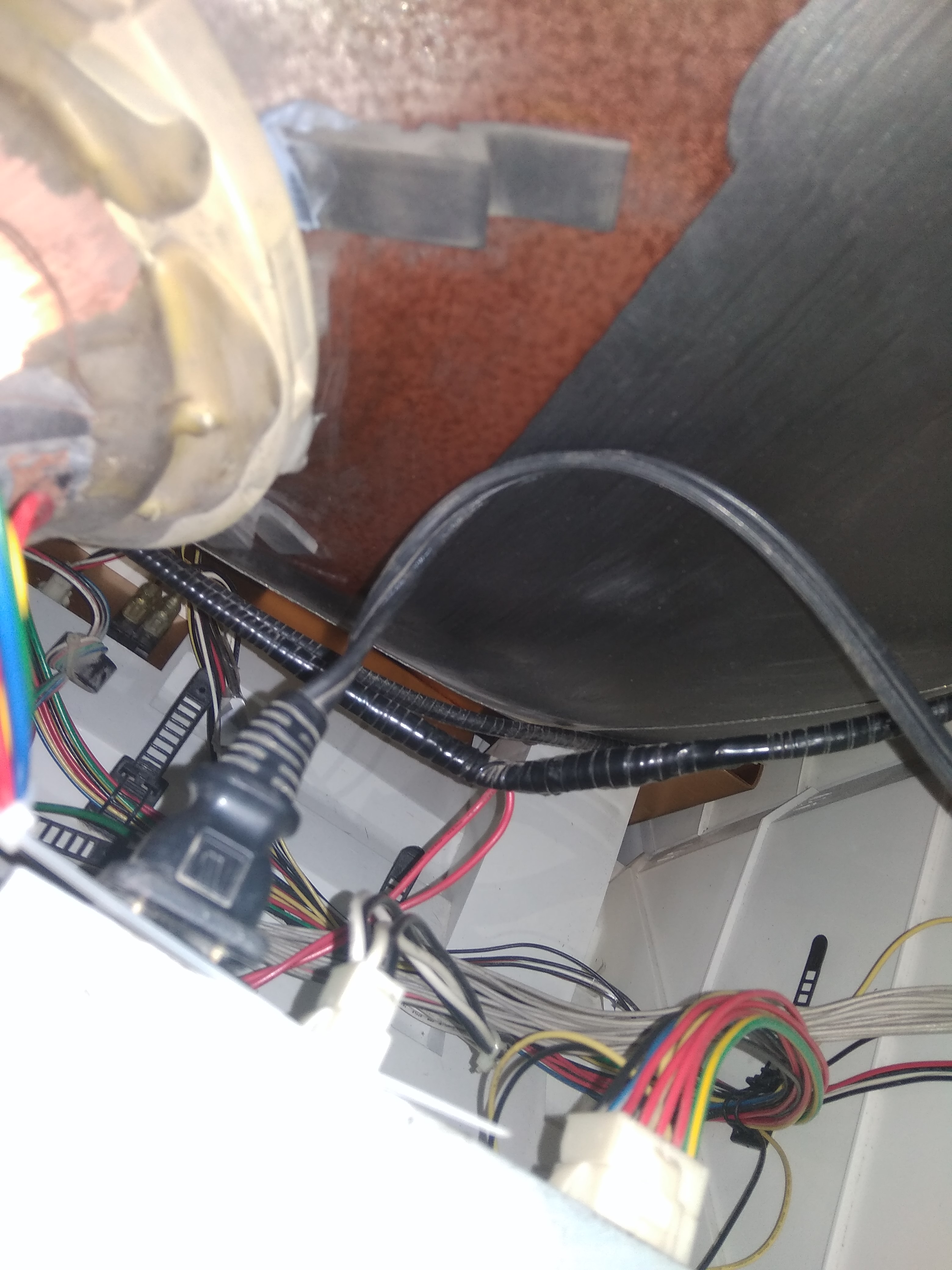

Al día de hoy solo me falta el tablero (botones y palanca nuevos) y un par de conexiones del monitor. Cuando comencé a desconectar todo fui tomando un reporte fotográfico de los cables, pero me di cuenta que hay un par que no salen en las fotos. Los cables son los siguientes: un cable que está conectado a una especie de hilo trenzado, está en toda la parte de atrás del monitor y está tensado con unos resortes, en la punta tiene un tipo molex de un pin (cable color gris); el otro es un par que sale de unos cables que están envueltos por cinta de aislar y también están en toda la parte de atrás del monitor. Adjunto fotos para que se entienda bien que cables son
Cable gris https://www.youtube.com/watch?v=7l5LTMIUDpI
Cable rojo https://youtu.be/0bEmq-65gCw
Mi pregunta es ¿donde se conectan estos dos cables o si existe alguna guía o manual donde vengan las conexiones del chasis a un monitor?
