Hola.

Por fin me animé y me hice de mi NeoGeo MV-1C, estoy iniciando por armar el cableado JAMMA, de momento haré la llamada consolización, que por espacio no entraría un gabinete en mi “estudio”, pero a corto plazo iniciaré un proyecto de ampliación y podré tener este.

Felicidades, y bienvenidos

Se ve bien, espero nos mantengas actualizados con el progreso.

Hola

Siguiendo con este tema, me pueden apoyar con indicarme si esta fuente me sirve?

Gracias

mrgigaflare escribió: ↑Dom Abr 28, 2019 8:23 pm Se ve bien, espero nos mantengas actualizados con el progreso.

Si claro, de momento mi duda es sobre los cables que salen del adaptador jamma, los de video, que salida les conecto en las puntas o que debo hacer?

Gracias

La fuente poder es adecuada.

Del cableado está la información en el wiki:

http://wiki.arcades.mx/index.php/JAMMA

Y todo depende a qué la vayas a conectar

Artemio escribió: ↑Lun Abr 29, 2019 5:44 am La fuente poder es adecuada.

Del cableado está la información en el wiki:

http://wiki.arcades.mx/index.php/JAMMA

Y todo depende a qué la vayas a conectar

Muchas gracias Artemio, me haré de esa fuente y voy a leer el articulo, gracias.

De momento a una CTR Sony Trinitron, también leí que se le puede hacer una modificación a las crt's para el RGB, pero lo que me da temor es que aun desconectada la tv puede dar descargas eléctricas ¿es verdad?

Hola, si puedes conseguirla te recomiendo la fuente Suzo 42PP0606 (es la misma que Mean Well o Prima Power MWP-606), tengo dos y funcionan perfectamente. Para mejorarlas les he cambiado los condensadores de marca dudosa por reemplazos adecuados Rubycon y Panasonic (si quieres te puedo dar más detalle). Estas fuentes son las que recomienda el autor de HAS Supergun.

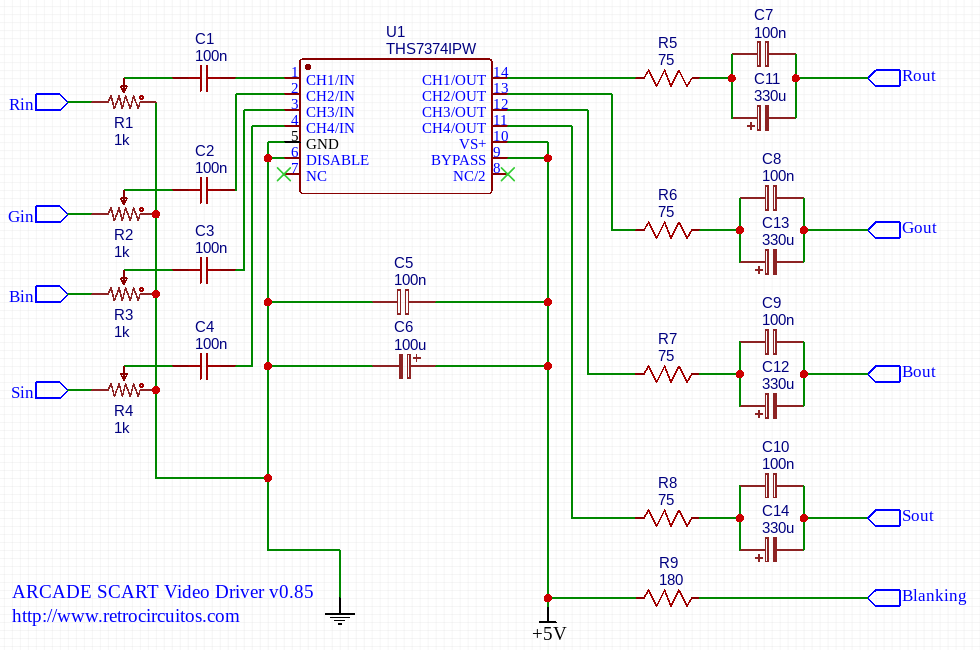

Para conectarlo al televisor lo más conveniente sería hacer un circuito para adaptar impedancias. Adjunto el que uso yo con mi MVS y otras placas.

El televisor aún desenchufado es peligroso tanto por los condensadores como por el tubo. Si no tienes experiencia con alta tensión mi consejo es que no lo manipules.

khriskamydenny escribió: ↑Lun Abr 29, 2019 8:16 am

Artemio escribió: ↑Lun Abr 29, 2019 5:44 am La fuente poder es adecuada.

Del cableado está la información en el wiki:

http://wiki.arcades.mx/index.php/JAMMA

Y todo depende a qué la vayas a conectar

Muchas gracias Artemio, me haré de esa fuente y voy a leer el articulo, gracias.

De momento a una CTR Sony Trinitron, también leí que se le puede hacer una modificación a las crt's para el RGB, pero lo que me da temor es que aun desconectada la tv puede dar descargas eléctricas ¿es verdad?

Si, requieres descargar la televisión para poder trabajar con ella, aunque este desconectada, o saber qué partes puedes tocar y cuales no, un mod RGB es relativamente complicado dependiendo de la televisión, te recomiendo primero familiarizarte con como funcionan las tv crt ya que se trata de riesgos que podrían poner en peligro tu vida .

Muchas gracias a ambos por los consejos, ya veo que es peligroso y mientras no me familiarice más con la electrónica y altos voltajes, mejor no meto mano , creo de momento tendré que usar un conversor de video rgb a vga o ¿existe uno a compuesto o componente?

chocare esa fuente, gracias
