Ayuda con medidas de Marquee de Aerocity y minicute

Mensaje por fzd03 » Sab Oct 12, 2019 12:21 am

Muy buenas noches amigos, necesito de su ayuda para hacer unas marquees repro del plastico transparente donde se ponen los flyers de los juegos para mis aerocitys y capcom minicute Imagen
Imagen se los agradesco mucho cualquier informacion, que siga este excelente pasatiempo de las ARCADES

Avatar de Usuario
Jahaziel
Mensajes: 158
Registrado: Sab Abr 06, 2013 7:51 pm
Cuenta de Twitter: @Jahaz2099
Ubicación: Querétaro, Qro
Contactar:

Re: Ayuda con medidas de Marquee de Aerocity y minicute

Mensaje por Jahaziel » Dom Oct 13, 2019 10:48 pm

Ok
En esta semana subo las medidas y el archivo DWG en Autocad

fzd03
Mensajes: 2
Registrado: Mar Abr 23, 2013 9:31 pm

Re: Ayuda con medidas de Marquee de Aerocity y minicute

Mensaje por fzd03 » Mié Nov 06, 2019 4:56 pm

Saludos amigo, muchas grasias, te lo agradesco

Avatar de Usuario
Jahaziel
Mensajes: 158
Registrado: Sab Abr 06, 2013 7:51 pm
Cuenta de Twitter: @Jahaz2099
Ubicación: Querétaro, Qro
Contactar:

Re: Ayuda con medidas de Marquee de Aerocity y minicute

Mensaje por Jahaziel » Vie Jul 10, 2020 12:11 am

Se me complico algo por dejarlo para el inicio de año del 2020 me agarro la pandemia y se me cargo el trabajo, pero aqui esta el marquee holder de la Minute en DWG (AUTOCAD 2018), Astro City en DWG (AUTOCAD 2018), Aero City en DWG (AUTOCAD 2018),Capcom Q GrandAm 25 en DWG (AUTOCAD 2018), Capcom Impress en DWG (AUTOCAD 2018).

Capcom Minicute vas a necesitar:

- Panel Frontal Acrílico transparente de 3 mm espesor
- Panel Trasero Acrílico transparente de 3 mm espesor
- 3 Tornillos de cabeza allen de acero inoxidable A2 M4 x 10mm
- 1 Tuerca de domo A2 M4 de acero inoxidable
- 2 Arandelas M4 de Acero Inoxidable


Sega Astro City Vas a Necesitar:

- Panel Frontal Acrílico transparente de 4 mm espesor
- Panel Trasero película transparente de 0,5 mm espesor
- Separadores Acrílico transparente de 5 mm espesor
- 2 tornillos de cabeza Allen de acero inoxidable A2 M4 x 8mm
- 2 tornillos de cabeza allen de acero inoxidable A2 M4 x 16mm
- 2 tuercas de cúpula A2 M4 de acero inoxidable


Sega Aero City Vas a necesitar:

- Panel Frontal Acrílico transparente de 8 mm espesor con biselado
- Panel Trasero Acrílico transparente de 2 mm espesor

Utilizando el archivo Aero City podrás cortar el panel frontal y el panel trasero
con el archivo Aero City biselado podrás hacer el biselado que lleva el panel frontal


Capcom Q GrandAm 25 Vas a necesitar:

- Panel Frontal Acrílico transparente de 5 mm espesor con biselado
- Panel Trasero Acrílico transparente de 3 mm espesor

Utilizando el archivo Q25 podrás cortar el panel frontal y el panel trasero
con el archivo Q25 biselado podrás hacer el biselado que lleva el panel frontal

Capcom Impress Vas a necesitar:

- Panel Frontal Acrílico transparente de 3 mm espesor
- Panel Trasero Acrílico transparente de 3 mm espesor
- 2 tornillos de cabeza Allen de acero inoxidable A2 M4 x 10 mm
- 2 tornillos de cabeza allen de acero inoxidable A2 M4 x 12 mm
- 2 tuercas de acero inoxidable A2 M4
Adjuntos
Minicute.rar
(64.39 KiB) Descargado 11 veces
ASTRO CITY.rar
(21.56 KiB) Descargado 7 veces
Aero City biselado.rar
(26.43 KiB) Descargado 5 veces
Aero City.rar
(25.44 KiB) Descargado 7 veces
Q25 biselado.rar
(42.38 KiB) Descargado 6 veces
Q25.rar
(25.71 KiB) Descargado 5 veces
Capcom impress.rar
(27.46 KiB) Descargado 6 veces

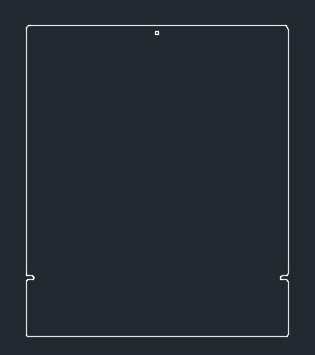

Capcom Impress.jpg
Capcom Impress.jpg (171.48 KiB) Visto 1024 veces
Capcom Mini cute.jpg
Capcom Mini cute.jpg (162.94 KiB) Visto 1024 veces
Capcom Q25 Biselado.jpg
Capcom Q25 Biselado.jpg (170.01 KiB) Visto 1024 veces
Capcom Q25.jpg
Capcom Q25.jpg (166.66 KiB) Visto 1024 veces
Sega Aero City Biselado.jpg
Sega Aero City Biselado.jpg (173.68 KiB) Visto 1024 veces
Sega Aero City.jpg
Sega Aero City.jpg (169.39 KiB) Visto 1024 veces
Sega Astro City.jpg
Sega Astro City.jpg (173.85 KiB) Visto 1024 veces

ronalvel
Mensajes: 9
Registrado: Lun May 08, 2017 11:32 am

Re: Ayuda con medidas de Marquee de Aerocity y minicute

Mensaje por ronalvel » Vie Jul 24, 2020 6:15 am

Gracias por compartir

Enviado desde mi SHIELD Tablet K1 mediante Tapatalk
