Buenos dias a todos.queria saber si me pueden dar una mano con una placa mk 1 blood.la placa tiene una falla grafica,le hice el test y muestra que u5 esta dañada.el tema es que muestra la posicion en la placa original y no se cual seria en la placa blood.
Alguien podra orientarme para saber que ram es en la placa copia? Le adjunto imagenes.desde ya muchas gracias

Buenas, puedes poner una foto de la falla?


Enviado desde mi iPad utilizando Tapatalk

Buenas tardes.hay dos imagenes.donde muestra la ubicacion de la ram

Es una labor difícil como sabes. Yo empiezo por buscar que es U5:

5164, 6164, or 6264 are good. Try to get one with an L in the suffix for low power data retention.

Fuente: https://forums.arcade-museum.com/showthread.php?t=62947

Ya con eso, puedes buscar RAMs de ese tipo y tamaño, y limitar a por lo menos un par. Ya limitado, puedes ponerte a revisar con punta logica las lineas de activacion para tratar de detectar cuando hace la prueba de cada una.

Gon escribió:Buenas tardes.hay dos imagenes.donde muestra la ubicacion de la ram

Buenas, me refería a imagen del juego , me parecio entender en el mensaje que el juego arranca con fallos, o se queda en la pantalla de test?


Enviado desde mi iPad utilizando Tapatalk

Buenos dias,gracias a los dos por ayudarme.el juego arranca bien.solo tiene un defecto en la imagen.subo unas fotos.no se mucho sobre este tema pero voy a tratar de repararle

Buenas, por lo que veo, no solo los sprites son afectado no?
Los fondos tb verdad?

Un pequeño truco que hacen algunos, aunque un poco agresivo, con el datasheet de la ram en mano, puentean las lineas de direcciones y observan su comportamiento para acotar la falla.

Es agresivo, pero yo lo he hecho alguna vez, lo mas adecuado sería meter el osciloscopio en las lineas de direcciones y datos.


Enviado desde mi iPad utilizando Tapatalk

Buenos dias.es una buena idea.lo que sucede es que no estoy seguro en que sector esta la memoria.pero voy a probar.muchas gracias

Gon escribió: ↑Vie May 01, 2020 8:24 am Buenos dias.es una buena idea.lo que sucede es que no estoy seguro en que sector esta la memoria.pero voy a probar.muchas gracias

Ya buscaste los tipos de memoria que te señalé?

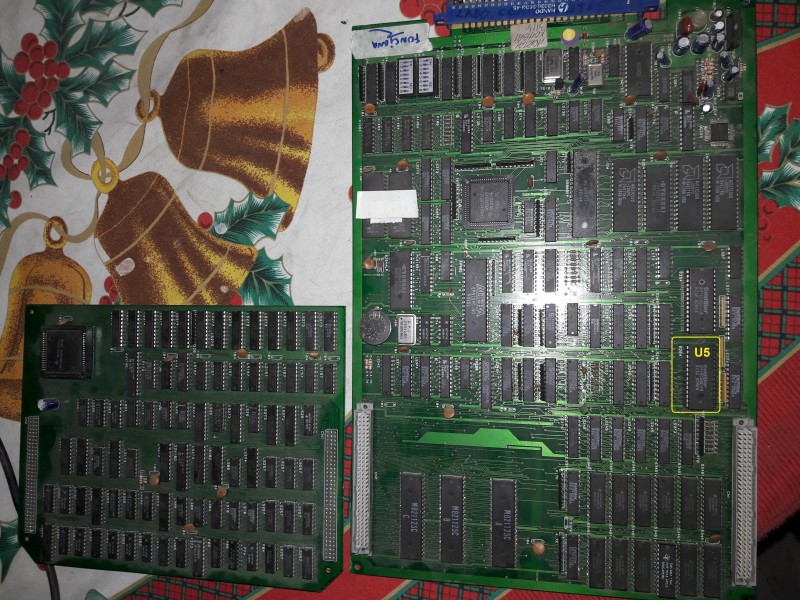

La memoria RAM U5 en tu Mortal Kombat Bootleg es una SRAM 8K x 8 dip28 y se ubica donde indica la imagen adjunta.
