Buenos dias y saludos nuevamente desde España,siguiendo con los tutoriales de Artemio ahora a tocado introducir nuevamente las llaves a este pedazo juego de Sega el Moowalker original de System 18 en dos placas que tengo que nunca he conseguido hacer funcionar.
Ahora empieza a complicarse la cosa,siguiendo todos los pasos he conseguido intruducir nuevamente llaves nuevas,he probado nuevamente pero ninguno de los dos juegos ha funcionando,tambien he sustituido todos los condensadores,menos este y nada tampoco.
No lo tenian en la tienda fisica y lo he pedido por internet,me llegara en unas semanas.
Segun dice el gran Artemio,en otro de sus tutoriales sobre capacitadores este super capacitador puede ser la causa que no funcione?ya que esta al lado de la CPU FD1094
Esa en la primera duda que tengo.
Ahora la segunda duda,en la segunda placa que tengo del Moowalker identica que la primera,misma version y roms he observado que tiene dos componentes rotos y con la otra placa he podido fotografiarlos los que son para ir a comprarlos nuevamente en la tienda de electronica y son estos:
En la tienda no han sabido decirme claramente que componentes son y no los he podido comprar,si alguien por favor me echa una mano a identificarlos,me han dado este este pero no estaba muy convencido el tio.
Las dos placas parecen comportarse casi igual cuando las conecto un pantalla fija de un color con cuadros,espero haberme explicado bien.


Un abrazo y a cuidarse en estos tiempos tan dificiles que pasamos.

Qué tal!

Para el caso del capacitor de 0.1F y 5.5v puedes removerlo de la PCB y revisar su valor con medidor ESR. Si funciona correctamente entonces tu problema no es debido a este elemento.

Para el componente etiquetado como 106F, se trata de un capacitor de tantalio de 10uF. Lamentablemente en la imagen no se logra ver el voltaje, pero te comento que hay de 16V, 25v, 35v y mas. En los casos donde no se especifica el valor, lo mas seguro es optar por el de mayor voltaje, aunque en este tipo de PCB es común tener valores de 16v y 25v.

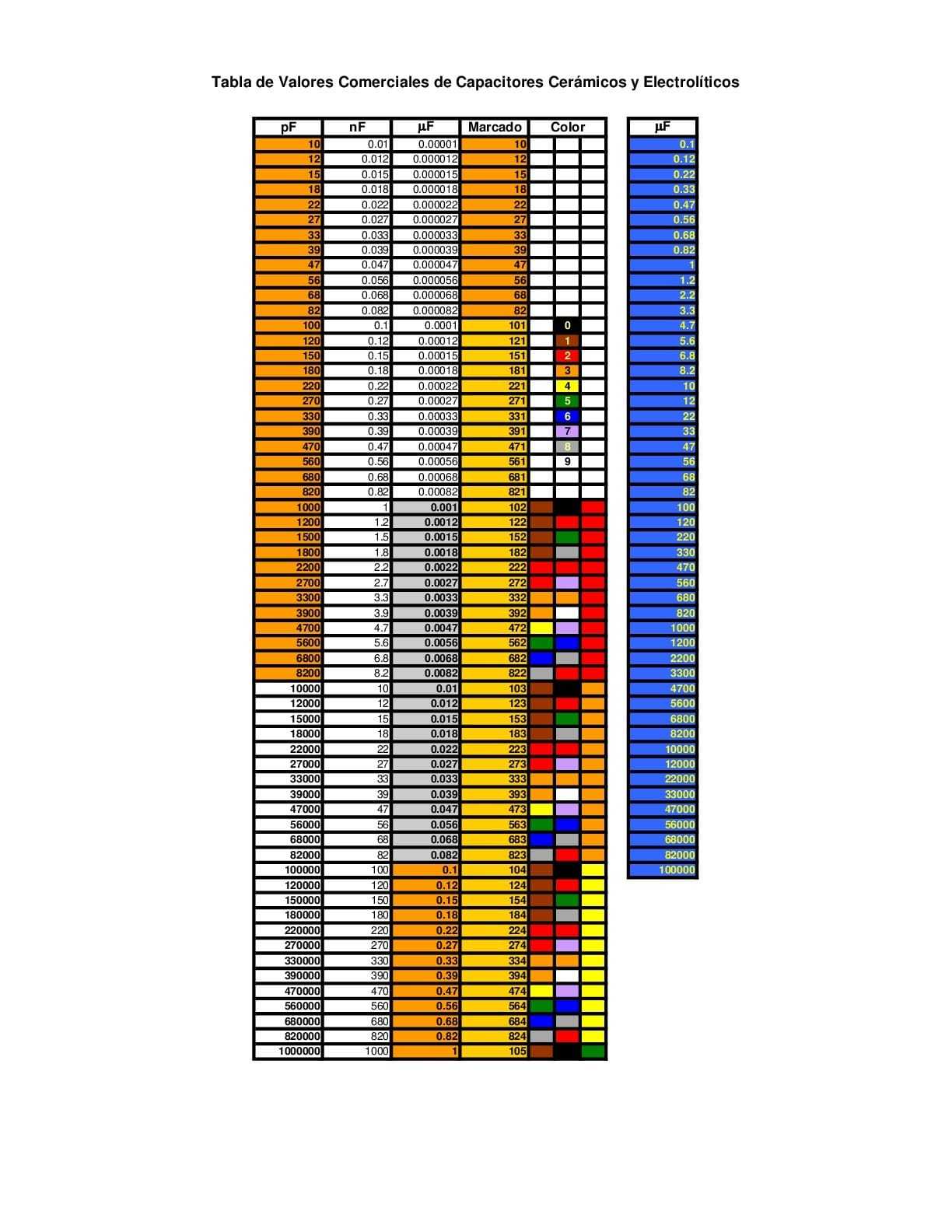

Para el otro componente, si consideramos la leyenda C89 (usualmente los capacitores se indican con la C, así como las resistencias con la R) y el dibujo impreso en la PCB(--||--), también parece indicar que es un capacitor, pero para estar seguros tendrías que removerlo y con medidor ESR comprobar el valor. De confirmarse que se trata de un capacitor el valor debería ser de 0.022uF según el código de colores para capacitores. Saludos!

Saludos y que bueno que SpaceMx te contestó, yo tuve un día muy pesado y hasta ahora puedo responder.

Del Supercapacitor, es sólo para retener los valores de configuración sin no mal recuerdo, por lo que difícilmente será la causa del problema.

Si tienes manera y para descartar que sea el CPU o las llaves, puedes poner algún 68000 normal en su lugar de la misma o mayor velocidad y un set de rom desencriptadas, solo para descartar.

Esa PCB en particular, la de moonwalker, tiene el mejor set de pruebas de System 18, pero por desgracia no puedes acceder.. lo cual debe significar que la falla es a nivel de BUS o de CPU. Si no puedes usar el set de roms descifradas y otro CPU, tendrás que diagnosticar con punta lógica u osciloscopio.

Saludos (anoche estaba muy cansado para contestar, pero me tomé la libertad de quitar los enlaces y subir las imágenes al foro en tu post, hice esto para que las imágenes se mantengan en el sitio, es terrible que cuando uno busca años después esté el post sin imágenes, espero no te moleste)

Muchas gracias por contestar los dos, ahora ya tengo identificados los dos componentes y mas claro que seguramente no sea por el super capacitador.

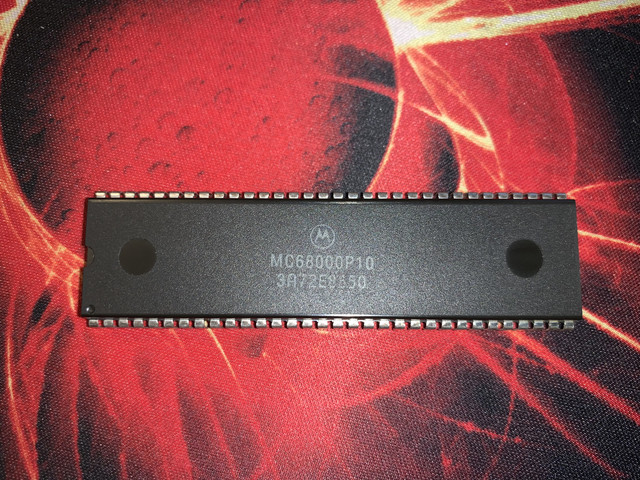

Tengo la posibilidad de hacer lo que me comentas Artemio tengo este CPU:
Estoy esperando un programador que compre para poder grabar eproms y entre ellas permite grabar las 27c100 de esta placa pero no se que set de roms tengo que utilizar, esta es la placa y son las dos identicas las que tengo,con las mismas numeraciones en todo.
Si me puedes decir donde encontrarlo el set para descargarlo te lo agradecería y tengo la duda si tengo que grabar todas o solo un par como las de Sega resurrection.
Por lo de las imágenes no me importa para nada es que no se otra manera para poder ponerlas en el foro y que se vean.
Otra cosa y la mas importante, ayudáis mucho en este foro mas que en los foros de mi propio país para que lo sepáis.

Un saludo.

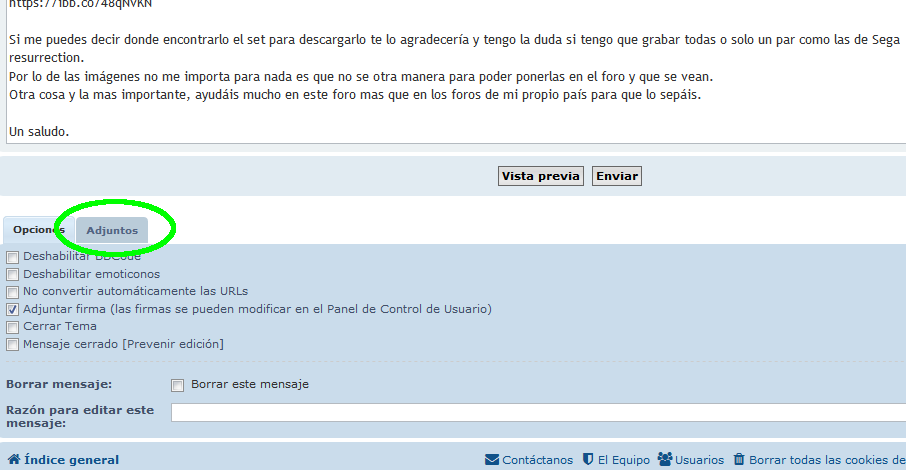

Muy bien, te dejo una imagen de donde dar click para poner imagenes adjuntas:
Ahora bien, para responder a tus preguntas te recomiendo. Abre google y busca: moonwalker unencrypted roms te va a aparecer un link con las descargas.

Para saber cual set necesitas, lee el numero de los CPUs y descarga el set adecuado. Éste sólo contiene las que debes grabar.

Mis disculpas por poner enlaces no permitidos en el foro, pero no estaba seguro y ahora si.
En cuanto me llegue el grabador probare lo que me has comentado.
Ahora bien si siguen sin funcionar las placas, lo del Bus no tengo ni idea de lo que es y tampoco utilizar una punta lógica.

Te recomiendo te pongas a leer estos threads y ver esos videos:

viewforum.php?f=20

Alli al principio están todas las bases, y podemos irte ayudando si quieres aprender. Puede parecer abrumador, peor todo es fácil.. sólo son muchas cosas, y con interés y tiempo las puedes superar.

Pues si que voy seguir viendo videos tuyos y leyendo el foro porque ahí muchísima información y poco a poco a ver si aprendo algo porque es una cosa que me encanta.

Muchisimas gracias.

Esperando a que me llegue el programador para probar lo que me dijo Artemio, os pongo una imagen de la pantalla de lo que me sale al conectar la placa por si sabéis por donde puede ir la cosa.
