En aquél entonces traté de buscar la causa, y después de mucho batallar encontré que era una especie de falso que se eliminaba si se presionaba sobre ciertos circuitos de montaje superficial (SMDs). Procedi a usar una pistola de aire sobre ellos para tratar de hacer que la soldadura fluyese de nuevo. Pero tuve muy poco éxito, mi herramienta da 450 centígrados en teoría, y no eran suficiente para fundir la soldadura de los SMDs aún usando flux.
Debido al poco éxito, mejor repasé cada una de las patas de los SMD con mi cautín, un Weller en temperatura 4 con punta delgada, y el problema parecía haber mejorado. pero seguía presente.
Dejé la placa por un tiempo, la verdad me molesta tener hardware que no funciona, pero asumí que excedía mis actuales capacidades.
Éste fin de semana, Sr_pixel acudió a mi casa con una Sunset Riders que tenía un problema similar, una bootleg que bien podría no valer el tiempo.. pero era una oportunidad para aprender. Procedí de la misma manera, con la pistola de aire a 450. En este caso, fluyo a la perfección. Mantuve el SMD presionado con una herramienta sencilla y después de acabar y probar, funcionó nuevamente.
Emocionado, probé de nuevo con Gaiapolis, pero no hubo éxito. No recordaba si había probado 450 grados, y de haberlo hecho no hubiera funcionado. Al día siguiente intenté de nuevo, pero ésta vez removí las patitas de la PCB y resoldé presionando el chip. La verdad no sé porque no se me había ocurrido tratar de mantenerla lo más plano posible y ejercer la presión sobre el SMD. Así hice con los tres que principalmente creía causaban el problema, y la probé. Funcionó de maravilla, mover la placa o tocarla no causaba los problemas. Sin embargo había un problema: Un patrón de caracteres sobre la imagen de manera constante. Así es, había dejado dos pines de la placa en corto.

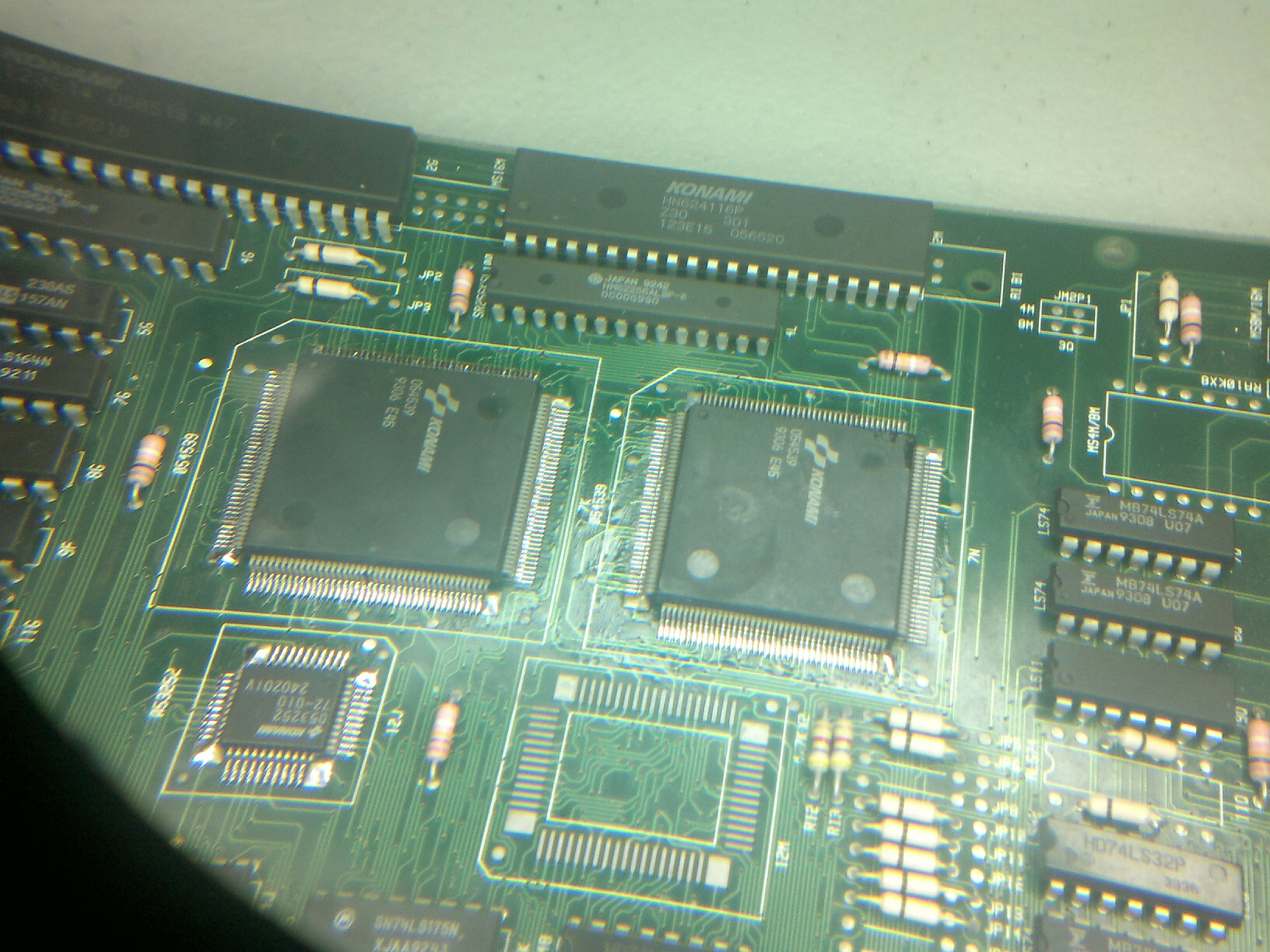

- SMDs de gaiapolis vistos a través de lupa 8x
- Gaiapolis.jpg (1018.28 KiB) Visto 4369 veces
Después de localizarlos y remover la soldadura cuidadosamente con el cautín, tengo un Gaiapolis funcionando.
