Esperando que el siguiente aporte sea de utilidad, siguiendo los tutoriales de Artemio para evitar el uso de baterías en las CPS2 y dado que tenia que enviar a fabricar unas PCBs a china para un proyecto personal, decidí entonces hacer un pequeño diseño que facilite el uso del Arduino nano y tratar que se vea estéticamente lo mejor posible. A continuación les dejo un render del diseño final, también les dejo los archivos de la PCB en KiCAD así como los Gerbers si es que desean mandarlos a fabricar, en mi caso los mande a hacer en JLC PCB, son económicos su envió hay de precios pero en general es bueno.
Aquí el render la PCB
- Desuicide_CN9.jpg (75.33 KiB) Visto 5328 veces

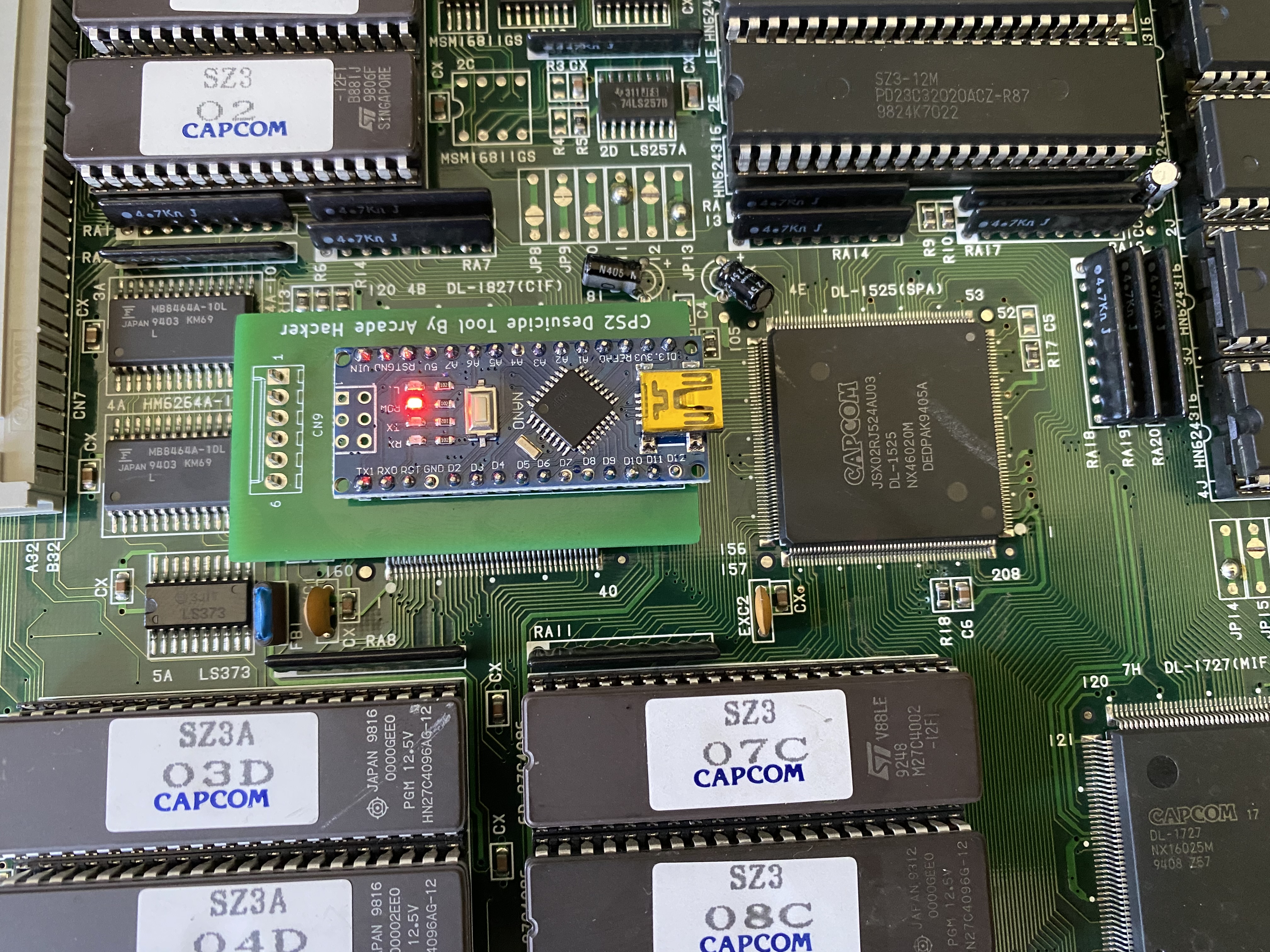

Aqui algunas fotos de los resultados en un street fighter zero 3 asia:
Gracias banda, espero esto pueda aportar a lo mucho que los foros me han ayudado.
Saludos
