Hola, hace poco me hice con una Sega Astro City, venia con el sistema MVS y el King of Fighters 99.
Estoy investigando sistemas para poder jugar mas juegos, las placas originales aunque no descarto comprarlas si encuentro alguna que me guste y la consiga a buen precio.

De lo que he investigado, un mister fpga con jamma o un pc son las opciones que mas me gustan, pero los Mister están agotados, y el tema de pc lo veo algo complicado, quizás mas adelante que aprenda un poco mas del tema.

Por ahora compré un Pandora box DX, que me parecía que era plug and play, pero creo que el jamma de mi gabinete no tiene el mismo pinout que la Pandora Box.

La Astro City viene con 6 botones, 4 funcionan para el juego original y ademas ya trae un arnes para conectar los otros que faltan.
La primera duda que tengo es que veo que el botón 4 está conectado tanto al jamma como al arnés, eso no genera ningún problema?

Y la otra duda es si hay algún tipo de adaptador de MVS a Pandora Box que corrija los pinouts e incluya conexión para el arnés de patada, prefiero no cablear.
Si no lo hay, me podrían ayudar diciéndome como hacer la conexión para conectar la Pandora Box.

Muchas gracias.

Un saludo a todos

Que tal, nunca he usado una pero los manuales se supone tienen el pinout, para que hagas algún adaptador:

https://www.arcadomaniashop.com/WebRoot ... Manual.pdf

Gracias Artemio

Estuve viendo los pinouts de MVS, conseguí el manual del que tengo, pero solo de ver las conexiones no me cuadran ya que mi Jamma tiene cables en todos los pines menos los H-7 y M-11 y S.

Como puedo saber a que están conectados los pines K-9 y d-26? se supone que no deberían teer conexiones.

Por cierto le pusieron un boton extra en la parte de abajo para meter creditos, aun asi funciona el contador y el monedero.

Me gusta la idea de hacer un adaptador y no tener que recablear, me podrías pasar algun enlace de como hacerlo? Y tambien sugerirme donte comprar el material?

Anexo pinout sacado del manual del MVS que tengo y como está mi conector Jamma.

MANUAL MV-1C
https://ibb.co/2FD8BgD

MI JAMMA
https://ibb.co/BzBqZx8
https://ibb.co/nDjhYnT
https://ibb.co/T0VCJMK

Saludos

Acá la info:
http://wiki.arcades.mx/index.php/Adaptador_JAMMA

De los materiales, será buscar más proveedores. Para saber a donde van, puedes usar tu multimetro en modo de continuidad.

Gracias Artemio.

Hola de nuevo, ya instale la pandora box dx por medio de jamma, la experiencia de juego es horrible, algunos juegos no corren a la velocidad que deberian, le instale el pandory 1.10 FR1, mejora algo, pero de todas formas no me gusta.

Estoy pensando en ponerle una raspberry pi con jamma, pero el tutorial de rgb pi, hablan de checar el pin 3 y obtener un voltaje exacto 5.25
Mi pregunta es, como le hago para subir el voltaje en la fuente de poder? me da 4 y fracción, no recuerdo exacto.

He visto que algunas fuentes traen un potenciómetro para subir el voltaje pero no le encuentro a la mía.

Adjunto foto de fuente.
https://ibb.co/85Xv7wt

Me podría alguien ayudar con esto?

Muchas gracias.

Si, he leído que son terribles, pero me reservé juicio.. soin basicamenet raspberries más viejas con versiones de mame aun más viejas que en raspberry.

Aca una liga con fuentes de Asto city, en algunas se ve donde estan los potenciometros:
https://wiki.arcadeotaku.com/w/New_Astro_City_PSUs

Gracias Artemio

Pues si, son productos plug and play, con muchos juegos, pero la experiencia deja mucho que desear, en mi opinión.

Mi modelo de fuente es 400-5198, viene en la página que me mandaste, pero no dice mucho de ella, solo unas fotos del frente, del lateral y desde arriba en las que no se ve el potenciómetro.

Solo le veo el volumen y donde va el fusible.
Tengo que abrir la fuente para encontrarlo?

Gracias

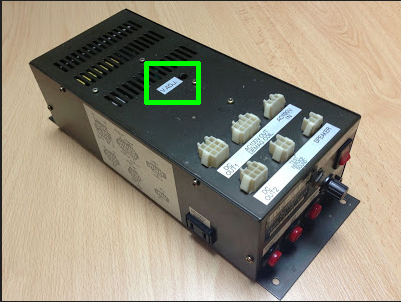

No tengo una, pero supongo es donde dice VOL ADJ de la foto (Voltaje Adjust)

Hola, con el trabajo no habia podido checar los mensajes

Muchas gracias Artemio, ya pude subir el voltaje y ya tengo configurado RGB PI

Te agradezco mucho tu apoyo.
