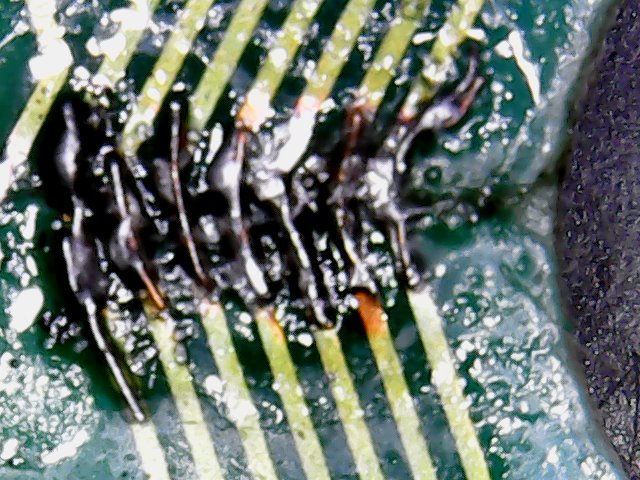

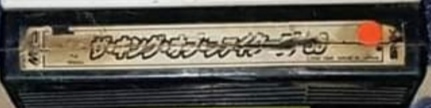

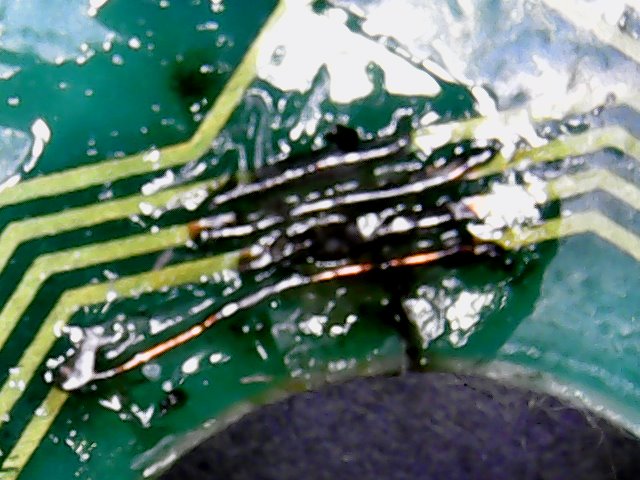

Buen Dia, busco de su ayuda para poder reparar un cartucho MVS de KOF 96 "Japones", lo compre en un lote de juegos y el vendedor me indico que tenia problemas de audio, lo abri para limpiarlo y ver si encontraba algún pin roto o sucio, después de revisar cuidadosamente encontré que tenia un golpe en el mismo lugar del tornillo faltante, lo cual rompio las pistas de ambos lados de la tarjeta superior, pero no afecto aparentemente la tarjeta inferior, intente reparar las pistas sin exito al no tener experiencia en soldar pistas tan diminutas, con ayuda de un video de un amigo de otro estado pude hacer el soldado de cable de cobre con ayuda de un microscopio USB de las pistas lo mejor que pude, pase de tener un sonido distorsionado a no tener ningún sonido, adjunto las fotos de las placas y el test del UNIBIOS para ver si eso puede ayudar en algo.
Saludos
Gerardo Gutiérrez

Revisaste continuidad con el multímetro?

Si, revise continuidad cuando terminaba de soldar cada pista, pero estoy pensando que puede ser que al armarlo pude apretar de mas los tornillos y aflojar alguna pista, le voy a volver a dar una revisada y ver si le puedo poner un cartón o algo de soporte a la placa.
Saludos
Gerardo Gutierrez

Supongo la hicste de chip a chip? perdón por preguntar, pero es mejor hacerlo.

Si, revise de chip a chip, pero considero que al no tener tanta experiencia en soldar pistas tan delicadas pude haber dejado una soldadura muy debil, asi que volvere a revisar la continuidad para ver si no se llego a mover alguna soldadura.
Saludos
Gerardo Gutiérrez

Va, nos cuentas

esas lineas que reconstruiste son para efectos de sonido, ahi deberias de checar continuidad entre en el custom de snk y ver hacia donde van y sobre todo, que no haya continuidad entre esas mismas reconstruidas o arruinaras las memorias V;Por otra parte si no te da nada de sonido revisa la memoria M1,desoldala, dumpeala y fijate que este haciendo una correcta lectura, de lo contrario habra que cambiarla

salu2
