Observación: El control solo responde con algunos comandos, de los 6 botones que tiene solo funcionan 3.
Hipótesis: El cable puede tener algún tramo roto o los conectores que van a la consola estan mal.

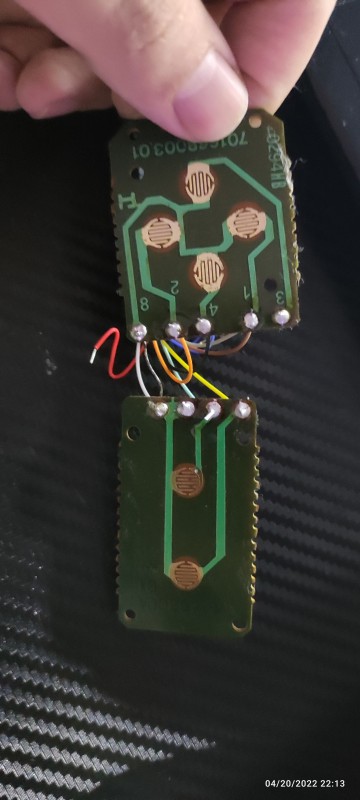

Experimentación: Desarmado del control y revisión de cada uno de los pines buscando continuidad con ayuda de un multimetro, esperando escuchar un pitido en las conexiones correctas.

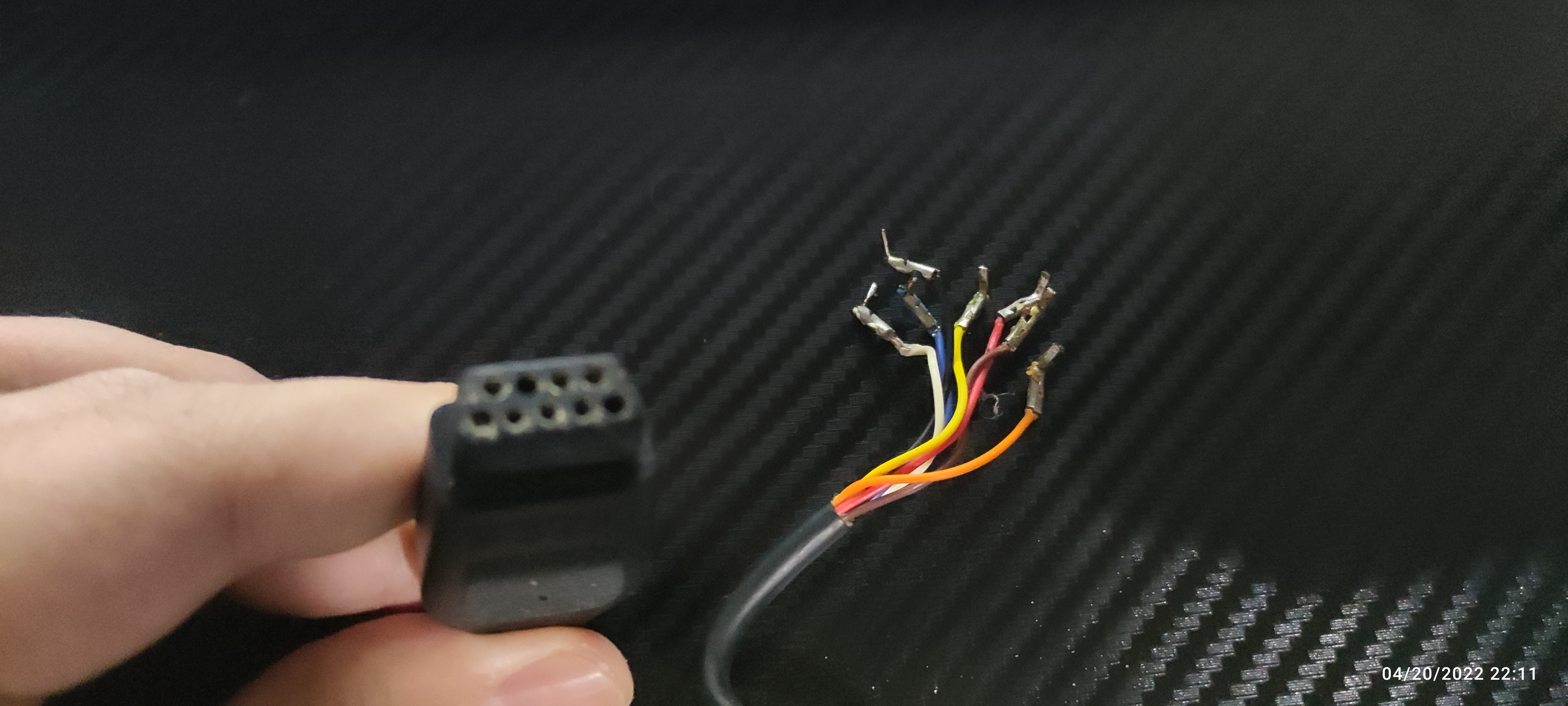

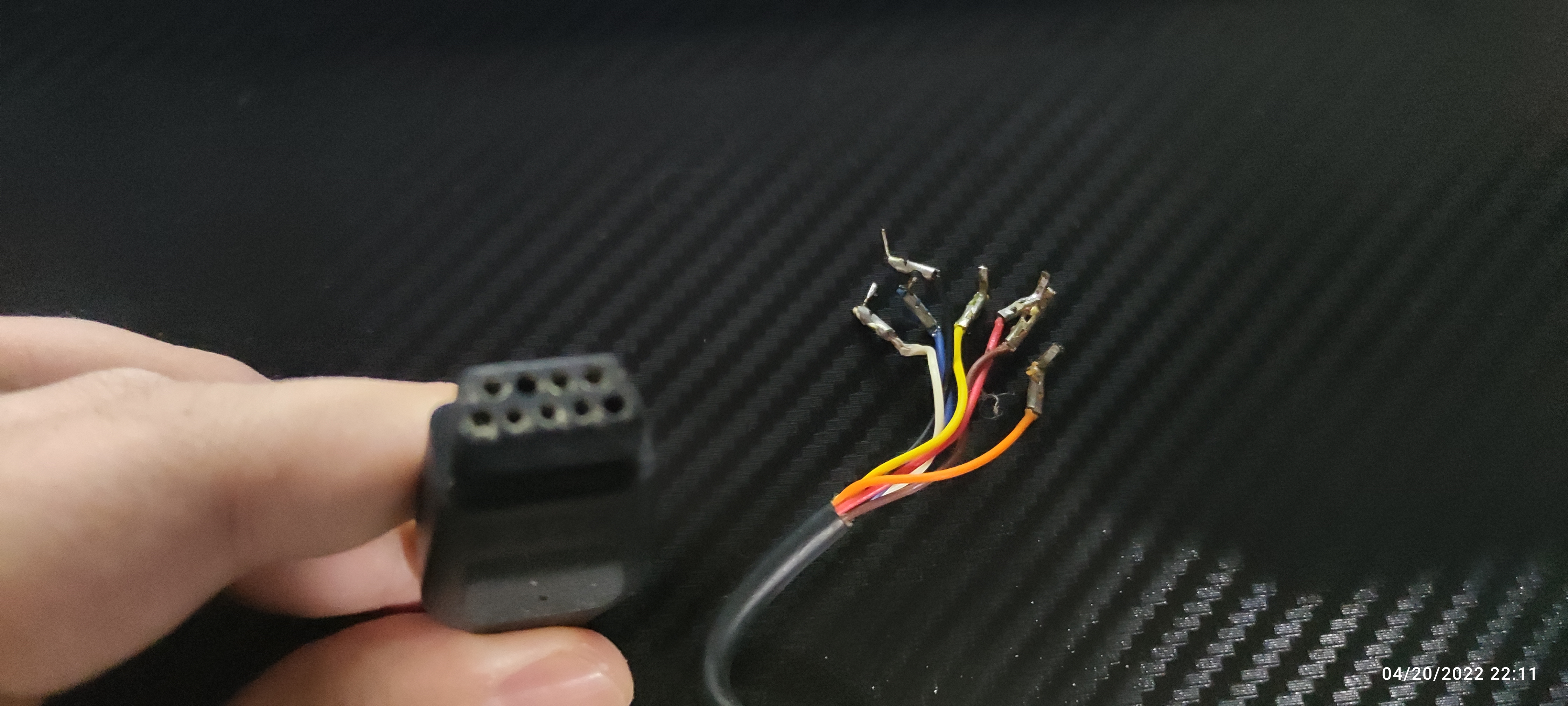

Análisis: No se tiene continuidad en 3 pines y se observa que el conector esta muy oxidado, asi como que le faltan pines probablemente a causa de la oxidación y el continuo uso.

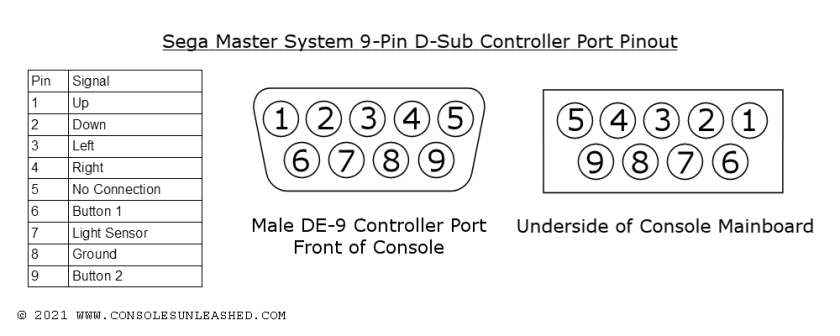

- sega-master-system-controller-port-pinout.png (88.36 KiB) Visto 3152 veces

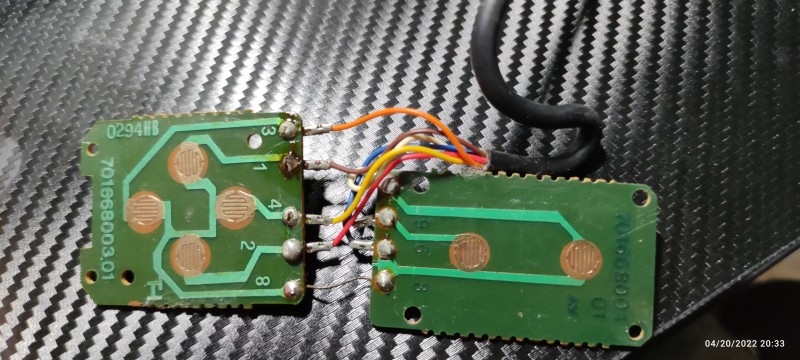

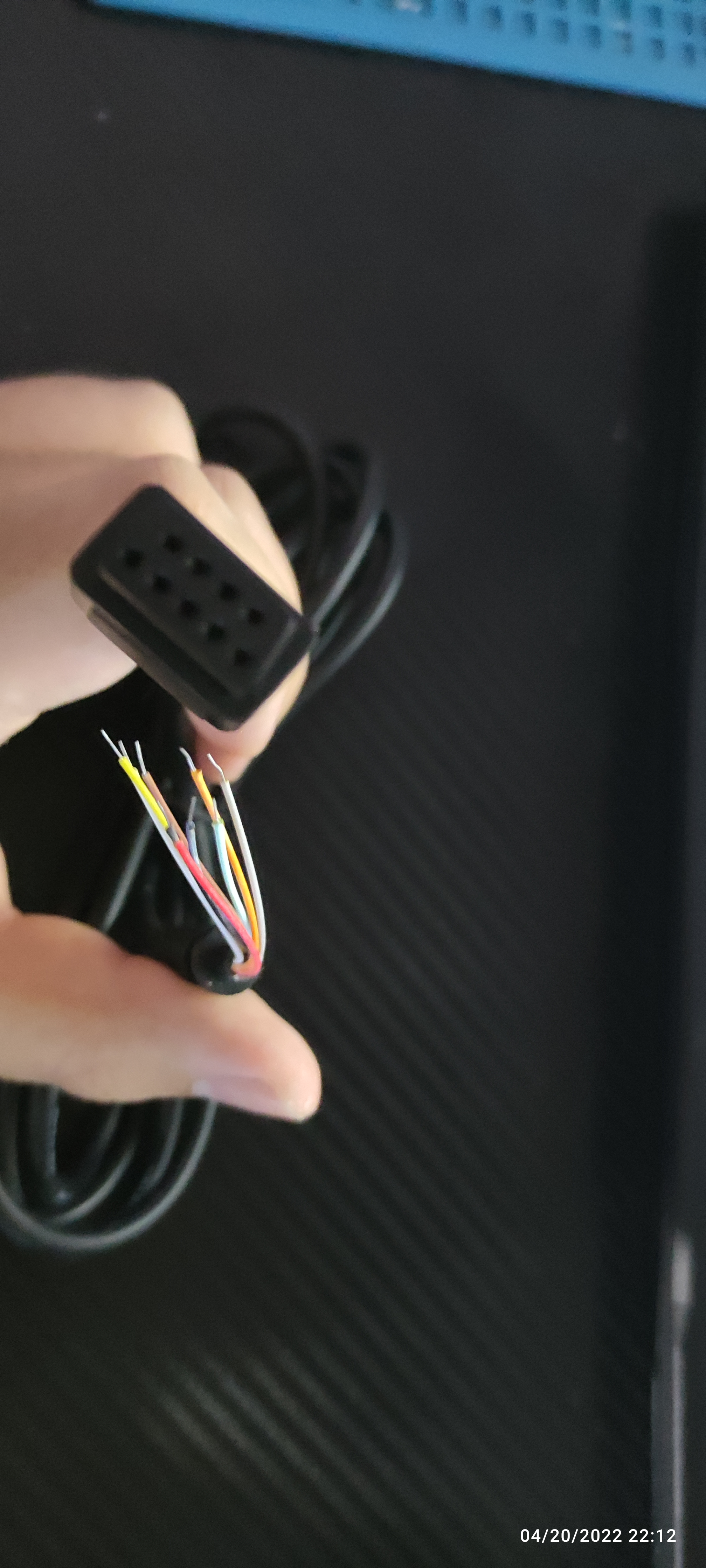

Solucion: Decidi que era mas facil comprar un cable de repuesto y cambiarlo, por lo cual después de investigar un poco descubri que el cable del Atari 2600, Sega Master System, Sega Genesis (Sega Megadrive) utilizan el mismo cable conectado de diferente manera por lo cual se puede comprar el de repuesto para cualquiera de los 3 y hacer la conexion utilizando el diagrama de pines, decidi comprar este https://es.aliexpress.com/item/1005002928285401.html , después de soldar el cable nuevo repetí la prueba con el multimetro primero con cada pin y después al armar el control de nuevo hice la prueba de cada botón del control poniendo una punta del multimetro en el pin de ground (8) y la otra punta en el botón a revisar, presionando el botón para ver si se escucha el pitido, después hice la prueba con la consola y funciona adecuadamente.
Saludos
Gerardo Gutiérrez
