Problema con NES RGB
Hola,

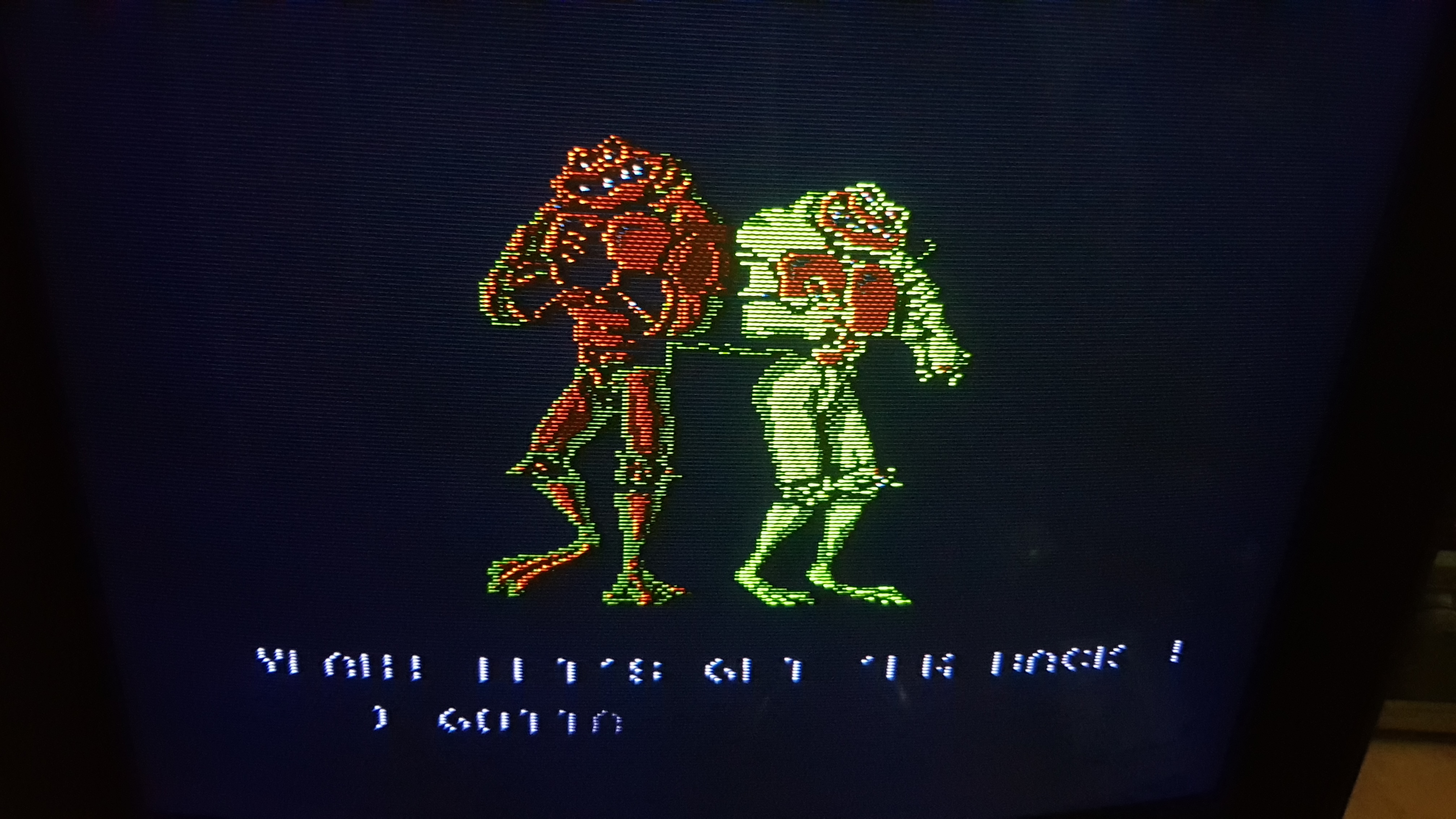

tengo un NES con mod para RGB de Tim Worthington (https://etim.net.au/nesrgb/) funcionaba bien, sin embargo, últimamente he tenido problemas con la imagen:

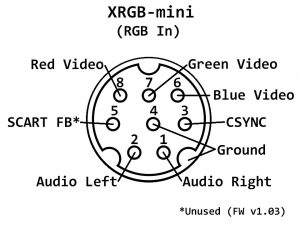

Al principio pensé que era algún problema con mi cable con pinout de XRGB mini
hacia JP21 por lo que probé con otro cable, sin embargo el problema persiste. Revisé la continuidad del mod hacia el extremo JP21 del cable y no encontré algún problema con ello. ¿Alguna idea de qué otra cosa podría revisar? Igualmente probré el monitor con un SNES sin problema alguno.
tengo un NES con mod para RGB de Tim Worthington (https://etim.net.au/nesrgb/) funcionaba bien, sin embargo, últimamente he tenido problemas con la imagen:
Al principio pensé que era algún problema con mi cable con pinout de XRGB mini
hacia JP21 por lo que probé con otro cable, sin embargo el problema persiste. Revisé la continuidad del mod hacia el extremo JP21 del cable y no encontré algún problema con ello. ¿Alguna idea de qué otra cosa podría revisar? Igualmente probré el monitor con un SNES sin problema alguno.
-
JuanCarlos
- Mensajes: 71
- Registrado: Vie May 31, 2019 9:03 pm
- Cuenta de Twitter: @jclorien
Re: Problema con NES RGB
Probablemente un problema con algún capacitor.

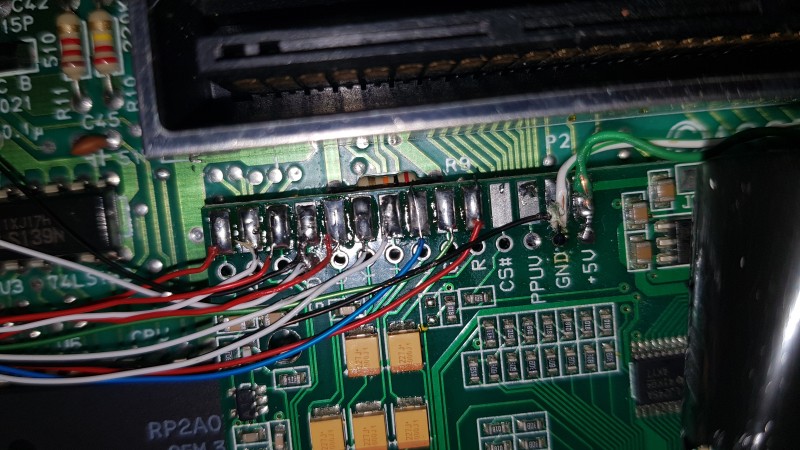

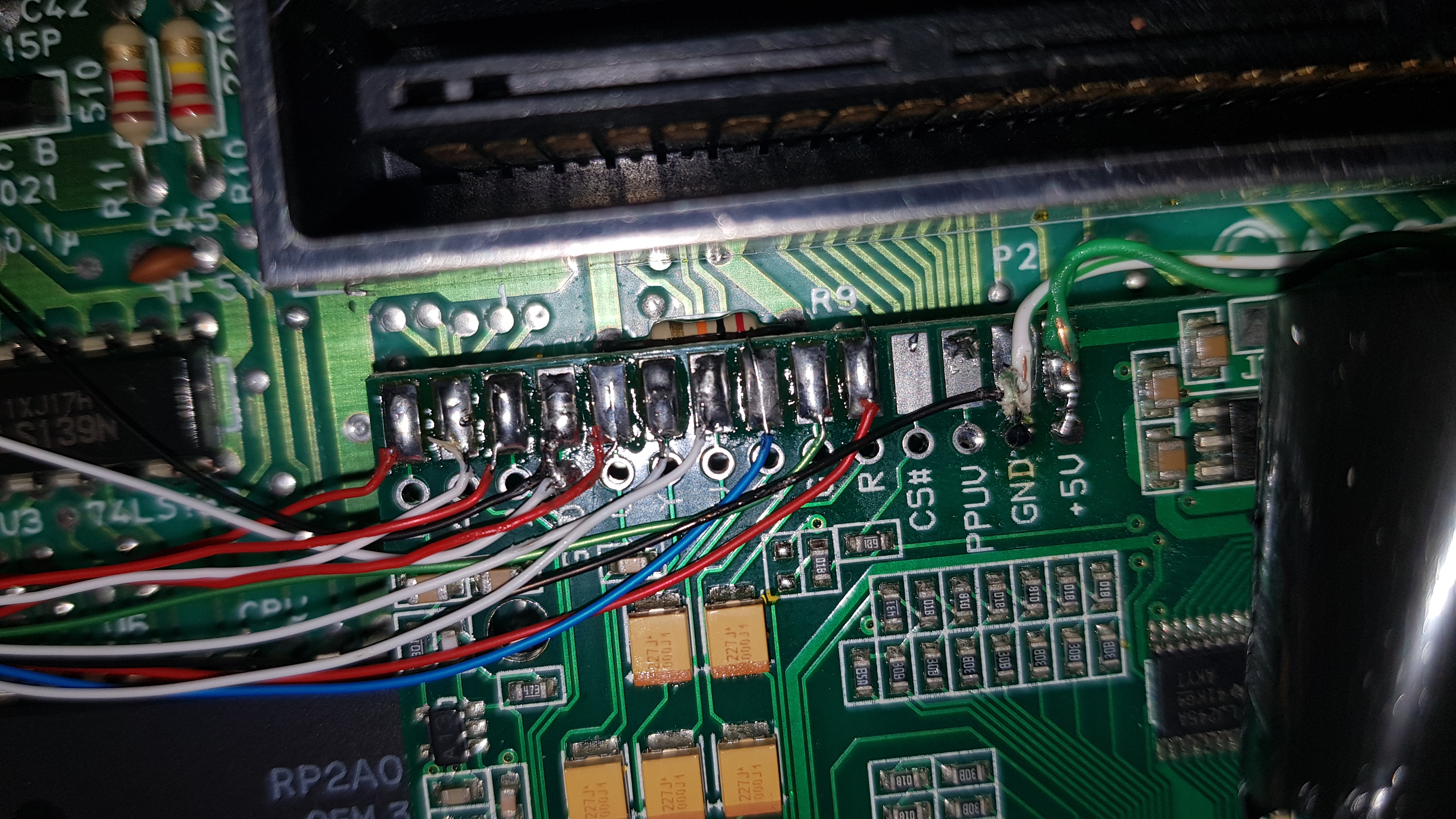

De lo que alcanzo a ver, pareciera que los cables verde y blanco (5V y GND) no se ven bien soldados. Podrías checar si hay algún corto entre todos esos cables que tienes soldados y comenzar por ahí.
Saludos.
De lo que alcanzo a ver, pareciera que los cables verde y blanco (5V y GND) no se ven bien soldados. Podrías checar si hay algún corto entre todos esos cables que tienes soldados y comenzar por ahí.
Saludos.
Re: Problema con NES RGB
Después de mucho tiempo pude cambiarle los capacitores a la consola (que como quiera era algo pendiente que tenía por hacer) y al final de cuentas el problema estaba en un capacitor de tantalio en la línea del Verde (G) en la placa del NESRGB.
https://shmups.system11.org/viewtopic.php?f=6&t=51425
Funcionó bien antes de ensamblarlo pero cuando puse las piezas metálicas que van dentro del NES me comenzó a dar esta imagen:
Será que se habrá dañado algo en el NES como la memoria, la PPU o el mismo NESRGB? Cómo podría diagnosticar?
Gracias de antemano.
Saludos!
https://shmups.system11.org/viewtopic.php?f=6&t=51425

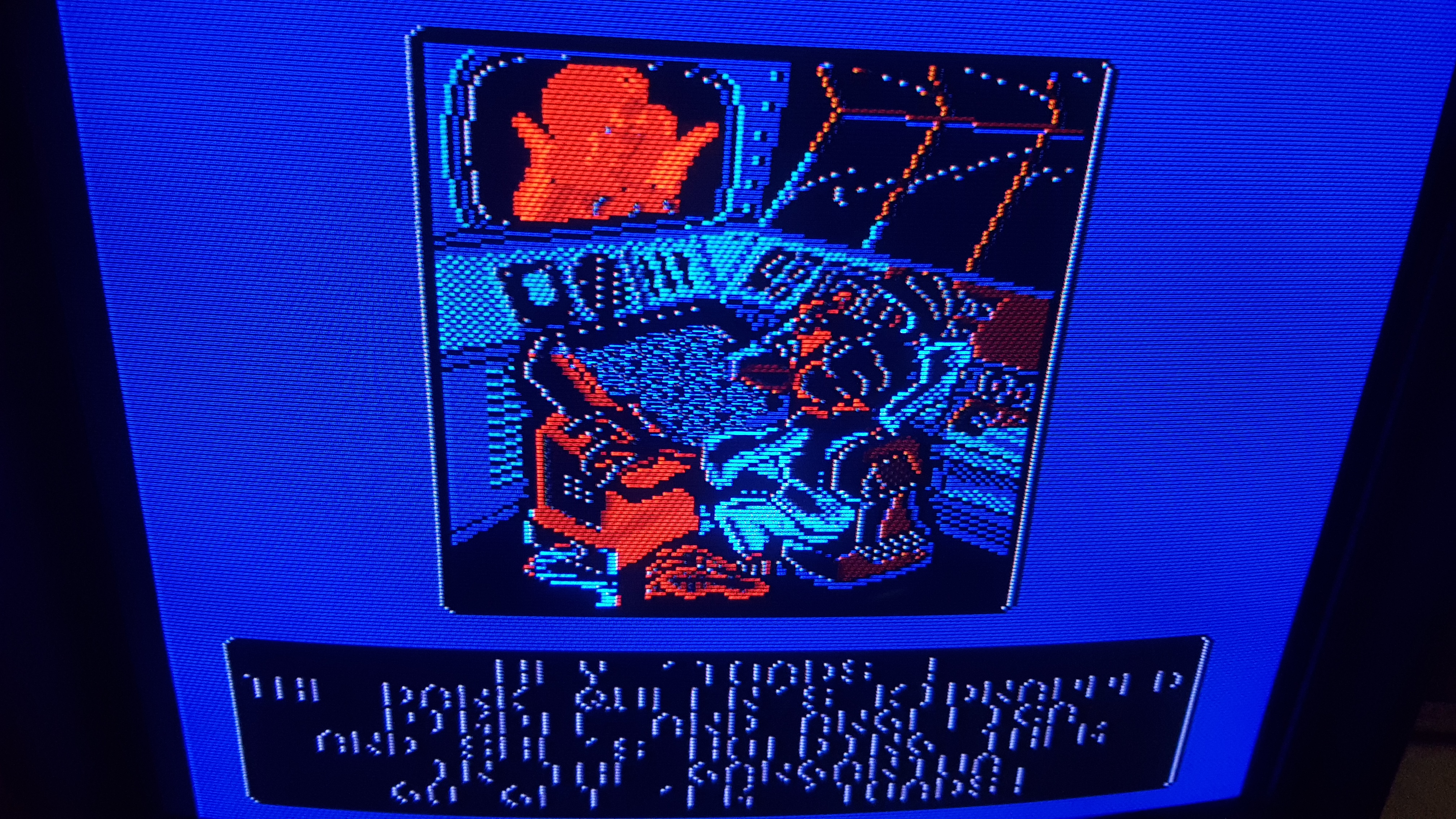

Funcionó bien antes de ensamblarlo pero cuando puse las piezas metálicas que van dentro del NES me comenzó a dar esta imagen:
Será que se habrá dañado algo en el NES como la memoria, la PPU o el mismo NESRGB? Cómo podría diagnosticar?
Gracias de antemano.
Saludos!
