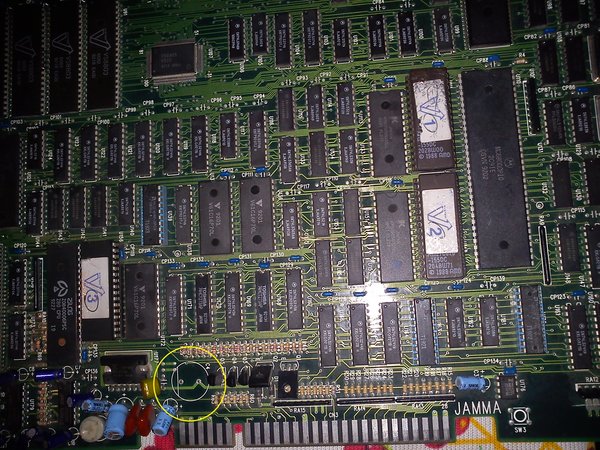

Hola a todos, tengo un problemilla con un aero fighters, en primera le hace falta un capacitor y en segunda tiene un error en gráficos, pero primero lo primero, completar la placa
Si me pueden ayudar primero identificando que capacitor falta

Supongo que no tiene audio o tiene algo de distorción, ¿no?

Ese capacitor parece ser para regular la fuente de 12 volts al amplificador de audio. Ppor la noche te paso el valor exacto.

Así es, la pista da a los 12 volts de jamma y sí, el audio se escucha distorsionado

Pues con la sorpresa de que mi PCB tampoco tiene ese capacitor, y así viene de fábrica. Y no presenta distorsión alguna.

Bueno ya chequé y tenía muy alto el volumen el ampli de la impress por eso se escuchaba feo, bueno ahora pasando a los gráficos les dejo un par de imágenes, pensaba en verificar que no exista una soldadura fría como primer paso, solo que no estoy seguro en que parte están los gráficos

Está muy raro el error. Suena a un problema en algún custom o ya en la salida de video.. la verdad nunca he lidiado con algo así.

Antes que nada, te dejo un mapa de como creo que es la PCB basado en fotos bajadas de la red, pues no la tengo frente a mi ahora.. (esta tiene el capacitor que no tienen ni la mía ni la tuya, que seguro son del mismo grupo importado)
Los chips marcados con una bolita en cyan son "customs", especialmenet diseñados para la PCB. Revisa que no tengan pines en corto, con una lupa.

Ya estuve checando, no hay ningun custom con alguna pista cortada, si acaso había uno con un punto abultado de soldadura pero se lo quite pasando ligeramente el cautin y nada.

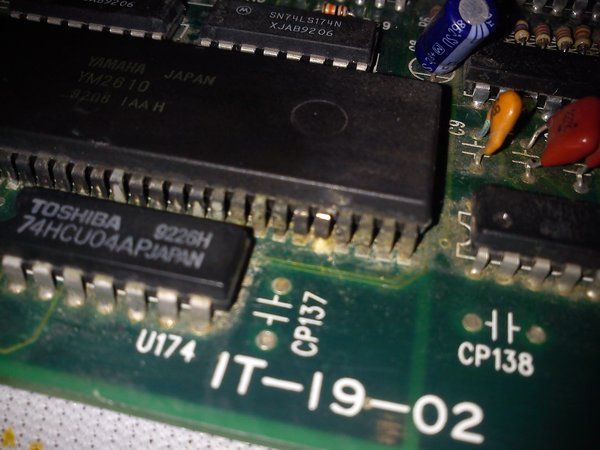

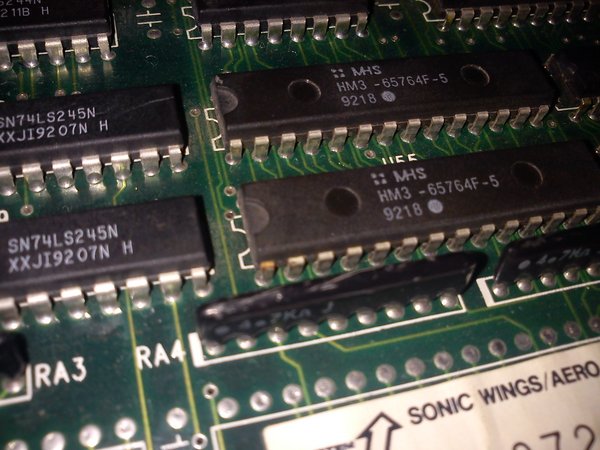

Me di cuenta que en una de las roms de gráficos una para está "decolorada" por así decirlo, no se ve que sea óxido Y hay otro problema pero en la parte del audio, se escucha bien solo que está extremadamente sucio, lo limpiaré (creen que con alcohol esté bien?) pero lo redacto porque no se si haya provocado un daño y por eso la.falla aunque lo dudo puesto que es una falla en gráficos

Es óxido, pero esa no es la causa. Forsozamente es uno de los customs, una de las ROMs o pistas en la placa. Pero sólo podrías determinarlo con un osciloscopio, punta lógica o desoldando y reviisando cada una...

Acá algo que te puede servir... http://elgensrepairs.blogspot.mx/2013/0 ... r-log.html

Muchas gracias por el dato, probaré, disculpa si tardo pero prefiero hacerlo bien y despacio a regarla estaré reportando mis avances (o estancamientos )

Una duda, puedo medir si hay continuidad entre las pistas con un simple multímetro? veo que uno de los problemas de quien arregló el aero fighters en el link de arriba era que dos pistas no tenían continuidad, la verdad presiento que mi placa tiene un problema así dado a que estéticamente no se ve dañada.
