Hola que tal, Lunático ya proporcionó un tema con mucha información. Lo que haré es complementarla.
Como sabemos una SuperGUN es un conjunto de partes que hacen la función de un gabinete arcade para poder usarlo conectando una placa arcade a una TV casera. Existen muchas opciones dentro de todo el proceso, y te detallaré las que he probado. Actualmente tengo dos superguns, ambas armadas por mí. Una sigue el modelo propuesto por Razoola
http://cps2shock.emu-france.info/jamma.html y la otra esta en un "tupper" que uso para reparar PCBs. Aquí dejo imagenes de ambas.

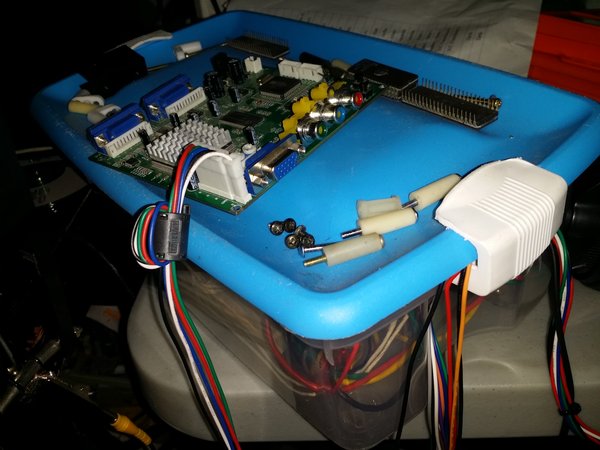

- Super gun Tupper

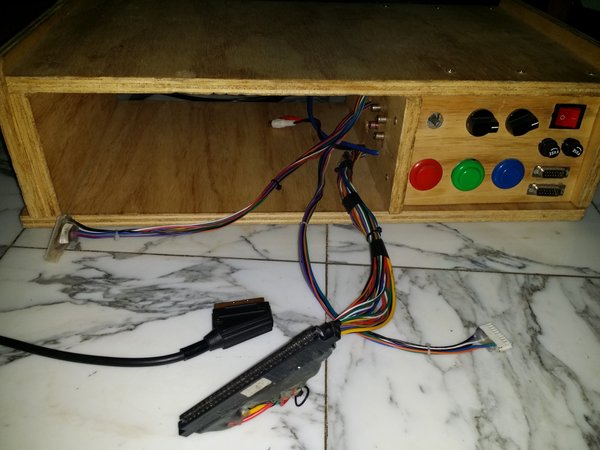

- Main supergun

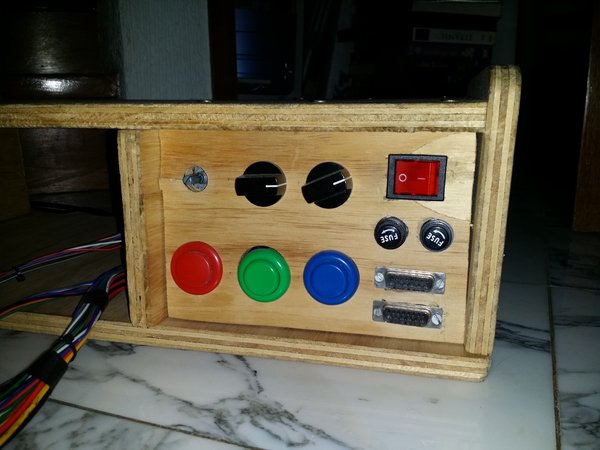

- Detalle
(Se le cayó una perilla al pot, pero algún dia la susituyo)
En el wiki describí lo que es un Gabiente, y usaré eso para tener una referencia parte por parte:
Aunque muchos detalles pueden variar, las partes esenciales son:
Monitor: Generalmente se trata de un CRT. Existen muchas variantes en tamaño — 18" a 29" típicamente — y resoluciones — 15Khz, 24Khz y 31Khz. El Tubo CRT va acompañado de un chasis que recibe las señales de video y controla la imagen.
Fuente de poder: Se encarga de alimentar a todo el sistema, convirtiendo de 120 o 240 volts a las líneas de 5V, 12V, y (a veces) 5V, necesarias para la operación de la PCB.
Sistema de audio: generalmente es una bocina de 8 ohms, que se conecta directamente a la PCB a través del cableado JAMMA. En algunos gabinetes existe la opción de cambiar entre Mono y Stereo, utilizando un amplificador especial para el último caso.
Cableado: Principalmente compuesto por el cableado JAMMA, o su equivalente si se trata de un juego dedicado anterior al estándar.
Palancas: Generalmente de 8 direcciones, pero existen muchas variedades y configuraciones. Los juegos más antiguos requieren de sólo 4 direcciones debido a su falta de manejo de diagonales. Dependiendo del tipo de gabinete existen dos divisiones principales entre modelos de palanca: Americanas y Japonesas.
Botones: Aunque el estándar especifica start, y 3 botones por jugador, en muchos casos se extiende a 4, 6, o más. Así como en las Palancas, dependiendo del tipo de gabinete existen dos divisiones principales entre modelos de botón.
Monedero: Es el sistema que permite activar el juego mediante la introducción de monedas o fichas. Existen muchas variedades ajustables a distintos métodos.

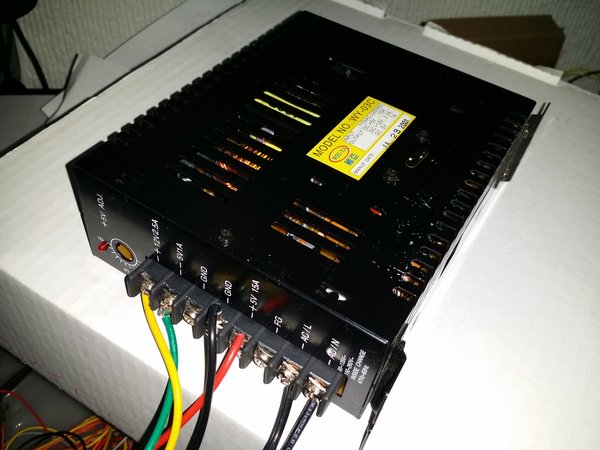

- Fuente wei-ya
Tenemos que sustituir todas esas partes, para empezar una fuente de poder. Aqui podemos usar una fuente wei-ya de uso común en México, así tengo mis dos superguns. Hay en mercado libre usualmente, o con proveedores arcade. No es una parte cara y funciona a la perfección, debe estar entre 150 y 400 pesos, si es usada es muy barata. La otra opción en este rubro es una fuente de poder de PC. Es una buena opción, pero prefiero la arcade porque se puede regular el voltaje, ya que hay pcbs que necesitan mas o menos poder, y siempre es bueno medir cuanto se esta dando para evitar quemar las placas.
En ese mismo apartado puedes elegir poner fusibles en las lineas de 5 y 12 volts, para que si hay un corto se queme el fusible. El valor es de 3 amperes, no más o no servirá de nada.
Los voltajes que necesitas son: 5, -5 y 12 volts. Si usas Naomi con un adaptador de sega (no el de capcom) necesitas 3.3volts, pero esto no es parte del estándar Jamma y siempre se puede hacer un pequeño circuito que convierta los 5 a 3.3v
Esto nos lleva al cableado. Necesitas un cableado JAMMA completo, puedes comprar en ML o importar, dependiendo de la calidad que busques. De igual manera puedes comprar el puro conector y cables aparte, y hacerlos de la medida que necesites. En ese caso no olvides comprar thermofit para recubrir y reforzar los conectores. Aquí documéntate en el wiki de lo que necesitas conectar y su orden:
http://wiki.arcades.mx/index.php/JAMMA
Por supuesto lo esencial es: poder, audio y video, controles de 1 jugador por lo menos, monedero, test, service y video. Las señales de contar monedas y detección de movimiento las puedes ignorar por completo. Por supuesto es importante saber si usarás el cuarto botón de atomiswave y neo geo, y si vas a usar un neo geo de un slot o más. recuerda que los neo geo de más de un slot no son estrictamente JAMMA, Para ellos necesitarías hacer un adaptador.
Para poder usa cables de calibre 22, y para lo demás con calibre 18 está bien. Recuerda cablear todas las tierras.
Para las palancas y botones, yo utilizo DB15 con el estándar de Neo Geo (extendido a 6 botones). Así puedo usar controles reales de Neo Geo, o adaptar cualquier control con otro DB15 y usarlo. De igual manera puedes hacer tus propios controles o palancas, con piezas arcade de tu gusto. De cualquier manera te recomiendo usar conectores DB15 o similares, para que puedas conectarlas y guardarlos fácilmente.
Yo suelo cablear la ficha/moneda a select del conector de neo geo, y service y test los tengo en botones extra en el cuerpo de la supergun.
Ahora el audio y el video, empecemos por el audio que es lo más fácil. Tienes dos opciones. El audio de JAMMA ya está amplificado, y listo para usarse a una bocina de 8ohms. El caso de CPS-2 es especial, pues tienen además señal de linea via conectores RCA estero, que puedes usar directamente a un amplificador de audio casero.
Para el JAMMA normal, puedes comprar una bocina de 8ohms y conectarla, con eso funcionaría. Sin embargo, si deseas conectar ese audio ya amplificado a tu TV o amplificador, hay que pasarlo a nivel de linea también. Para eso existen acopladores de impedancia, normalmente usados para audio en automobiles. No son caros, unos 150 pesos:
https://www.mitzu.com/producto/adaptado ... ta-y-baja/

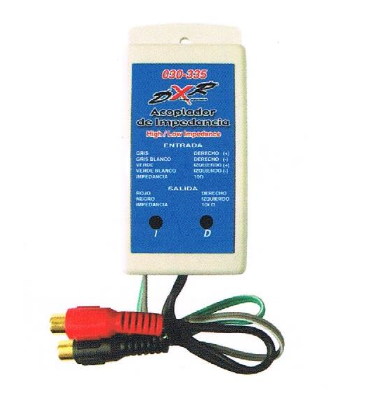

- 2fa2da5dc281230c2a7ae7cbf69d92b6_grande.png (127.08 KiB) Visto 49242 veces
Lo que necesitas es un acoplador de alta a baja, y funciona perfectamente para nuestros fines. Esto es lo que yo tengo en ambas superguns.
Ahora el video. Este sale en la mejor calidad analógica que hay, RGBS. Es decir, 4 lineas de señal más la tierra, que son los tres colores y la sincronía. Este formato de video no lo podemos alimentar directo a una TV, pero sí a un monitor arcade o un pvm/bvm. De hecho, una TV CRT normalmente tiene que demodular el video y pasarlo a RGB de los formatos comerciales, si metemos s-video o compuesto, la TV lo convierte a RGB internamente antes de usarlo. Hay quienes modifican su CRT para recibir el RGBS y se olvidan del problema.
Esta parte depende mucho de cuanto le quieras invertir, y a donde lo vas a conectar. Una opción muy económica y funcional es un convertidor chino de "CGA a VGA", que convierte de 15khz a 31khz (240p a VGA en 640x480). Es el que ves encima de mi supergun de "tupper", y cuesta unos 35 USD más la importada. Las desventajas son que no tiene scanlines internos, y saca solo VGA... cosa que dependerá de tu display que tal funcione.
Aqui puedes usar también un XRGB, o soluciones hechas especialmente para ello. Este sitio enlista muchas de ellas:
http://retrogaming.hazard-city.de/ cabe señalar que hay que meter unas resistencias de 220 ohms a las señales de video en varios de esos scalers, pero no en el chino que señalé. En mi supergun de madera puedes ver que puse potenciómetros para calibrar el color, que cumplen esta misma función. Son potenciómetros de 1kohm en mi caso.
El ultimo detalle es un interruptor de poder, y con eso estas listo. Otras cosas que puedes necesitar, son arneses de patadas. De la foto puedes ver que le puse de CPS1 y de CPS2, estos solo están conectados a los DB15 del control para cuando uso controles de 6 botones, en mi caso unos de sega genesis adaptados.
Esperamos tus comentarios y dudas, si es que hay.
