A esto se le conoce como extensiones
JAMMA+, y es un problema común. Sucede porque el estándar
JAMMA sólo especifica tres botones, y en los 90s surgieron muchos juegos con más de esa cantidad, sin una estandarización.
En el caso de juegos de solamente 4 botones, como en Neo Geo, se utilizan los pines no asignados contiguos a los botones definidos, pero esto no basta para street fighter, Killer Instinct, y otros títulos.
Las soluciones son muchas, pero los problemas principales son dos:
1) El conector para la placa
2) La manera de conectarla al cableado ya existente, suponiendo que se cuente con todos los botones en el gabinete o SuperGUN
3) Realizar el cableado para conectar de uno a otro
El primer problema muchos se lo saltaban soldando cables a la placa directamente. resulta evidente que esto no es de lo más agradable ni deseable para la preservación de los sistemas. Me he topado con muchas de este tipo y es molesto que queda todo manchado aun cuando se logre desoldar y enderezar todo el material de los conectores de la placa.
En este caso, corres con suerte. Este conector de 10 pines, el de MK es de 15, es un Molex estándar de 2.54mm. En algunos locales del centro los puedes encontrar aún, con mucho trabajo.
JAMMABoards vende conectores, pero ya no han hecho restock, y también vende cables ya listos para usarse.
El segundo problema se puede resolver de varias maneras, una es conectar ambos arneses al mismo tiempo, y fué la primer solución que utilice en mi gabinete Tekken. El problema radica en que se aumenta de cableado constantemente dentro del gabinete, y si uno se olvida de desconectar un arnés JAMMA+ puede causar falsos inesperados.
La otra opción que he encontrado es realizar un adaptador genérico. Por ejemplo, utilizar un DB9 como conector y de allí solo realizar cableados DB9 específicos para cada tipo de placa o juego. Esto se puede hacer poniendo un conector que se acople con el ya existen en el gabinete (lo cual puede ser difícil de encontrar) y de allí al DB9, o cortar el adaptador existente, previamente teniendo la documentación de su configuración, y allí poner el DB9, con la punta del conector DB9 correspondiente a nuestro adaptador original. Asi se puede cambiar fácilmente.
Ilustro a continuación con fotografías:

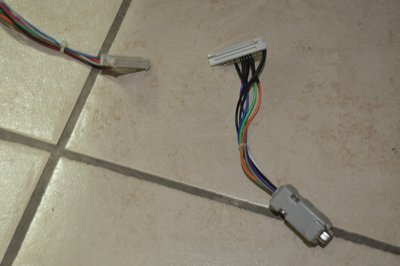

- Conector en CPS-II del gabinete a mi adaptador

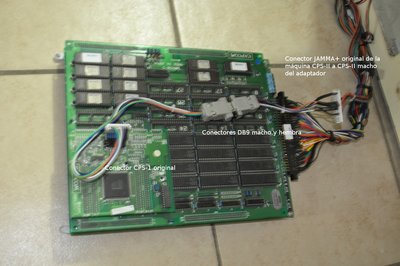

- CPS-1 conectado usando todo el cableado
Y aqui las piezas que te pueden servir:

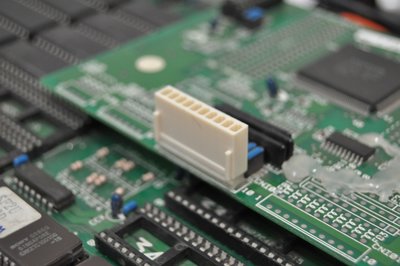

- Conector Molex de 10 pines, puesto en CPS

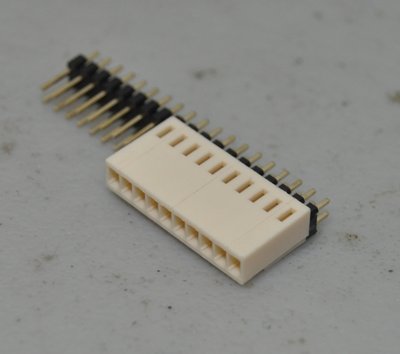

- Pines "IDE" comprados en el centro, embonan perfecto con los Molex. Se puede usar para conectar a tu arnés CPS-I original sin alterarlo, y de allí al db-9 o al molex directo.
Y un comparativo:

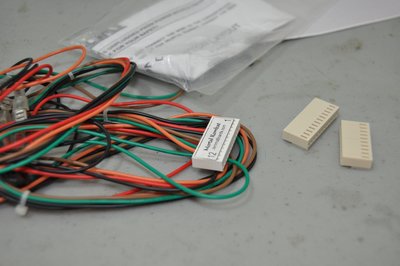

- Arnés de JAMMA Boards comparado con Molex de 10 pines...
Como referencia mi Pinout en los DB9 es:
1 Tierra 2
2 patada débil jugador 1
3 patada media jugador 1
4 patada fuerte jugador 1
5
6 tierra 2
7 patada débil jugador 2
8 patada media jugador 2
9 patada fuerte jugador 2
El conector a la maquina es hembra, y el que va a la placa es macho en mi configuración.
mañana mismo me lanzo al centro a buscar las piezas de hecho ya tengo unos pines "IDE". En cuanto tenga todo voy subiendo unas imagenes el proceso a ver como que tal queda.
