Bloody Roar 2 [No bootea]
Publicado: Sab Jun 28, 2014 5:31 pm
por Eve
Hola a todos, bueno pues ahorita tengo dos revisiones distintas de Bloody Roar 2, una placa dice Raizing y la otra Hudson, no se en que cambien y pido su ayuda porque no he encontrado ninguna imagen en internet.

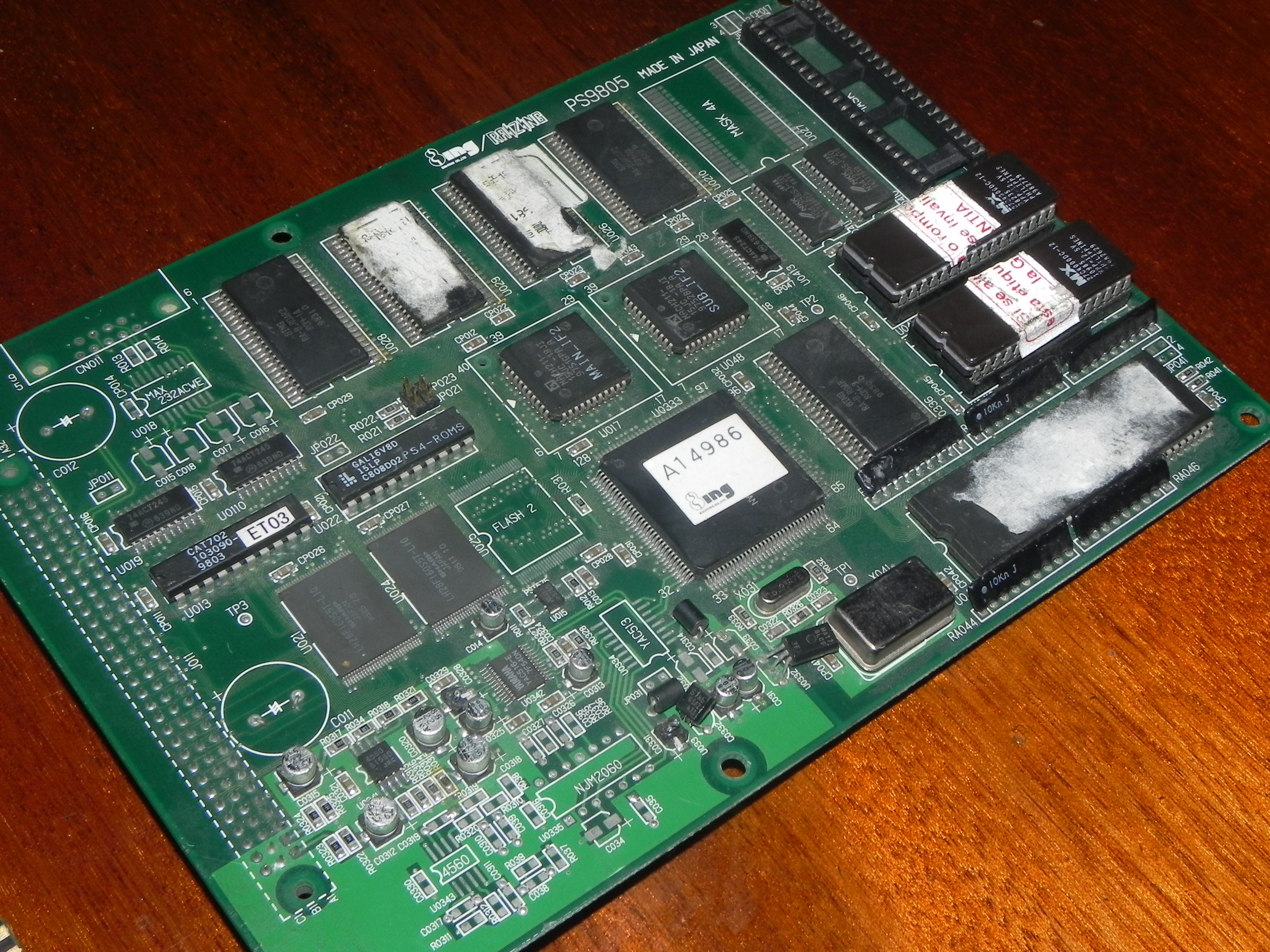

Para empezar el hardware es sony zn1 y en ambos casos son idénticos excepto por esta pieza

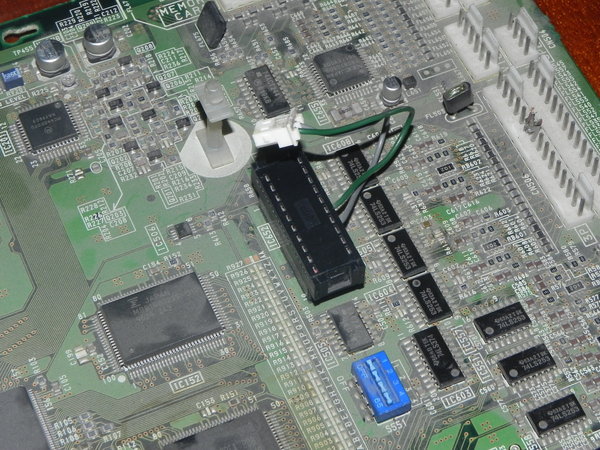

- Mother ZN1 (Versión Hudson)
Ahora bien, como lo describí en la imagen esa es la versión de Hudson de la cual al momento de encender aparece esta imagen.
En otros juegos aparece una imagen similar pero después de un segundo arranca el juego, en este caso no arranca y en su lugar de esas lineas de colores se le agrega la verde que está en medio.
Ahora bien, si muevo los dipswitches y la configuro para que arranque el test, este si funciona.

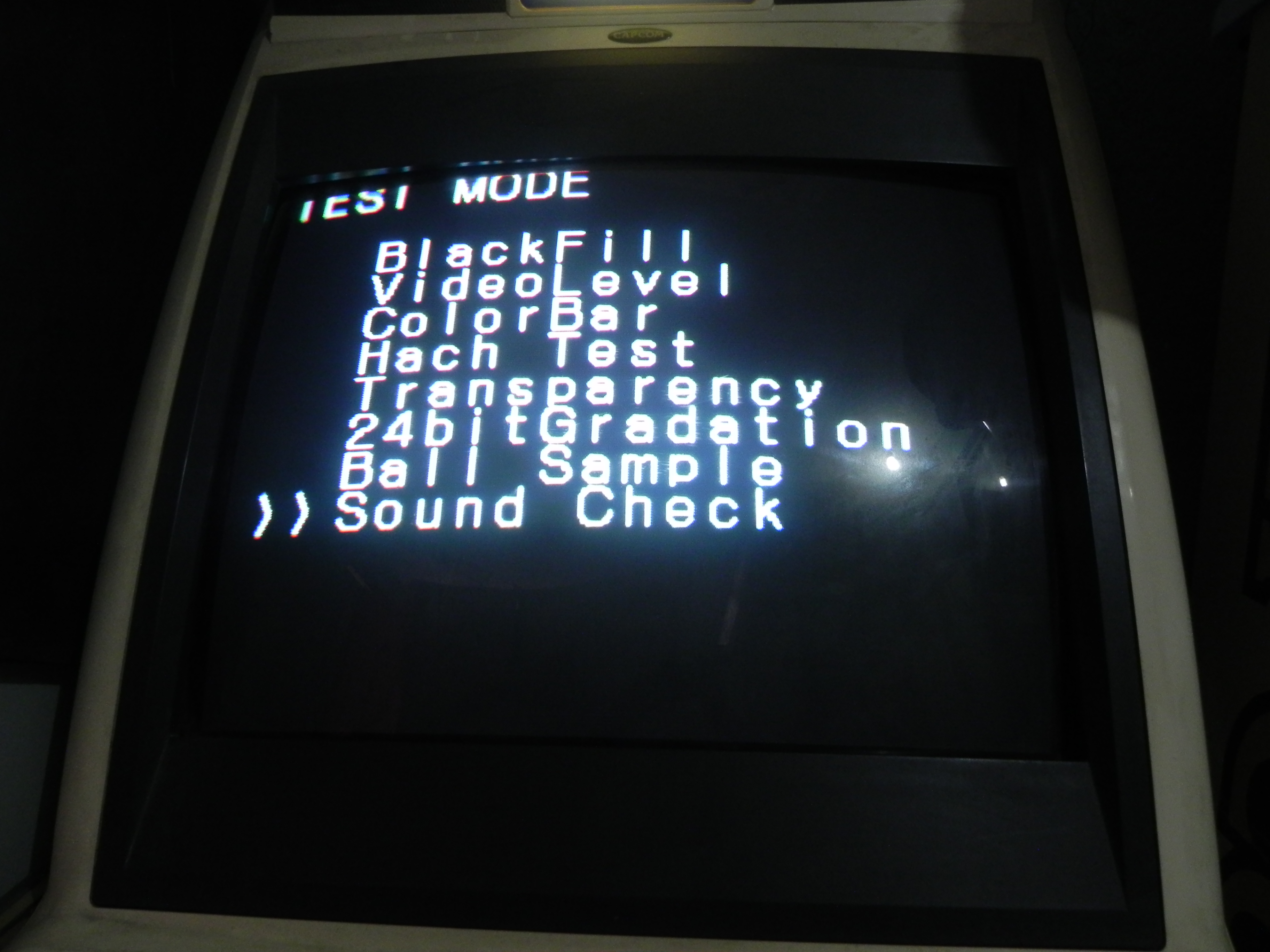

- Test
Ahora con la placa que dice Raizing no arranca nada, pero parece que la mother es la que no jala porque al hacer el cambio entre placas no aparece nada y si pongo la de raizing en la mother de la de hudson se ve una pantalla roja, por lo menos se ve algo
En estética se ven bien ambas placas, en realidad en muy buen estado, pero no se si les falten piezas por lo que les dejo imágenes de ambas y si alguno sabe pues pido su ayuda, igual si tienen este juego agradecería mucho si suben una imagen de las placas

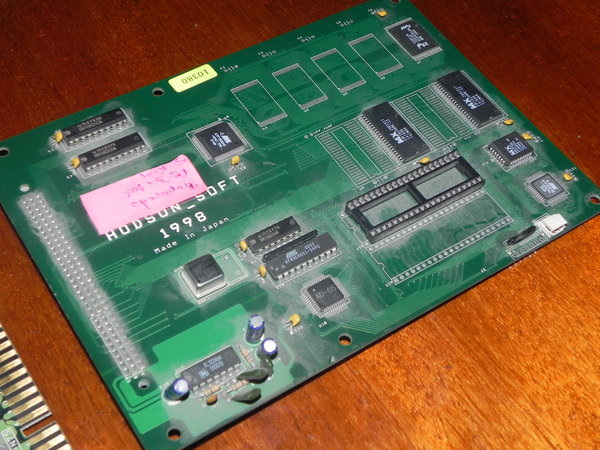

- Bloody Roar 2 Versión Hudson
- Bloody Roar 2 Versión Raizing
En la de hudson parece que le falta una mask rom y en la otra un par de capacitores, pero no estoy seguro ya que no encontré imagen de ninguna de las dos.
Re: Bloody Roar 2 [No bootea]
Publicado: Dom Jun 29, 2014 12:20 am
por Eve
Ya estuve comparando la revision de Raizing con la placa de Brave Blade(también de Raizing), cambian las mask pero de ahí en fuera parece ser todo lo mismo, a la que tengo le faltan los dos capacitores que pueden ver y esas piezas plateadas que se ven, le faltan dos pero no se cual es su nombre, se las marco en la imagen.
Con el circulo rojo marqué las que faltan y con el amarillo el tipo de pieza que falta pero que no se como se llama.
Agradecería el nombre de esas piezas para buscarlas y ponérselas, los capacitores no se de que valores son, creen que sean iguales a los de brave blade? Ya busqué en mame bloody roar 2 y no lo encontré (a menos que no sepa buscar en mame
)
Re: Bloody Roar 2 [No bootea]
Publicado: Dom Jun 29, 2014 2:10 pm
por Artemio
Que hay mi buen.
Aqui la info de MAME:
http://mamedev.org/source/src/mame/drivers/zn.c.html
Código: Seleccionar todo
Brave Blade / Bloody Roar 2 Game board
1515
1516 PS9805
1517 |--------------------------------------|
1518 | |---------------------------| |
1519 | |---------------------------| |
1520 |4560 CAT702 |
1521 | FLASH0.021 GAL16V8B |
1522 | |
1523 | YAC516 FLASH1.024 |
1524 | ROM-1A.028 |
1525 | *FLASH2.025 |
1526 | |
1527 | |
1528 | MAIN_IF2 ROM-1B.029 |
1529 |16.93MHz |
1530 | YMF271-F |
1531 |12MHz (QFP128) |
1532 | ROM-2A.026 |
1533 | SUB_IF2 |
1534 | |
1535 | |
1536 | ROM-3.336 ROM-2B.210 |
1537 | |
1538 |TMP68HC000N-16 |
1539 | |
1540 | *MASK4A.027 |
1541 | |
1542 | BR2_U0412.412 N341256 |
1543 | N341256 |
1544 | BR2_U049.049 *MASK4B.016 |
1545 |--------------------------------------|
1546 Notes:
1547 * - Unpopulated ROM positions.
1548 CAT702 - protection chip labelled 'MG11' (DIP20)
1549 ROM-x - surface mounted 32MBit MASK ROM (SOP44)
1550 ROMs 412 & 049 - 27C040 EPROM
1551 MASK4A - smt solder pads (unpopulated)
1552 MASK4B - DIP42 socket (unpopulated)
1553 FLASHx - surface mounted TSOP56 16MBit FlashROM type Sharp LH28F160S5T-L10
1554 MAIN_IF2 & SUB_IF2 - AMD Mach211 CPLD (PLCC44)
1555 N341256 - 32K x8 SRAM, equivalent to 62256 SRAM (SOJ28)
1556 68000 clock - 12MHz
1557 YMF271-F clock - 16.93MHz
1558
1559
1560 */
ROM_START( bldyror2 )
4367 PSARC95_BIOS
4368
4369 ROM_REGION32_LE( 0x1800000, "user2", 0 )
4370 ROM_LOAD( "flash0.021", 0x0000000, 0x200000, CRC(fa7602e1) SHA1(6fb6af09656fbb86d2abda35804b2ed4a4cd7461) )
4371 ROM_LOAD( "flash1.024", 0x0200000, 0x200000, CRC(03465a69) SHA1(7c29aff2bf19c379873d3927c260892c78281882) )
4372 ROM_LOAD( "rom-1a.028", 0x0800000, 0x400000, CRC(0e711461) SHA1(1d0bd80e6885432ef0623babde28e5760b714bfa) )
4373 ROM_LOAD( "rom-1b.29", 0x0c00000, 0x400000, CRC(0cf153f9) SHA1(53bb9f8642079f56d8e925792b069362df666819) )
4374 ROM_LOAD( "rom-2a.026", 0x1000000, 0x400000, CRC(b71d955d) SHA1(49fce452c70ceafc8a149fa9ff073589b7261882) )
4375 ROM_LOAD( "rom-2b.210", 0x1400000, 0x400000, CRC(89959dde) SHA1(99d54b9876f38f5e625334bbd1439618cdf01d56) )
4376
4377 ROM_REGION32_LE( 0x0400000, "user3", ROMREGION_ERASE00 )
4378
4379 ROM_REGION( 0x100000, "audiocpu", 0 )
4380 ROM_LOAD16_BYTE( "br2_u0412.412", 0x000001, 0x080000, CRC(e254dd8a) SHA1(5b8fcafcf2176e0b55efcf37799d7c0d97e01bdc) )
4381 ROM_LOAD16_BYTE( "br2_u049.049", 0x000000, 0x080000, CRC(10dc855b) SHA1(4e6e3a71911c8976ae07c2b6cac5a36f98193def) )
4382
4383 ROM_REGION( 0x400000, "ymf", 0 )
4384 ROM_LOAD( "rom-3.336", 0x000000, 0x400000, CRC(b74cc4d1) SHA1(eb5485582a12959ae06927a2f1d8a7e63e0f956f) )
4385
4386 ROM_REGION( 0x800, "at28c16", 0 ) /* at28c16 */
4387 ROM_LOAD( "at28c16_world", 0x0000000, 0x000800, CRC(01b42397) SHA1(853553a38e81e64a17c040173b29c7bfd6f79f31) ) /* preprogrammed mainboard flash for region */
4388 ROM_END
Como puedes ver, usa 4 roms y 2 flash roms.
De las roms no alcanzo a leer por el angulo de la foto, pero seguro con esto ya puedes ver cual te falta. Evidentemente hay que conseguirla y grabarla.
De las piezas que le faltan, son capacitores. El valor puede ser distinto a menos de que sea una pcb identica. Son de montaje superficial, más dificiles de cambiar. Son parte del audio, así que no tienen que ver con que no prenda.
La de Hudson parece no estar documentada, a menos que los numeros coincidan con alguna otra de las versiones liestadas.
Saludos y suerte, avisa cualquier cosa
Re: Bloody Roar 2 [No bootea]
Publicado: Mié Jul 02, 2014 12:47 pm
por Roan
Que raro, la mía no dice Hudson, pero se parece bastante xD será pirata? bueno, el punto es que donde está el sócalo va un eprom, y al parecer donde el tuyo tiene un sticker rosado va otro, aunque no sé si sea igual... :/
Re: Bloody Roar 2 [No bootea]
Publicado: Mié Jul 02, 2014 8:56 pm
por Eve
Pues no se si la tuya sea pirata pero hay unas ligeras diferencias con la mia, pero parece que si le falta la eprom con el código, ahora no se si podrías hacerme el favor de dumpear esa eprom y acá la regrabo, aunque no se si funcione porque tu placa no es exactamente igual a la mia. Si me ayudas se puede intentar. Solo para corroborar, tu placa es bloody roar 2 verdad?
Re: Bloody Roar 2 [No bootea]
Publicado: Jue Jul 03, 2014 6:09 pm
por Roan
era, ya no funciona :/ justamente ese eprom, y otro pequeño que está arriba, anda fallando, se calientan demasiado, no sé cómo se dumpea... y aún podrá tener su información intácta a pesar de estar descompuesto? :/ no tengo otra placa ZN1 para probar si la mother está buena, pero cuando lo pongo me tira pantalla roja, antes de eso un tiempo estuvo funcionando bien, pero en el intro se pausaba, pero si le presionabas start, funcionaba normal.
Re: Bloody Roar 2 [No bootea]
Publicado: Jue Jul 03, 2014 6:19 pm
por Eve
Que mal plan, a una de las que tengo eso mismo le pasa, tira una pantalla roja.
Enviado desde mi R800a usando Tapatalk 2
Re: Bloody Roar 2 [No bootea]
Publicado: Sab Nov 29, 2014 9:08 am
por riperinho
que fue solucionaste algo? mi bloody roar 2 es diferente tal vez sea pirata o de esas versiones fabricadas en korea
Re: Bloody Roar 2 [No bootea]
Publicado: Sab Nov 29, 2014 3:19 pm
por Eve
No man, no logré hacer funcionar ninguno de los dos, igual no he encontrado casi nada en internet
