Duda lectura de memoria LH537G18

[Jahaziel]

Acabo de adquirir un programador universal para ser mas exactos Un wellon VP598, tuve que comprarlo ya que las memorias LH537G18 no cabía en otro programador que tengo mas sencillo, esta memoria tiene mas pines, reviviendo un CPS2 mediante el Arduino NANO un Super street Fighter 2, lo pude echar andar, pero tiene problemas en las gráficas, hice dumps de las Roms alojadas en las EPROMS 27C240-12, 27C1001 pero al querer hacer dumps de las Roms alojadas en las memorias LH537G18 para compararlas en MAME, ni siquiera me aparecen en la lista que trae el programador, mi duda es como busco esas memorias en el programa del wellon VP598, o como hago dums de esa parte que contiene las graficas?

[Artemio]

Esas son Mask ROMs, no EPROMs. Es raro que vengan listadas, y muy probablemente ese es un código interno de Capcom.

En general, se hace un análisis de la PCB y los pines, como están conectados. Y con base en eso se puede determinar el tipo de Mask ROM.

También hay listados generales de las conocidas y sus equivalentes:

http://members.iinet.net.au/~lantra9jp1 ... ROMref.txt
Copia locoal:

ROMref.txt

(24.19 KiB) Descargado 146 veces

En otros casos, es necesario hacer algún adaptador para leerlas. Y como debes imaginar, son de sólo lectura.

En éste caso particular, está bien documentado y el tipo debe ser 27c322 o 27c160, dependiendo el juego.

[Jahaziel]

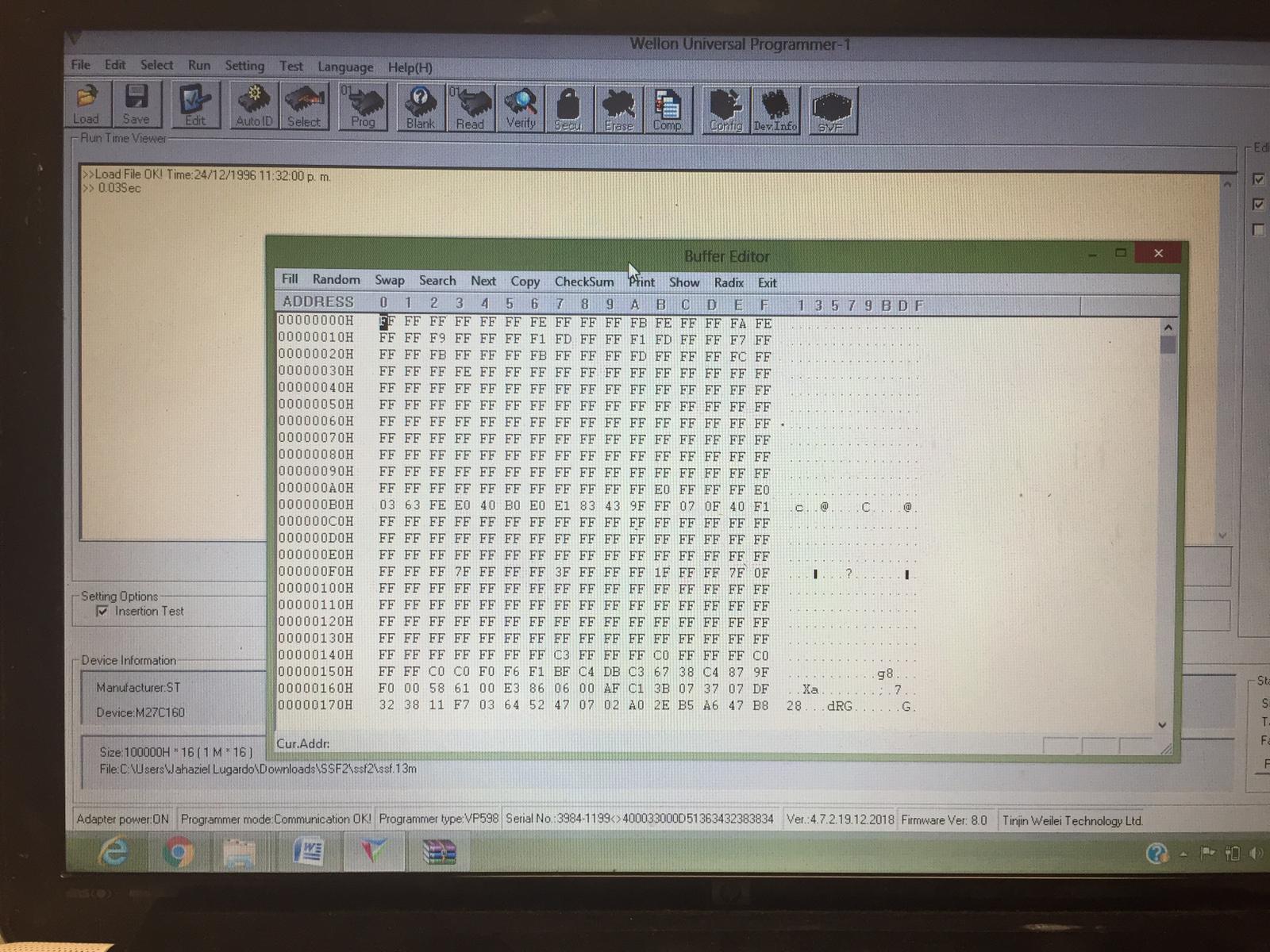

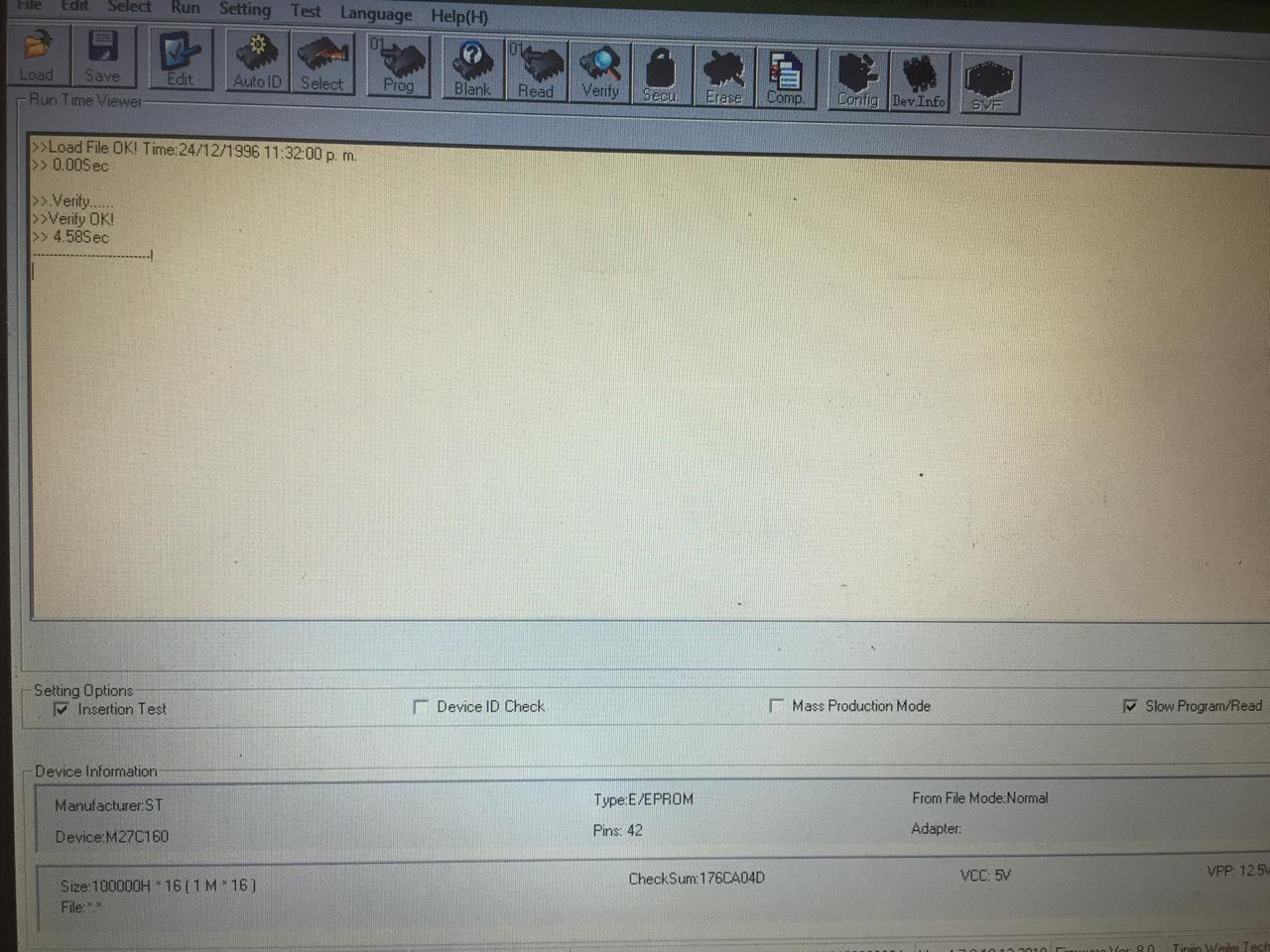

Muchísimas gracias Artemio, me leyó la Mask Rom con M27c160, ahora la estoy comparando con las ROMS que hay en MAME, es decir me baje "Super Street Fighter II: The New Challengers (World 930911)" que es la que trae ssf.13m, que corresponde en teoría a la Mask Rom SSF-13M que tengo insertada en el programador, puedo cargar la Rom ssf.13m para que quede en el buffer le doy Verify para que compare los datos del buffer con lo que esta escrito en la Mask Rom, si puedo hacer eso? para irme una por una de las Mask Roms y descartar alguna que este corrompida.

[Artemio]

No necesitas hacer eso, y es más lento. Pero si funcionaría si son las mismas.

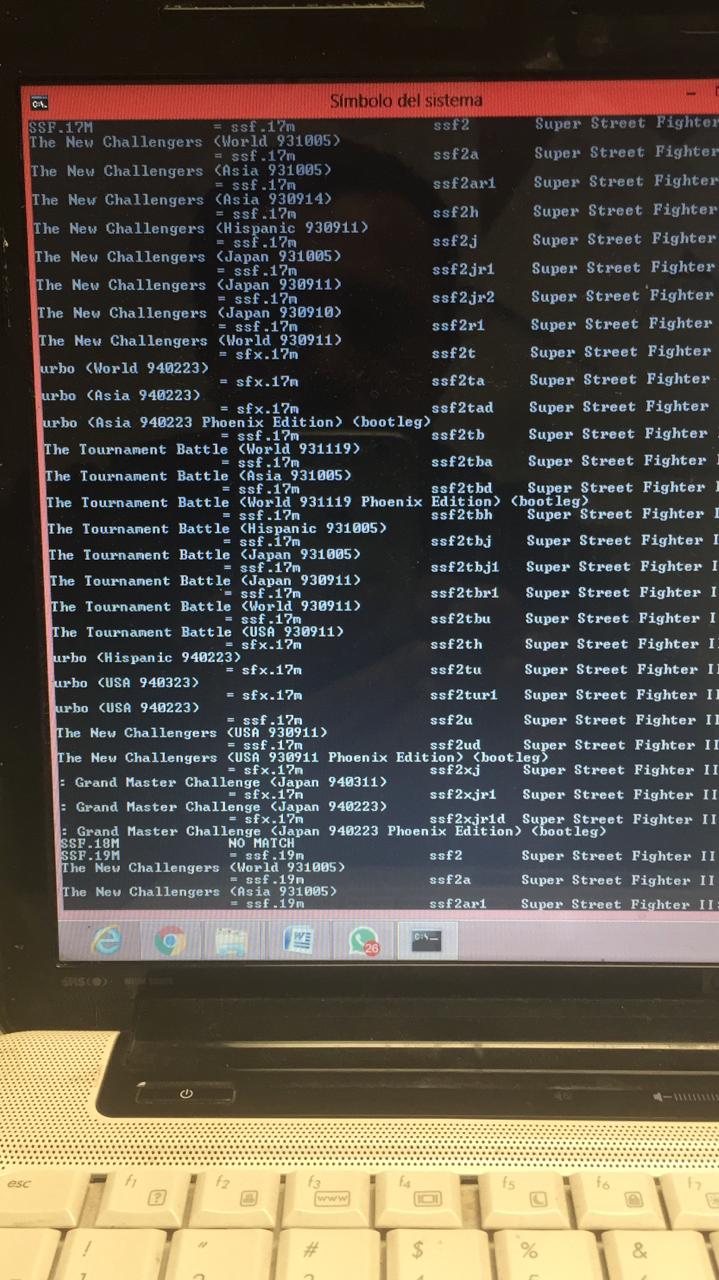

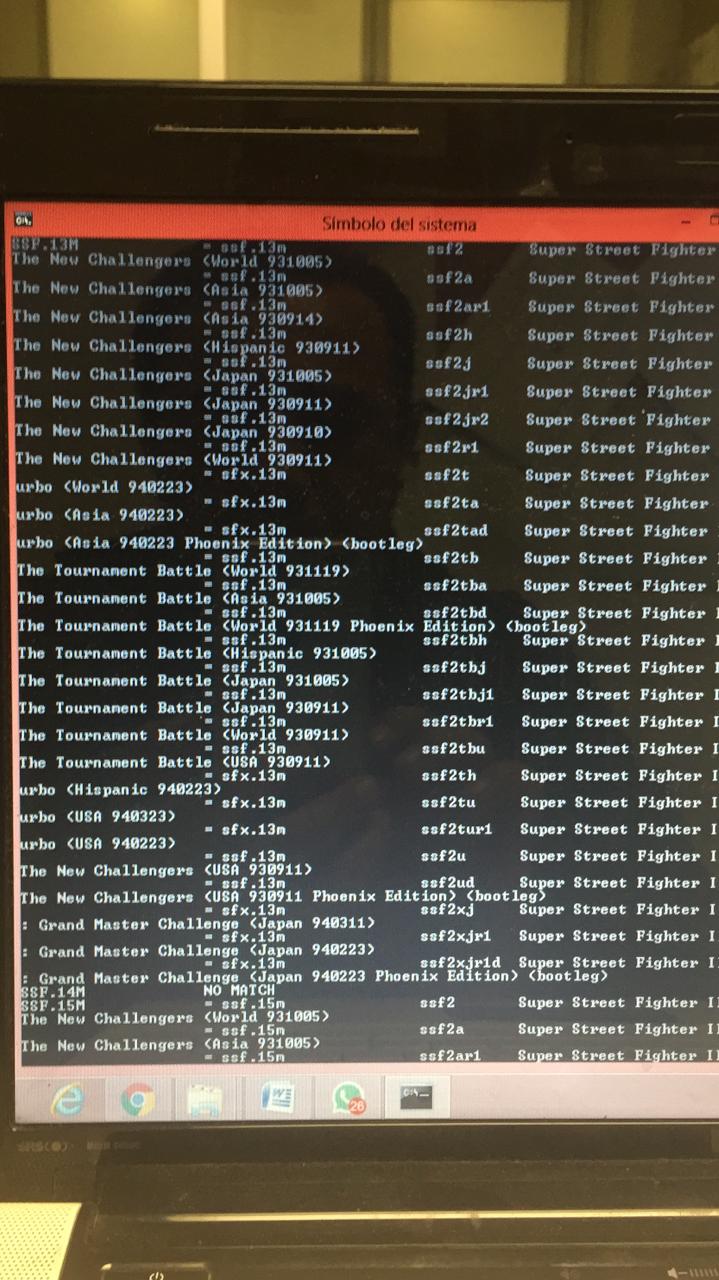

Si ya hiciste los dumps, utiliza MAME con romident como muestro en el vídeo

https://youtu.be/6Ej4mypMWPw

[Jahaziel]

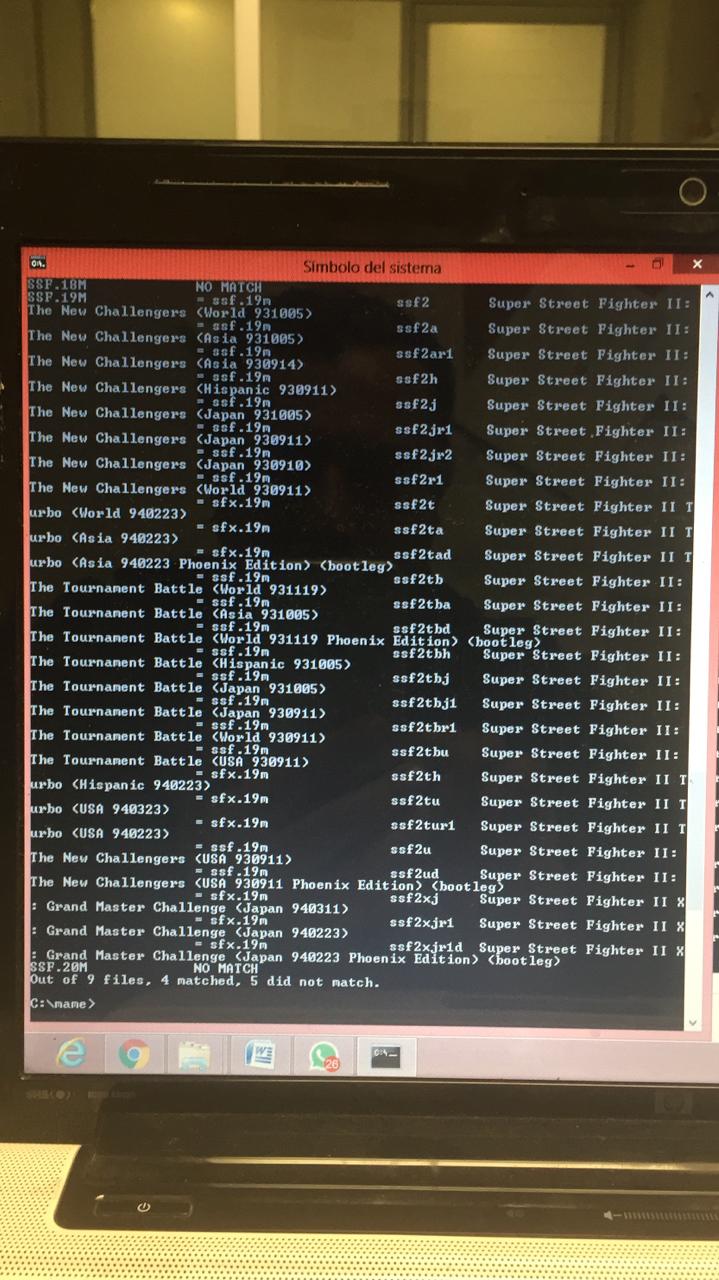

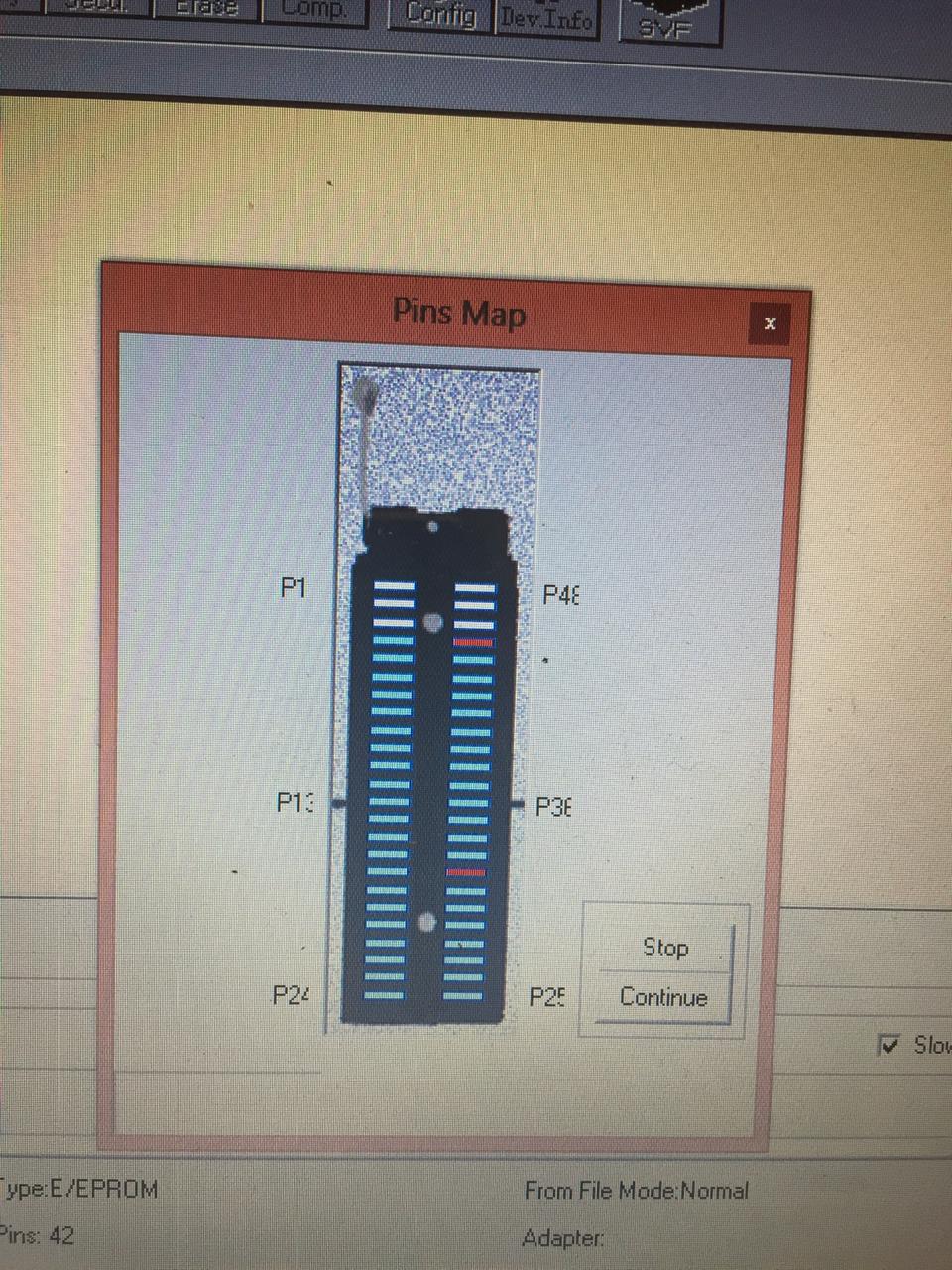

Muchísimas gracias Artemio, pues haciendo los dumps mediante el programador salio que tengo corruptas 4 Mask Roms : SSF.14M, SSF.16M, SSF.18M, SSF.20M parece que no se puede accesar a ellas en el pin 42, es muy extraño que todas presenten ese pin, bueno ahora solo queda conseguir las M27C160 y grabar y sustituir las maskroms para corregir los errores gráficos que presenta el juego.

[Artemio]

Posiblemente electricidad estática en esa línea o un corto

[miguelangeloorti]

Hola jahaziel
Yo te puedo decir que regularmente las mask roms se remplazan con eproms 27c322 yo siempre las he remplazado asi la verdad siento que con una 27c160 no se puede o no lo he intentado pero con la 27c322 nunca he tenido problemas

Enviado desde mi SM-G955F mediante Tapatalk

[Artemio]

Yo te puedo decir que regularmente las mask roms se remplazan con eproms 27c322 yo siempre las he remplazado asi la verdad siento que con una 27c160 no se puede o no lo he intentado pero con la 27c322 nunca he tenido problemas

27c160 es 16 Mbit (2Mb x8 or 1Mb x16) y 27c322 es 32 Mbit (4Mb x8 or 2Mb x16). Se usa la que sea necesaria según los datos de la Mask ROM. Si pones 27c322 siempre, va a funcionar, pero estarás usando sólo la mitad y gastando dinero extra inútilmente.

En este cas parece ser este juego: http://www.progettoemma.net/gioco.php?game=ssf2t

El cual claramente denota uso de ambos tipos:

sfx.13m 2097152 cf94d275 bf2a6d98a656d1cb5734da7836686242d3211137 good ssf2t
sfx.15m 2097152 5eb703af 4b302dbb66e8a5c2ad92798699391e981bada427 good ssf2t
sfx.17m 2097152 ffa60e0f b21b1c749a8241440879bf8e7cb33968ccef97e5 good ssf2t
sfx.19m 2097152 34e825c5 4d320fc96d1ef0b9928a8ce801734245a4c097a5 good ssf2t

sfx.14m 1048576 b7cc32e7 0f4d26af338dab5dce5b7b34d32ad0c573434ace good ssf2t
sfx.16m 1048576 8376ad18 f4456833fb396e6501f4174c0fe5fd63ea40a188 good ssf2t
sfx.18m 1048576 f5b1b336 4b060501e56b9d61294748da5387cdae5280ec4d good ssf2t
sfx.20m 1048576 459d5c6b 32b11ba7a12004aff810d719bff7508204c7b7c0 good ssf2t
sfx.21m 1048576 e32854af 1a5e11e9caa2b96108d89ae660ef1f6bcb469a74 good ssf2t
sfx.23m 1048576 760f2927 491e28e14ee06821fc9e709efa7b91313bc0c2db good ssf2t
sfx.25m 1048576 1ee90208 83df1d9953560edddc2951ea426d29fb014e6a8a good ssf2t
sfx.27m 1048576 f814400f ad6921af36d0bd5dfb89b1fb53c3ca3fd92d7204 good ssf2t

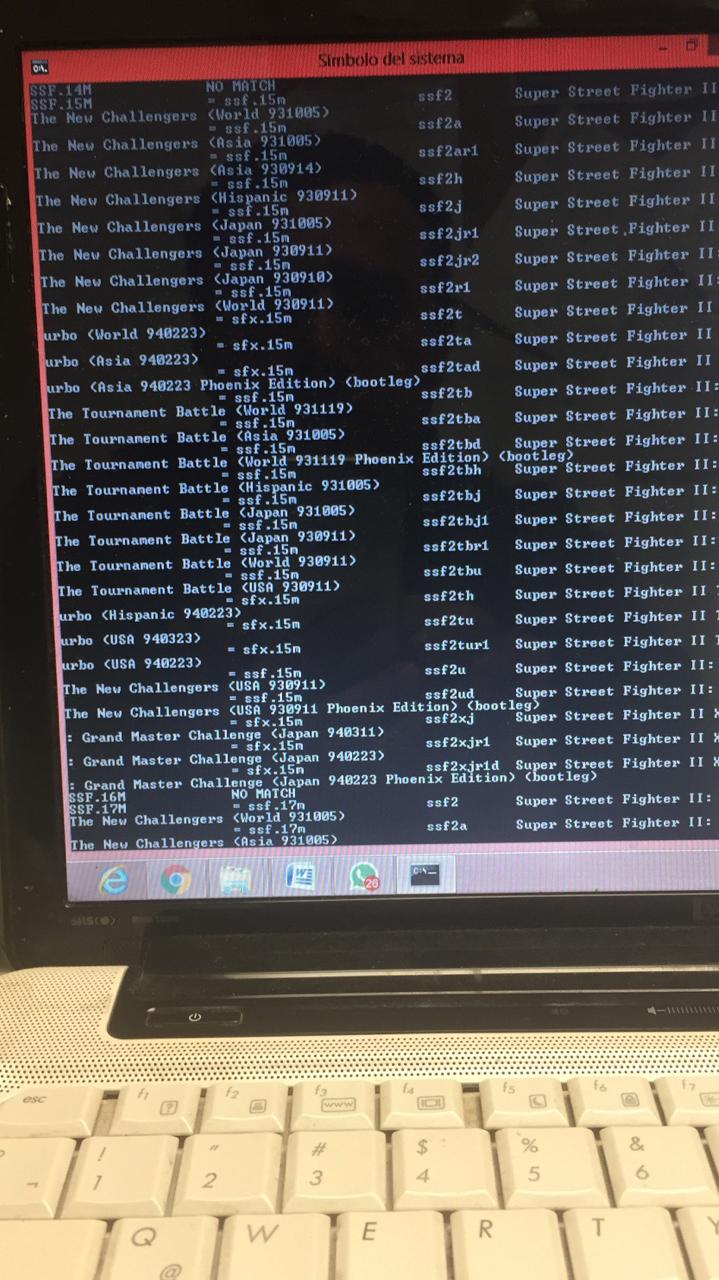

Pero la 14 y 18 que veo en las fotos como unmatched, son 27c160.

[miguelangeloorti]

Ese dato no me lo sabia artemio yo siempre he usado 27c322 y yo pense que era la unica que se usaba bueno yo nunca he tenido problema con 322 siempre es bueno saber maestro gracias por el dato

Enviado desde mi SM-G955F mediante Tapatalk

[Artemio]

Ese dato no me lo sabia artemio yo siempre he usado 27c322 y yo pense que era la unica que se usaba bueno yo nunca he tenido problema con 322 siempre es bueno saber maestro gracias por el dato

No hay de que, como mencioné arriba no tendrás problema. Sólo gastas más. Es como comprar dos boletos para entrar al cine e ir tu sólo, vas a poder pasar sin contratiempos. Sólo habrás pagado más dinero por algo que no se va a usar.
