Ayuda con mi 1er proyecto de Restauración Crown CWC 201

[oldeos]

Hola a todos, le comparto mi primer proyecto de restauración, esta máquina la compré muy barata (700 pesos) cerca de cdmx y pienso que es buen equipo para adentrarme en estos temas.

La máquina cómo dice el título del post es una máquina coreana de la marca samducksa modelo CWC 201, con un monitor de 25” marca Samsung, chassis marca woojoo y la tenían funcionando con un cpu multijuegos.

Y bueno, con el primer vistazo se ve que la tenían muy descuidada casi deshaciendose, por ahora solo la he desarmado para poder limpiarla completamente y cambiaré el vinil que estaba cubriendo los laterales que están fabricados en mdf, los plásticos después de quitar toda la grasa trataré de blanquearlos un poco, y cambiaré los botones y una de las palancas, aver qué tal se van dando los avances.

Quisiera que me ayudaran con algunas dudas que tengo.

- alguien tendrá diagramas de conexiones eléctricos o manuales para esta máquina que me pueda facilitar?
- saben cómo se pueden repara en los plásticos del tablero las quemaduras de cigarro?
- donde puedo conseguir las palancas y botones crown o me recomiendan alguna otra marca que pueda ponerle?

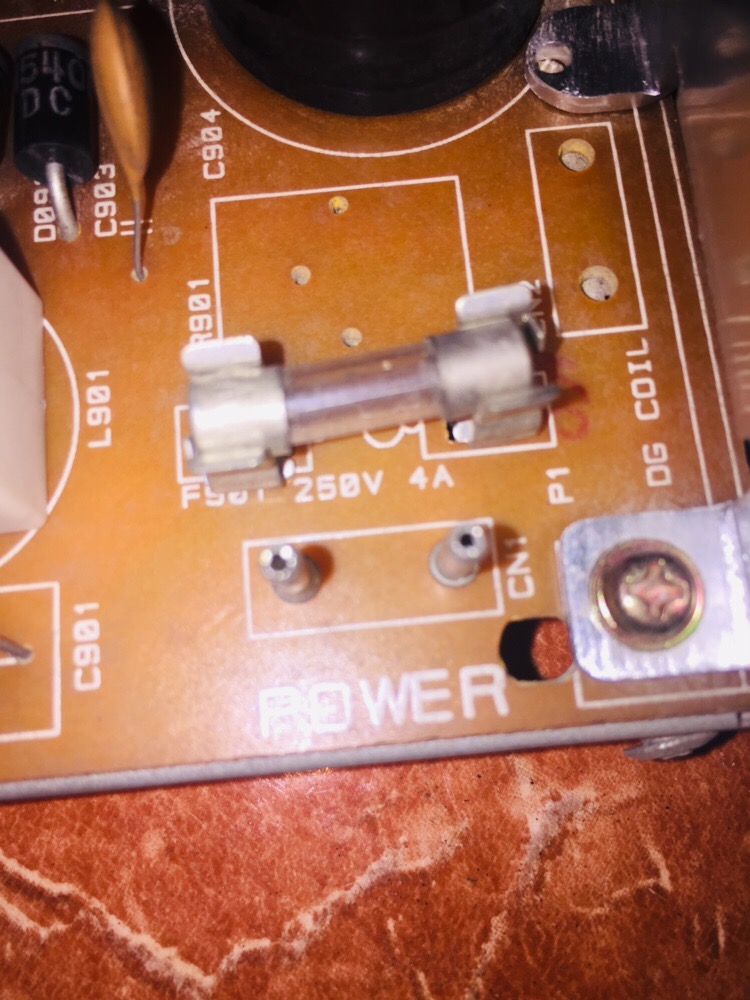

-El monitor trabaja a 220 V? (La máquina aunque venia toda desconectada trae un transformador de 110 a 220 y en la entrada de voltaje del chasis tiene un fusible para 220 volts)
-en el cableado que va del peine jamás hacia el chassis, el cable amarillo tiene una resistencia, alguien sabe que función tiene? (Le conéctare un sistema mvs, debo dejar esa resistencia o la debo quitar?)
- me recomiendan blanquear los plásticos o pintarlos con alguna pintura especial?

Por ahora creo que son mis dudas, seguramente en el proceso de restauración saldrán mas, espero leerlos pronto y les agradezco de antemano su ayuda.

Dejo las fotos de mi máquina

[bto.garcia]

Hola a todos, le comparto mi primer proyecto de restauración, esta máquina la compré muy barata (700 pesos) cerca de cdmx y pienso que es buen equipo para adentrarme en estos temas.

La máquina cómo dice el título del post es una máquina coreana de la marca samducksa modelo CWC 201, con un monitor de 25” marca Samsung, chassis marca woojoo y la tenían funcionando con un cpu multijuegos.

Y bueno, con el primer vistazo se ve que la tenían muy descuidada casi deshaciendose, por ahora solo la he desarmado para poder limpiarla completamente y cambiaré el vinil que estaba cubriendo los laterales que están fabricados en mdf, los plásticos después de quitar toda la grasa trataré de blanquearlos un poco, y cambiaré los botones y una de las palancas, aver qué tal se van dando los avances.

Quisiera que me ayudaran con algunas dudas que tengo.

- alguien tendrá diagramas de conexiones eléctricos o manuales para esta máquina que me pueda facilitar?
- saben cómo se pueden repara en los plásticos del tablero las quemaduras de cigarro?
- donde puedo conseguir las palancas y botones crown o me recomiendan alguna otra marca que pueda ponerle?
-El monitor trabaja a 220 V? (La máquina aunque venia toda desconectada trae un transformador de 110 a 220 y en la entrada de voltaje del chasis tiene un fusible para 220 volts)
-en el cableado que va del peine jamás hacia el chassis, el cable amarillo tiene una resistencia, alguien sabe que función tiene? (Le conéctare un sistema mvs, debo dejar esa resistencia o la debo quitar?)
- me recomiendan blanquear los plásticos o pintarlos con alguna pintura especial?

Por ahora creo que son mis dudas, seguramente en el proceso de restauración saldrán mas, espero leerlos pronto y les agradezco de antemano su ayuda.

Dejo las fotos de mi máquina

Hola yo tengo 1 igual
- alguien tendrá diagramas de conexiones eléctricos o manuales para esta máquina que me pueda facilitar?
es un gabinete generico no creo que este documentado,aparte ya estan bastante modificados ya que se adaptaron decuerdo a las necesidades de cada operador (xbox,multijuegos,pcb,etc)
La mia viene con un jamma standar,eso si de los antiguos que si era cable,no como ahora que los jamma vienen con un hilo.
- saben cómo se pueden repara en los plásticos del tablero las quemaduras de cigarro?
te recomiendo veas a alguien que trabaje fibra de vidrio,por lo regular no es cara la reparacion y te cobran bastante economico, como plus no te expones a lo toxico de trabajar con ese material,para la pintada igual ve un hojalatero misma historia,si le aplican pintura automotriz y bicapa quedan mucho mejor te lo digo por experiencia.
- donde puedo conseguir las palancas y botones crown o me recomiendan alguna otra marca que pueda ponerle?
No creo que llevaran de fabrica algo especial,y ponerle sanwa no es viable ya que el tlabero es "grueso" no se atora la ceja de los botones puedes ponerle hap controls o il son baratos relativamente y dan buenos resultados,los usaban en gabientes gringos originales de antaño,como killer instict mk,etc.Lo mismo para las palancas
-El monitor trabaja a 220 V? (La máquina aunque venia toda desconectada trae un transformador de 110 a 220 y en la entrada de voltaje del chasis tiene un fusible para 220 volts)
ahi si te fallo la mia no traia ese transformador mi chasis trabaja a 110, ahi es tu gusto lo malo que si se te descompone el chasis dificlmente lo reparan y si solo esta para 220v se triplica lo engorroso que te lo reparen.
-en el cableado que va del peine jamás hacia el chassis, el cable amarillo tiene una resistencia, alguien sabe que función tiene? (Le conéctare un sistema mvs, debo dejar esa resistencia o la debo quitar?)
desconozco la funcion de esa resistencia sin embargo tengo maquinas de baile que traian un "puente similar" no afecto al menos en las maquinas que comento el funcionamiento,y opte por retirarselo.(obviamente una maquina de baile no es jamma solo comento)
- me recomiendan blanquear los plásticos o pintarlos con alguna pintura especial?
pintura automotriz y despues bicapa que dan super
espero te pueda ayudar esta info

[oldeos]

Gracias bto.garcia por la información y por las experiencias que compartes, por ahora he estado trabajando en mis ratos libres en la limpieza del cajón, y en los plásticos, y por lo que comentas veo difícil encontrar documentación y artes de la máquina.

La máquina tenían solo las palancas originales marca crown modelo cwl 307, una está en buenas condiciones y la otra algo gastada me gustaría encontrar este mismo tipo de palancas por qué se sienten muy suaves, al parecer las diseñaron para juegos de pelea como temen , pero la veo difícil, en los locales donde venden refacciones para arcade, he preguntado y solo venden sanwa, imitación de sanwa, IL, y líneas económicas.

Tratare de averiguar más acerca de la máquina y de subrefacciones.

[oldeos]

Hola, he estado avanzando con la estética reforzando el cajón del gabinete, también me di cuenta que las palancas son difíciles de conseguir así que revise la que estaba en mal estado y vi que la base de goma o silicon que le da La resistencia a la palanca, venía adherida a la parte central con masilla vulcanizable así que conseguí un poco de masilla vulcanizable y quedó muy bien.

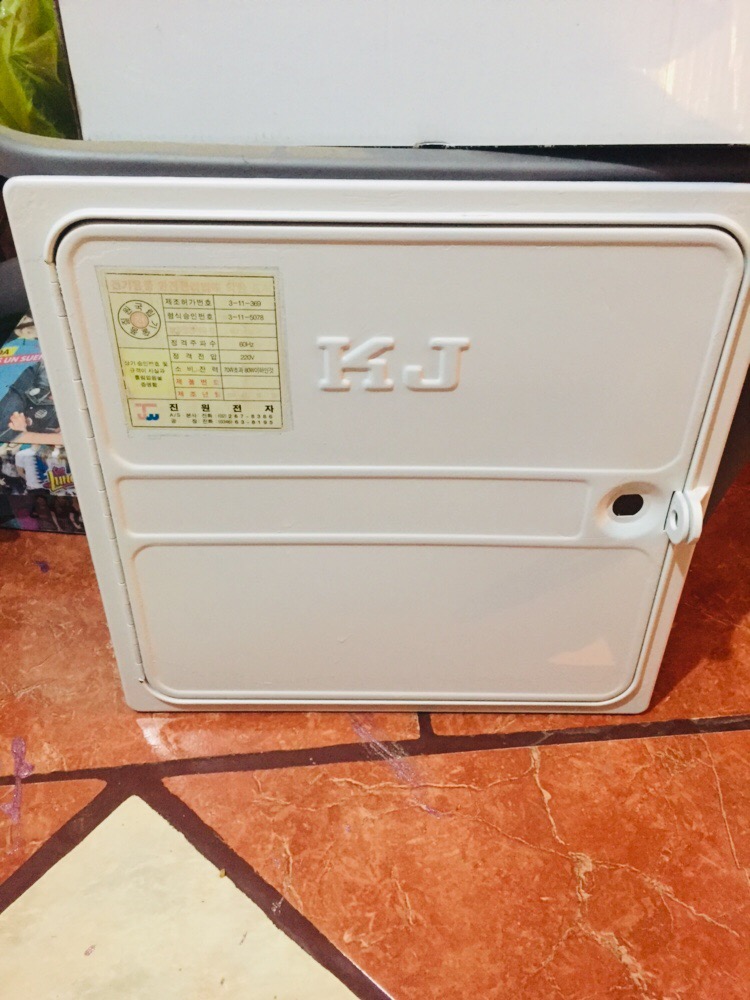

También retire pintura vieja, lije, aplique primer, y pintura blanca a las puertas metálicas

Una duda... en algunas fotos de internet vi que estos gabinetes usan un amplificador de audio, la máquina trae 2 bocinas, ojalá puedan orientarme con qué tipo de amplificador usar para esta máquina y donde podría conseguirlo?

Lo que sigue es que trataré de darle el acabado original que tenían estos gabinetes en Corea que es con vinil recubriendo el mdf, y también trataré de buscar unos botones sanwa que vi en internet que traen rosca para ver si Quedan bien en el panel.

Gracias seguiré actualizando.

[oldeos]

Hola de nuevo, les traigo nuevas fotos de los avances de la restauración de mi gabinete.

Ahora lo que hice fue ponerle el vinil al cajón, limpieza interna y aplicación de sellador para proteger un poco el mueble. Repare algunos plásticos del panel del monitor.

Estoy pensando en instalar ventiladores para enfriar principalmente el chassis pero más adelante cuando esté colocando cableado y haciendo las pruebas veremos cómo queda esa modificación.

Saludos a todos seguiré actualizando.

[cezko]

Uff, gran trabajo el que estas haciendo

sin duda alguna el resultado sera muy gratificante cuando este al 100%

Saludos

[Artemio]

Increíbles resultados, felicidades!

Y los ventiladores serán buena idea

[Mickba99]

Todo una inspiracion, excelente!

[hexplus]

Hola, tengo una Samducksa Crown CWC-201 también, tuve que restaurarla desde cero.

Hice todas las piezas de madera nuevas, y pinté todo lo plástico, cambié un poco la forma del cajón de madera para darle un mejor estilo y puse vinil adhesivo nuevo, cambié las palancas por unas nuevas de marca también Samducksa e hice todo el cableado nuevo.

Si puedo ayudarles con algo, con mucho gusto.

Saludos desde Costa Rica.




[oldeos]

Felicidades se ve muy bien !!! Veo que tu tablero es del mismo modelo que el mío ... usaste botones de 30 mm? Yo intenté con botones de 30 de varias marcas (samducksa, IL, sanwa, etc ) pero no le queda ninguno los que usa son coreanos también samducksa pero algún modelo discontinuado ... la vdd es que he pensado en ampliar los orificios para que le queden los de 30 pero aún no sé si habrá otro modelo de botón ...
Pd. La medida de lo orificios es 28mm ... es rara pero así es
