[Ayuda] Problemas de Video

[Muggs]

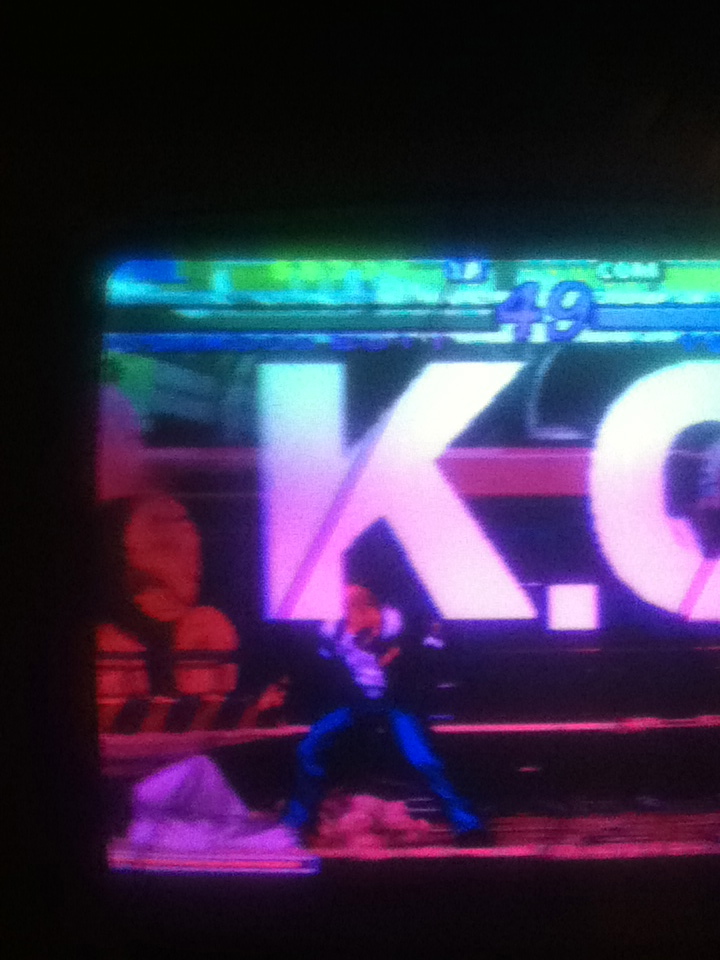

Buen dia, tengo dos problemas el primero la parte superior de mi monitor se ve verde y el segundo es cuando conecto un CPS2 se ven varias imágenes duplicadas de arriba hacia abajo, cuando conecto un MVS no sucede igual, no se si sea un simple ajuste o sea ya algo mas complicado, espero me puedan ayudar.

[Lunatico]

intenta ajustarle el V-hold con el cps2 aver si mejora. Antes trabaja bien el monitor?

[Muggs]

Que es el V-Hold? si antes funcionaba a la perfeccion, gracias saludos.

[Artemio]

Tal como te dice lunático, ajusta V-hold/sync para estabilizar la imagen.

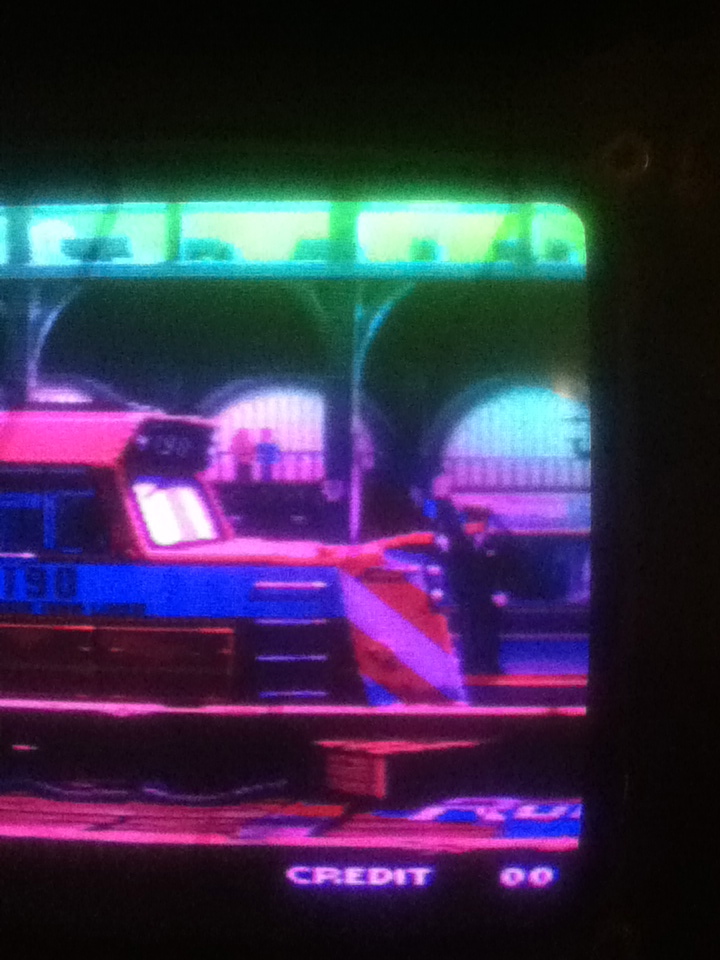

Asumo que el color verde en la parte superior está siempre presente, esto debe ser porque se encuentra magnetizado. En primer lugar, te preguntaría si al arrancar la máquina se hace un degauss. de no ser así, habría que ver si está conectado el cable y anillo en el chassis de manera adecuada, esto requiere cierta precaución y saber donde están las cosas.

Es posible que aún con ello el monitor esté magnetizado, En este caso necesitas una bobina para desmagnetizar o uno de los métodos alternos.

Aquí las instrucciones para construir una bobina:

http://www.comunidadelectronicos.com/pr ... desmag.htm

Los métodos alternos son imprecisos, y se puede utilizar un taladro o una bocina con buen imán. Es difícil no empeorar la situación o corregirla, pero con paciencia se puede.

[Artemio]

Que es el V-Hold? si antes funcionaba a la perfeccion, gracias saludos.

El V-Hold es un control en tu CRT para ajustar la frecuencia de escaneo vertical de la señal. Como cada juego puede tener resolución distinta, y por ende distintas frecuencias de escaneo en vertical y horizontal, se usa el control del chasis de tu CRT para ajustar colores, negros, blancos, ancho, alto, etc.

En algunos chasis se tiene un "control remoto" alámbrico, en otros esta en el chasisi mismo, en la parte trasera o frontal del monitor. ¿Que monitor tienes?

[Muggs]

Lo buscare llegando aca casa, no se que monitor tengo , pero yo solo veo visibles el ajuste de color y de nitidez, les informo mas tarde.

[Muggs]

Ya arregle el problema del CPS2, pero ahora el color verde se ve negro, que puedo hacer? mando fotos de chasis y mas detalles.

[Artemio]

Dos de las posibles causas son:

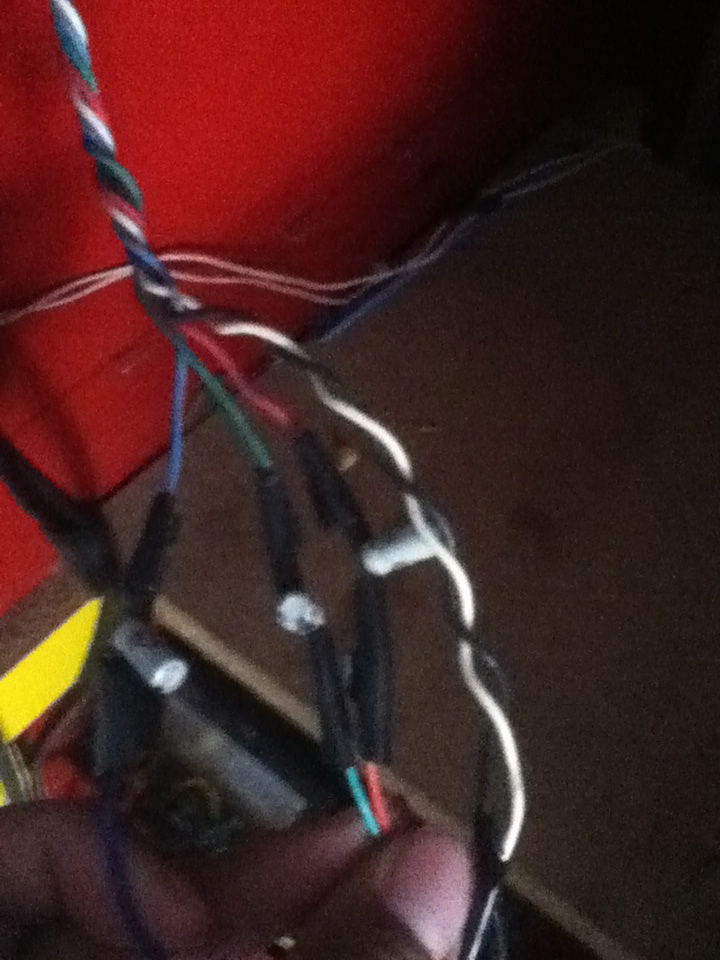

1) El cable esta trozado o no hace contacto en algún lugar entre la PCB y el monitor. Ya que probaste dos placas, sabemos que el problema no esta allí. Aqui puede ser también mal contacto en el conector JAMMA. Tienes que revisar con un multímetro continuidad desde un extremo al otro, y encontrar el problema. En tu última foto parece estar trozado el cable de la señal verde, ya que esta puesto con cinta de aislar.

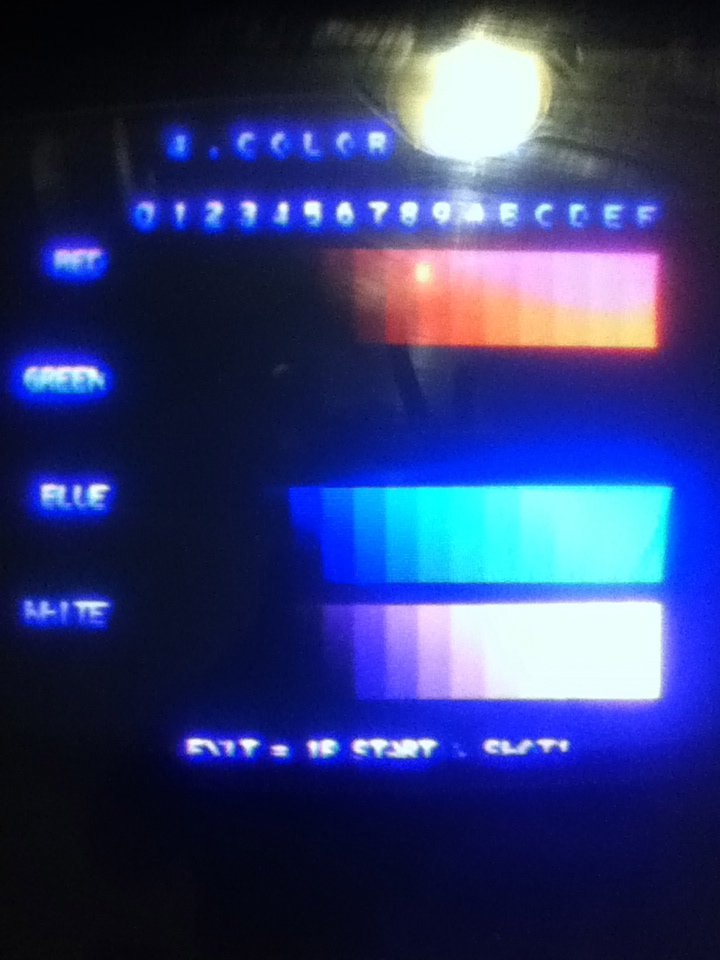

2) El potenciómetro de control de verde está mal configurado. Los tres potenciómetros a la izquierda en el cuello controlan los niveles de cada color. Los dos de la derecha el corte de dos pares, que incluyen a los tres colores. Si moviste alguno de ellos, hay que restaurarlo. Con es apantalla de ajuste de color, se configura a que se vean los tres colores al mismo nivel, y los de la izquierda que apenas se vea en el 2.

Supongo que funcionaba bien ante sde que hicieras ajustes, lo cual me indicaría que más bien o moviste el potenciómetro del verde, o el cable que esta mal conectado y aislado pobremente es el problema.

[Muggs]

Quite la cinta de aislar del verde, lo acomode y quedo listo, en los cables tienen como un filtro o algo por el estilo, saben para que se usa o por que esta así?, gracias Artemio por la pronta respuesta.

[Artemio]

¿Una ferrita? Se usa para evitar interferencia.
