Problema con Cableado para Versus

[SenpaiZuchitl]

Hola a todos vengo con el siguiente problema ya hace un tiempo publique que estaba en el proceso de armado de una maquina versus viewtopic.php?t=2232

deje el proyecto a raiz de la pandemia y decidi empezarlo de nuevo no hace mucho decidi importar partes de astro city y versus city para tener una lo mas original posible en cuanto al cableado se refiere, el cableado lo encontre en taobao de hecho el link lo pasaron en un tema aca en el foro en mis candys funcionan de maravilla pero en estas 2 no ya que tienen el siguiente problema

https://www.youtube.com/shorts/20CaRKgZ1RA

Recuerdo que el buen Artemio mencionaba en unos de sus videos de como capturaba la imagen uno tenia un diodo soldado para evitar que regrese la sincronia, revise el video pero no alcanzo a ver en que partes esta soldado, quiero recalcar que la primera maquina tiene una fuente y amplificador que es el siguiente

Screen Shot 2019-08-27 at 5.09.59 PM.png (802.65 KiB) Visto 1882 veces

ahi esta conectado el chasis, jamma y la psu asi como tambien tiene su apagador original de versus city

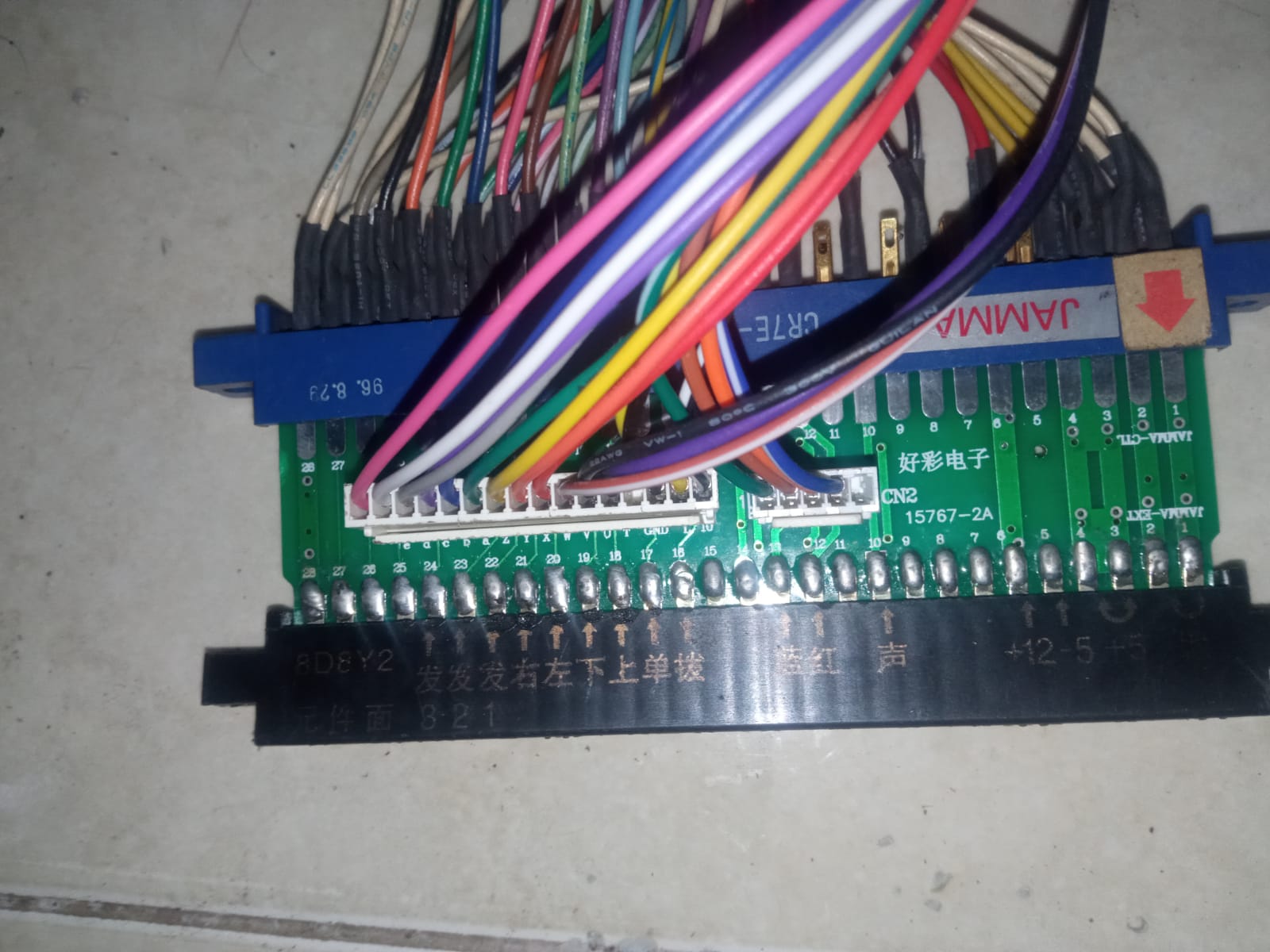

tengo el siguiente jamma para dividir el video y el jamma

Cualquier tipo de ayuda es bien recibida

[Artemio]

Que tal mi estimado. Va en el pin P de Video Sync http://wiki.arcades.mx/index.php/JAMMA. El byuen herzmx tiene un producto que es mucho mejor soluci{on para esto... puesto que tiene un amplificador para hacer el split sin perder calidad en las señales

saludos!

[SenpaiZuchitl]

Que tal mi estimado. Va en el pin P de Video Sync http://wiki.arcades.mx/index.php/JAMMA. El byuen herzmx tiene un producto que es mucho mejor soluci{on para esto... puesto que tiene un amplificador para hacer el split sin perder calidad en las señales

saludos!

Apoco si tiene? Solo se que tiene el splitter pero para sacar el vídeo a la segunda máquina tendría que hacer un jamma con las dos salidas? Ando un poco perdido, ya ves el jamma que tengo ya tiene los 2

Con respecto al diodo que valor usaste? Y es directo del peine P al cable?

Perdona tanta duda pero solo eso necesito solucionar para ya tener lista está máquina

[SenpaiZuchitl]

Hablando con el buen Artemio y herzmx me comentaron varios problemas que podria ser el causante pero una de esas que creo es el principal motivo es la impedancia de los monitores, me recomendaron por el buen herz intentarlo con el monitor de una candy y efectivamente el problema no esta presente, mucahs gracias por a los dos por el tiempo y la paciencia
