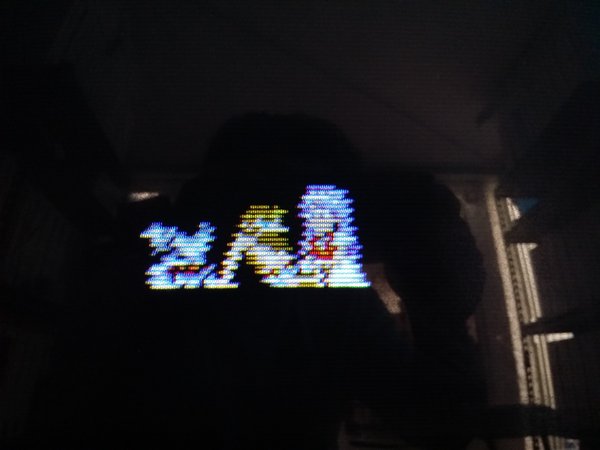

Ya tenía tiempo con esta PCB, y fuera de un ligero detalle con los sprites siempre ha funcionado correctamente. Hace unos meses la conecté para probar un detalle, y el audio dejó de funcionar después de lo que pareció ser un corto.

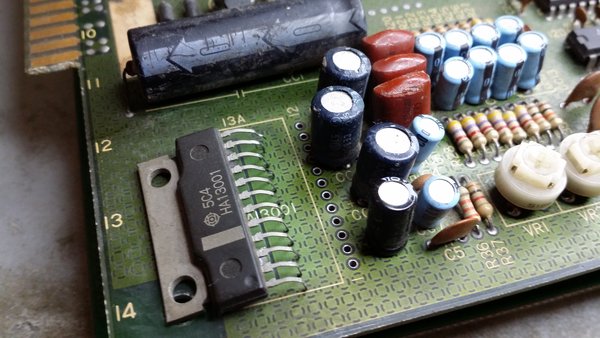

En el momento revisé cableado y todo estaba bien, como comento en aquél thread es muy probable que no haya habido corto alguno. Una inspección rápida no mostró daño en ningún capacitor. Pero el sonido e recordó a las ocasiones en las que una pista se ha vaporizado o quemado frente a mi por un corto no intencional. Pero sospeché del amplificador, a pesar de que no explotó como otros que he recibido ya dañados.
Desgraciadamente al día siguiente salía de viaje por un periodo considerable, y muy a mi pesar la dejé así. Los meses pasaron y apenas pude darle una revisada.
Como no se veía daño, quise dar una revisada al circuito de audio. Siguiendo los esquemáticos que existen, me aseguré de que había señales de audio saliendo de los DACs Yamaha, los op-amps y hasta los potenciómetros. Esto lo aproveché para aprender de op-amps,. pues en realidad no los entendía muy bien.
[Reparación] Ghosts n' Goblins sin audio
