Como muchas otras plataformas, la PCB System 18 de SEGA cuenta con una batería suicida. En este caso, se encuentra dentro del CPU y se trata de una batería de litio CR2032 de 3 Volts. Cabe resaltar que este mismo caso aplica para juegos de System 16, que cuentan con un CPU muy similar. Se trata de un 68000 fabricado por Hitachi, los modelos son FD1094 y FD1089, que contiene una batería que como suele suceder mantiene la memoria interna/SRAM del CPU con las llaves de cifrado para poder ejecutar el código del juego.
- FD1094 en la PCB
El procedimiento que sigo con estos juegos es el documentado por
Jamma Nation X. En realidad dicho tutorial se encuentra sumamente bien ilustrado, y en este caso sólo presento algunas imágenes del procedimiento.
Si se desea preservar más original el juego, lo ideal es conseguir una batería CR2032 con patitas ya en su lugar, ya que soldar directamente sobre una batería de litio no es recomendable puesto que puede estallar y el litio es sumamente corrosivo.
El primer paso es preparar una placa fenólica perforada con dos bases para batería CR2032 en paralelo, el positivo al positivo y el negativo al negativo. Esto produce un circuito que aun con dos baterías en su lugar siempre da 3 volts. La idea es simplificar el cambio de baterías en el futuro de la placa, que solo consistirá en poner una batería en la base vaciá, y remover la batería vieja. Por supuesto quitar ambas baterías mataría a la placa instantáneamente.
- Bases sobre placa
Aquí se muestran las patas de las bases soldadas en paralelo, utilizando resistencias como fuente del material:
- Base soldada
Finalmente se soldan un cable a cada terminal, para soldar al CPU cuando lo tengamos listo. En la foto se muestra silicón utilizado para asegurar los cables en su lugar.
- Cables
El siguiente paso es abrir el CPU. La herramienta ideal es un Xacto o Cutter, que debe usarse para abrirlo en la dirección indicada. Abrirlo desde la orilla derecha implica un riesgo fuerte de separar la batería.
- Dirección de apertura
El polo negativo de la batería se encuentra pegado a la tapa, como se indica en la siguiente fotografía. Se puede separar o cortar, ya que no cubrirá ninguna función de aquí en adelante. De hecho se piensa que está allí para evitar que sea abierto el CPU, como una pequeña trampa mediante la cual es posible tirar del alambre y desoldar la batería.
- Alambre en CPU

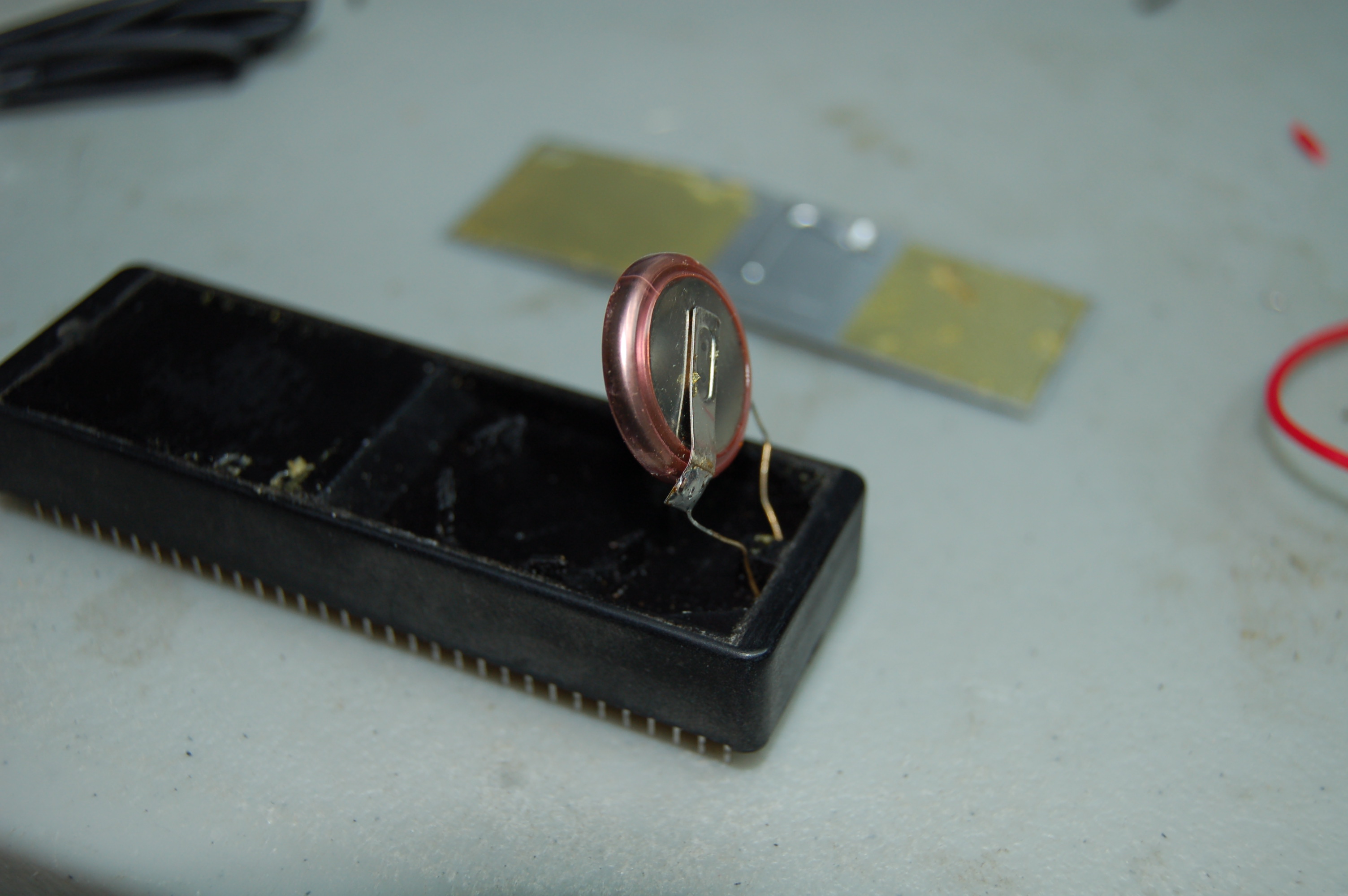

Con el CPU ya abierto y aguantando la respiración, se procede a soldar los dos cables a los alambres que conectan el CPU a la batería actual Hay que tener cuidado de no realizar ningún corto, por lo que es mejor no tener la batería montada en el circuito con las bases.
- CPU abierto
Ya con ambas terminales soldadas y la pila en su lugar.
- Todo en su lugar
Es momento de cortar la batería del CPU después de 20 años de servicio.
- Batería removida.
Y ahora a asegurar la instalación. En este caso utilicé "cinta de aislar líquida", que no es más que un aislante de secado rápido que me pareció perfecto para la situación. En otras ocasiones lo he hecho con thermofit y silicón.
- Aislado
Finalmente con más silicón adherir a su lugar las batería sobre el CPU, y poner una etiqueta sobre la batería que indique la fecha de instalación para referencia
- Asegurado
Y acá la PCB funcionando como siempre.
- Todo funciona =)
Cabe mencionar que en el caso de CPU que ya no funciona, en placas ya suicidadas, se puede cambiar por un 68000 de la misma especificación y utilizar los sets de ROMs que se ligan desde el wiki, para ejecutar el código descifrado y sin baterías.
