Como conectar un CPS2 a un XRGB-mini Framemeister

[Gory]

Hola soy nuevo por aqui y estoy tratando de aclarar unas dudas que tengo.

Acabo de iniciar comprando una CPS2 de marve vs capcom y tengo entendido que la salida de video es rgb, ¿sabran que debo hacer para conectarlo a una XRGB-mini? y poder escalar el video para poder jugar en una pantalla.

De antemano muchas gracias

[cezko]

Buen Día Man

Podrias empezar por checar este tema viewtopic.php?f=14&t=399

Una SuperGun te serviría para poder jugar cualquier tipo de Sistema Arcada en un televisor

Saludos

[Gory]

Gracias Bro

Ya lo estoy checando, solo que me surgen dudas, lo voy a terminar de leer y espero me puedan ayudar después.

Muchas gracias por la ayuda.

[Gory]

Buen Día Man

Podrias empezar por checar este tema viewtopic.php?f=14&t=399

Una SuperGun te serviría para poder jugar cualquier tipo de Sistema Arcada en un televisor

Saludos

Hola

En estos momentos estoy conectando todo lo que compré, por fin creo haré mi primer intento.

Ya tengo una fuente marca WEI-YA
Opte por una botonera de arcade de dos jugadores
Tambien tengo el conector Jamma y el harnes de patadas el cual lo conecté en la forma que se describe en los siguientes links.
http://wiki.arcades.mx/index.php/JAMMA
https://wiki.arcadeotaku.com/w/Kick_Harness

Tengo otras dudas mas antes de conectar, espero me puedan ayudar.

1.- En la fuente de alimentación, en los últimos tres espacios donde se conecta FG, Linea y Neutro ¿ Le debo de conectar el cable de tierra del enchufe a la entrada de la fuente que dice "FG"?. Por cierto estoy utilizando una clavija de tres hilos donde tengo el cable negro conectado a la fase, el cable blanco conectado al neutro y el cable verde conectado a tierra.


2.- Para poder meter la señal de video a la XRGB-mini. ¿La conexión de la señal RGB del conector Jamma la puedo mandar directo al conector RGB de entrada que tiene la XRGB-mini?, ¿No necesito algo mas?
Tengo los cables que vienen del conector Jamma de las pines (N, P, 12, 13 y 14) los voy a conectar directo a un conector Mini Din de 8 pines macho, en los pines (7, 3, 8, 6 y 4) respectivamente.

Les dejo el link del Pinout del XRGB-mini.

https://www.gamesx.com/wiki/doku.php?id ... amemeister

¿Con respecto al audio, puedo conectar directamente los pines del conector Jamma (L y 10) al mismo conector Mini Din de 8 pines que propongo arriba? o ¿necesito el reductor de impedancia y despues lo meto al conector Mini Din? o ¿sería mejor tomar las dos salidas RCA de audio que ya tienen la CPS2 y conectarlas al pin (1 y 2) del conector Mini Din?

Espero me puedan ayudar, muchas gracias por su tiempo.

Saludos

[Artemio]

1.- En la fuente de alimentación, en los últimos tres espacios donde se conecta FG, Linea y Neutro ¿ Le debo de conectar el cable de tierra del enchufe a la entrada de la fuente que dice "FG"?. Por cierto estoy utilizando una clavija de tres hilos donde tengo el cable negro conectado a la fase, el cable blanco conectado al neutro y el cable verde conectado a tierra.

Estas en lo correcto, FG es para la tierra física. Todo está bien como lo describes.

2.- Para poder meter la señal de video a la XRGB-mini. ¿La conexión de la señal RGB del conector Jamma la puedo mandar directo al conector RGB de entrada que tiene la XRGB-mini?, ¿No necesito algo mas?
Tengo los cables que vienen del conector Jamma de las pines (N, P, 12, 13 y 14) los voy a conectar directo a un conector Mini Din de 8 pines macho, en los pines (7, 3, 8, 6 y 4) respectivamente.

Es correcto, los puedes poner directo. Lo más probable es que el color esté saturado, pero que funcione. Como seguramente le´piste en los threads, se recomienda poner unos potenciómetros de 1kohm o de menos unas resistencias de 220ohm para regular el video y bajarlo a los niveles adecuados. No vas a dañar nada si no lo haces, pero verás que el color está saturado y se pierde detalle (lo puedes confirmar en el test de color de cps2)

¿Con respecto al audio, puedo conectar directamente los pines del conector Jamma (L y 10) al mismo conector Mini Din de 8 pines que propongo arriba? o ¿necesito el reductor de impedancia y despues lo meto al conector Mini Din? o ¿sería mejor tomar las dos salidas RCA de audio que ya tienen la CPS2 y conectarlas al pin (1 y 2) del conector Mini Din?

Necesitas por fuerza el acoplador de impedancia si usas la salida de audio JAMMA (y para cualquier PCB que vaya por el conector)., pues está amplificada para bocina de 8ohms.

Para CPS2 puedes usar las salidas a nivel de línea que están por RCA. N necesitas mandarlas al XRGB puedes conectarlas directo a tu amplificador de audio via analógico si lo prefieres.

[Gory]

Muchas gracias por tus consejos.

Es correcto, los puedes poner directo. Lo más probable es que el color esté saturado, pero que funcione. Como seguramente le´piste en los threads, se recomienda poner unos potenciómetros de 1kohm o de menos unas resistencias de 220ohm para regular el video y bajarlo a los niveles adecuados. No vas a dañar nada si no lo haces, pero verás que el color está saturado y se pierde detalle (lo puedes confirmar en el test de color de cps2)

Si lei que lo recomendabas, pero no sabía si aplicaba a lo que quería hacer, lamentablemente ya no pude ir a comprar los potenciometros, pero si se los voy a conectar, porque al momento de encenderla sucedió lo que ya habías dicho se saturó el color.

Para CPS2 puedes usar las salidas a nivel de línea que están por RCA. N necesitas mandarlas al XRGB puedes conectarlas directo a tu amplificador de audio via analógico si lo prefieres.

Utilice las salidas RCA y las conecte directo a mi amplificador, funciona bastante bien.

Por otro lado al momento de jugar se veían líneas distorsionadas como si la imagen tuviera ruido, ¿hay alguna manera de arreglar esto?

Una vez mas gracias por tu ayuda y por tomarte el tiempo.

Saludos.

[Artemio]

Por otro lado al momento de jugar se veían líneas distorsionadas como si la imagen tuviera ruido, ¿hay alguna manera de arreglar esto?

Si pudieras poner un ejemplo sería más fácil entender el problema

[Gory]

Si pudieras poner un ejemplo sería más fácil entender el problema

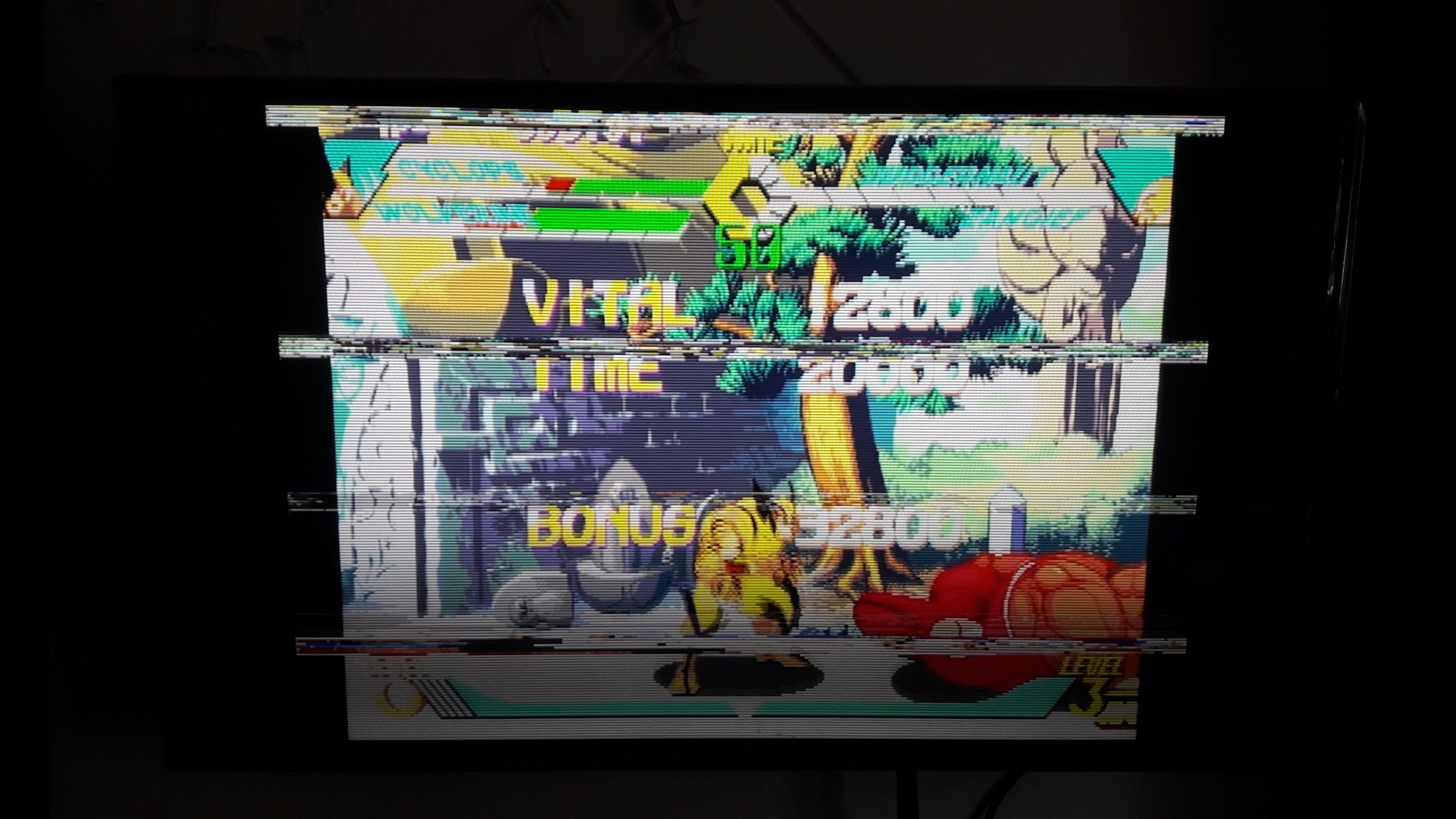

Hola gracias por tus comentarios, te dejo unas imagenes de lo que estoy viendo cuando enciendo la CPS2. Tambien me encontre en el foro lo que comentaste sobre el filtro que tiene el XRGB-mini, lo tengo activado y si mejora mucho la imagen. ¿sabras si puedo intentar otra cosa?

[Artemio]

No, no tengo idea. Ya pusiste los potenciómetros?

[Gory]

Ya pusiste los potenciómetros?

Listo Artemio, los acabo de instalar y justo eso resolvio todo.
Se ve genial, muchas gracias por sus consejos y el tiempo que le dedicaron. Porfavor si puedo ayudar en algo diganme y con gusto lo checamos.

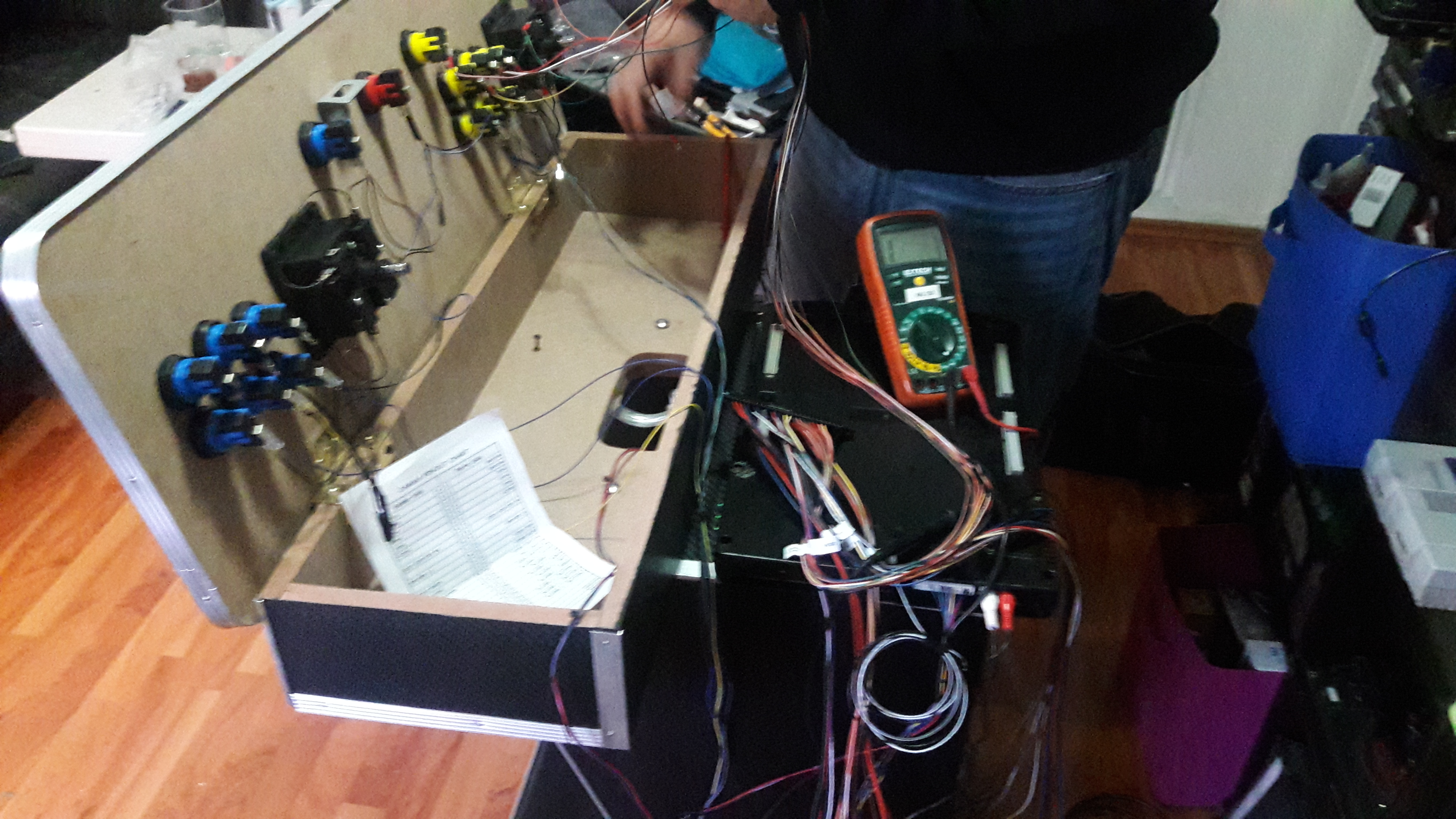

Les dejo unas fotos de como quedo.

Muchas gracias.
