Muchas gracias a todos por su ayuda, jahaziel me podrias indicar donde esta la patada fuerte en el panel del player 2 cuando puedas??

Es la tercera

Buenas tardes, quisiera ver si me pueden confirmar al parecer tenia los dos cables de las patadas conectado en 2 lugares que ni al caso, por que no estaban conectados a nada ya comprobe que el boton de patada fuerte de player 1 funcione, colocandolo en donde iba lo marque con verde y una palomita, ahora las dos cuestiones que me surgieron:

1.-el cable gris que esta conectado en la entrada roja, lo segui y es la patada fuerte del player 2 pero no tiene por que estar ahi cierto? por que tampoco va a nada? iria al arnes de las patadas donde si hay un cable gris.

2.- Surgió un nuevo problemilla y tiene que ver con las puntas de los dos cables, ya que estan atoradas en conector ya intente con unas pinzas de pico y una aguja pero no quiero llegar a lastimar el cable, hay algun truco para poder sacarlas??

Hola antes de cortar o sacar nada

checate el diagrama de conexion del panel de la impress, segun yo coincide y esta conectado correctamente, pero checalo uno por uno, porque tecnicamente en ese molex rojo van conectadas las patadas tanto para 1P y 2P
Basate en los colores de los cables, y el conector tiene ennumerado los espacios asi que solo checa que lo que esta en el diagrama corresponda al pinout del molex

Saludos

cezko, mañana ahora si la desarmo toda, ya para arregarla como se debe y ya cotejo el diagrama con mi cableado, pero mi problema ahora es algo mas sencillo por asi decirlo, el cable que yo marque con color verde y una paloma es la patada fuerte de player uno, ya lo comprobe y estoy seguro de que es eso, pero el cable solo lo meti sin nada sin la punta que entra en el molex, por que la punta que tenia el cable se corto y se quedo la punta en el molex y no me deja conectarlo bien, no se si me explico?

Bryan escribió:cezko, mañana ahora si la desarmo toda, ya para arregarla como se debe y ya cotejo el diagrama con mi cableado, pero mi problema ahora es algo mas sencillo por asi decirlo, el cable que yo marque con color verde y una paloma es la patada fuerte de player uno, ya lo comprobe y estoy seguro de que es eso, pero el cable solo lo meti sin nada sin la punta que entra en el molex, por que la punta que tenia el cable se corto y se quedo la punta en el molex y no me deja conectarlo bien, no se si me explico?

En serio en el molex rojo?? pero es que jahaziel en la foto que me paso me dijo que ese era el kick harness, deja sigo viendo, tienes una capcom impress?? para que me puedas mandar una foto con tu cableado cuando puedas?

Bryan escribió:En serio en el molex rojo?? pero es que jahaziel en la foto que me paso me dijo que ese era el kick harness, deja sigo viendo, tienes una capcom impress?? para que me puedas mandar una foto con tu cableado cuando puedas?

Olvidalo, no sé como dude de Jahaziel el tiene razon el conector Molex de 10 pines es donde van conectadas las patadas, el rojo es para los controles del 2P

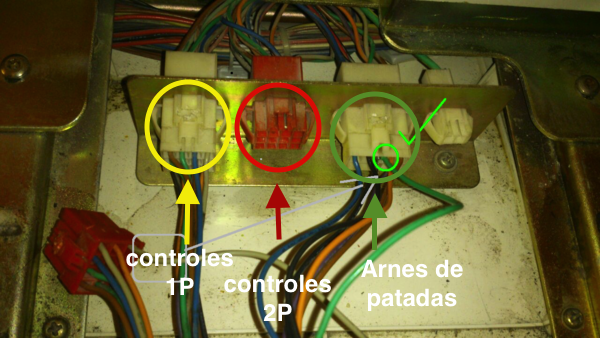

te dejo una imagen, y disculpa por la confusion que n00b soy ,
en cuanto pueda te mando foto de como esta mi cableado

Saludos

NOO NOOO de hecho que bueno que me marcaste la foto por que tu me puedes ayudar a confirmar por que mira ves que marque un cable gris en el molex rojo?? ese cable gris va al boton patada fuerte player 2, pero no debe estar ahi, si no en kick harness, donde esta el cable gris cierto??

Bryan escribió:NOO NOOO de hecho que bueno que me marcaste la foto por que tu me puedes ayudar a confirmar por que mira ves que marque un cable gris en el molex rojo?? ese cable gris va al boton patada fuerte player 2, pero no debe estar ahi, si no en kick harness, donde esta el cable gris cierto??

Exacto ese cable Gris marcado en el diagrama como "GY" es la patada fuerte del Player 2, va justo en medio del cable violeta/morado "VI" (patada media) y el negro "BK" (tierra) en el pin numero 7

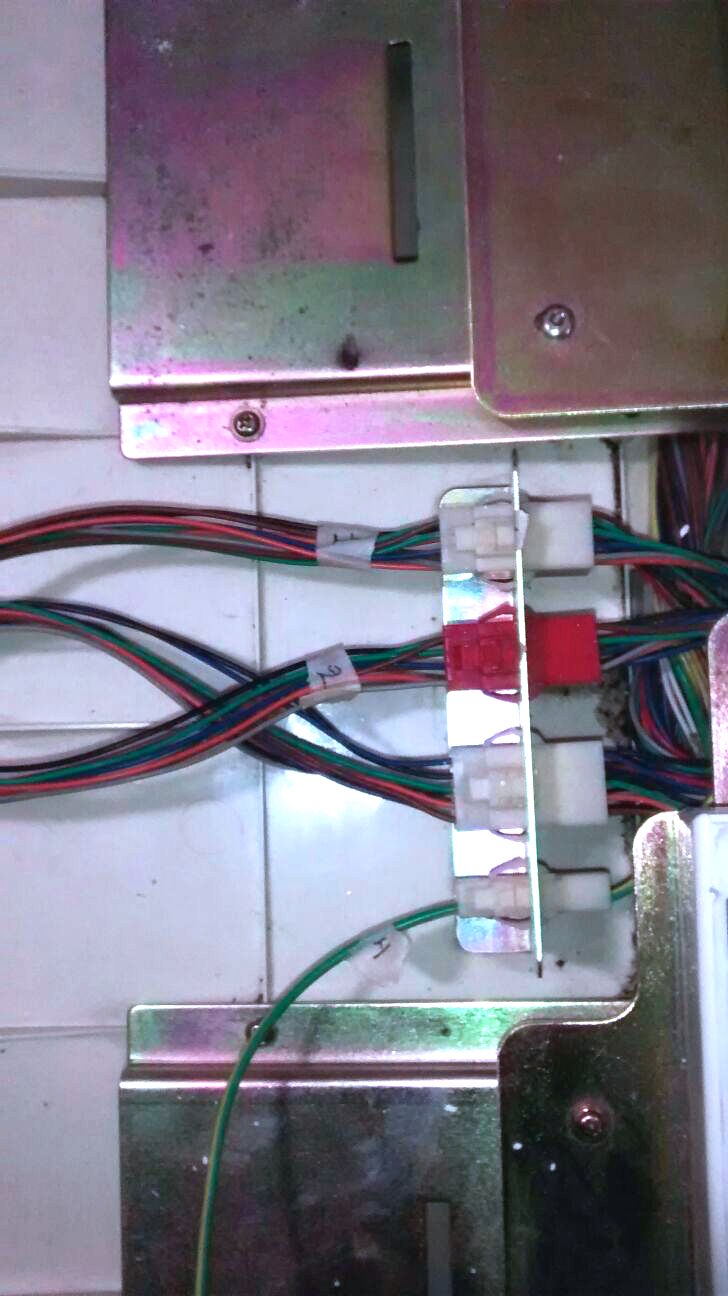

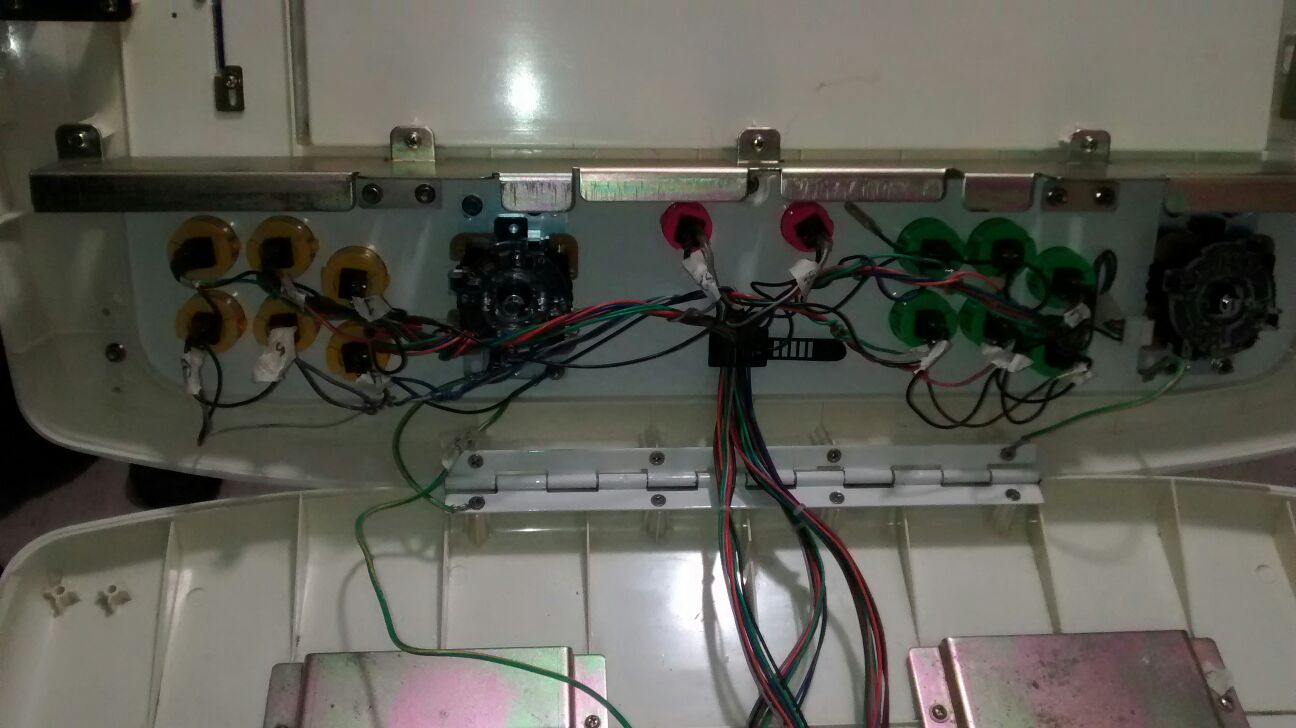

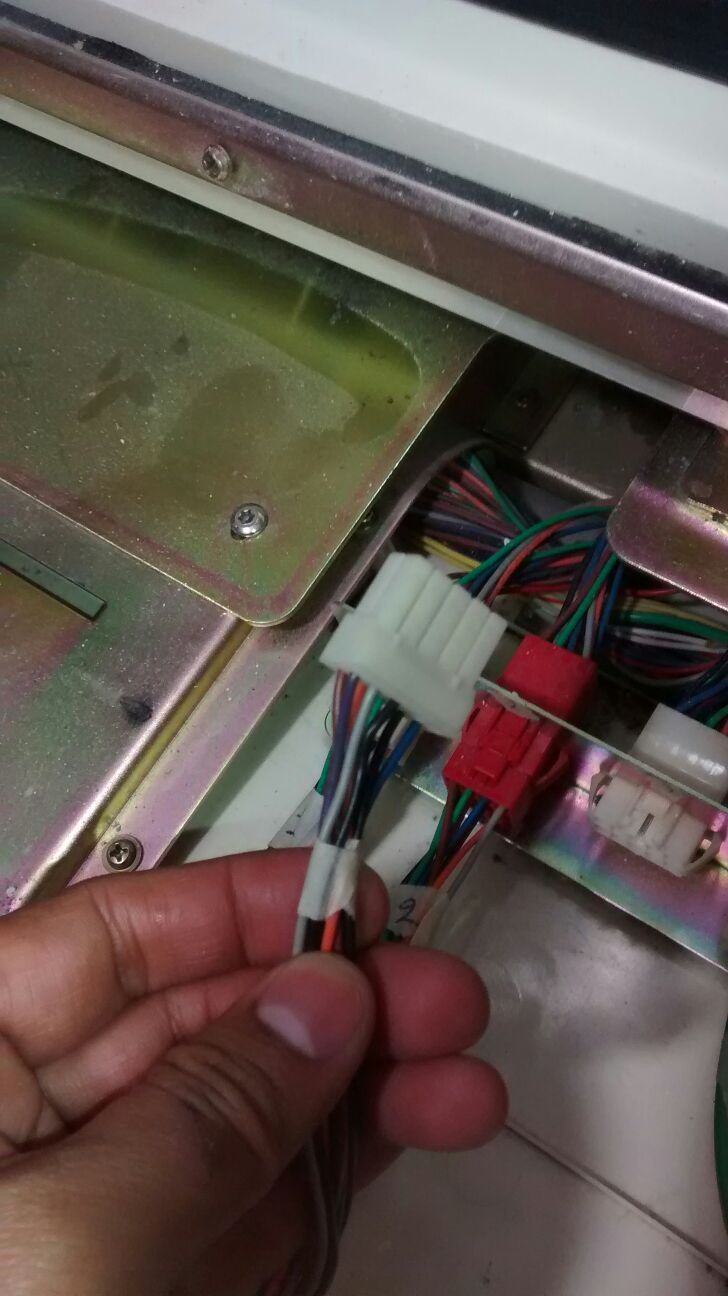

Te dejo unas fotos del cableado de mi panel
Saludos
