La creacion de este tema es para que todos los que tengan palancas arcade USB y JAMMA posteen sus creaciones, asi como tutoriales o tambien modificaciones de palancas comerciales

Palanca de 11 botones en cajon de triplay 5/8"
Medidas:50 cm de ancho x 25 cm de largo x 9 cm de altura frontal x 11 cm de altura trasera
Placa: control usb Gravis GamePad Pro de 10 botones (compatible con PS3) http://gaming.nauglefest.net/arcade/gravis_full.jpg
Paginas de ayuda
http://www.elotrolado.net/wiki/Arcade_Sticks - Recopilatorio de tutoriales y tiendas en linea para componentes
http://shoryuken.com/forum/index.php?th ... .137307%2F - Recopilatorio de templates (en ingles)
http://arcadestickdiy.sknzw.com/cat4/ - Templates personalizadas para palancas comerciales (en japones)
Y por supuesto no puede faltar el tutorial hecho por el señor Artemio Urbina http://atomix.vg/2009/08/11/atomix-live-episodio-07/

Muy buen ejemplo de como empezar con tu arcade stick los botones son Happs? y que micros ocupaste? :O

Yo hice el cajón y el panel con acrílico blanco, todavía me falta ponerle una tapa en la parte de abajo, atornille la PCB a un costado para que no estuviera bailando. Fue mi primer proyecto donde soldé D:

Tiene botones sanwa OBSC-30 en el panel y una palanca JLF igual sanwa la PCB es un control genérico de xbox 360 y los botones del costado es back y start, start es el rojo.

Raytone escribió:Muy buen ejemplo de como empezar con tu arcade stick los botones son Happs? y que micros ocupaste? :O

De hecho tanto la palanca como los botones son marca nacional (por no decir que chinos) y los micros son marca zippy

No los sientes muy duros? Yo hice una asi, pero no me acomode D: los del costado de mi stick son zippy, para evitar interrupciones

tengo 2 palancas una que yo hice(me quedo bastante fea ) para ps3/pc y una que compre para Xbox/pc

Esta la hice hace tiempo basado en el tutorial de Artemio en uno de los primeros ATOMIX LIVE


y esta fue la que compre hace unos meses

Esa hori es algo rara! :O esa edición es muy buena

Les enseño mi Palanca USB es la primera que hago







La palanca funciona en PC y PS3 la placa con la que lo hice fue de un control Acteck, todos los botones y la palanca los compre en la plaza que esta en frente de la torre latino a lado del KFC

Solo tiene un detalle la palanca solo servia en 4 direcciones(me costo $45)doble un poco los gatillo del micro y sirve en 8 direcciones pero solo a veces parece que no siempre hace el mismo contacto

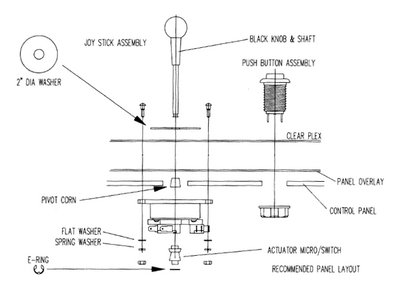

Lo de las direcciones se controla con una pieza del ensamble de la palanca, no tienes que doblar nada. Dale una checada y desarma la base, veras que tiene manera de configurarse, generalmente es solo invertir el "actuador":
Las 4 direcciones se usan en juegos como pac-man, galaga, etc, puesto que los juegos no manejaban diagonales y su uso crea impresiones tremendas por la prioridad de interpretación de dirección en el código. Por ejemplo, pac-man lee en este orden: derecha, arriba, izquierda, abajo. Si esta presionado diagonal arriba a la derecha, siempre ira a la derecha. esto causa confusión, es por eso que algunas palancas ofrecen la opción.

Muy buen trabajo!

Gracias Artemio me di cuenta de que no tenia la pieza de abajo el Actuator MicroSwitch ahora que lo tengo ya funciona bien la palanca
