Adaptador SEGA SYSTEM 16 a JAMMA

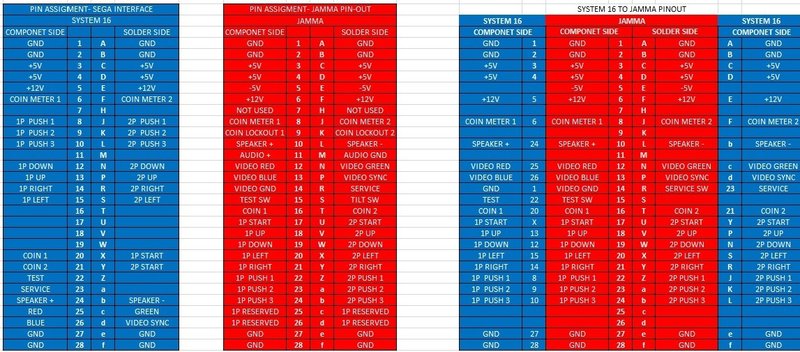

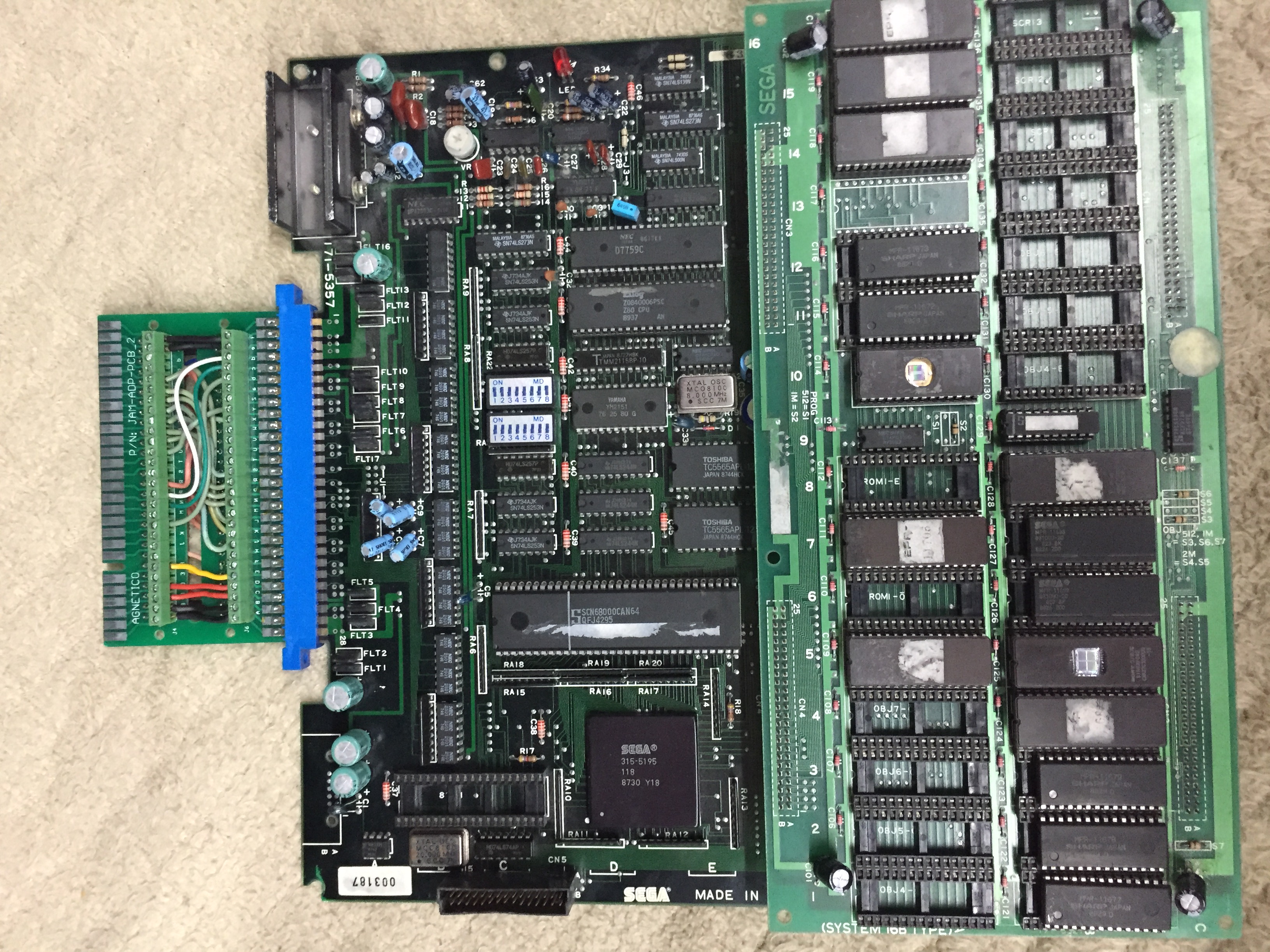

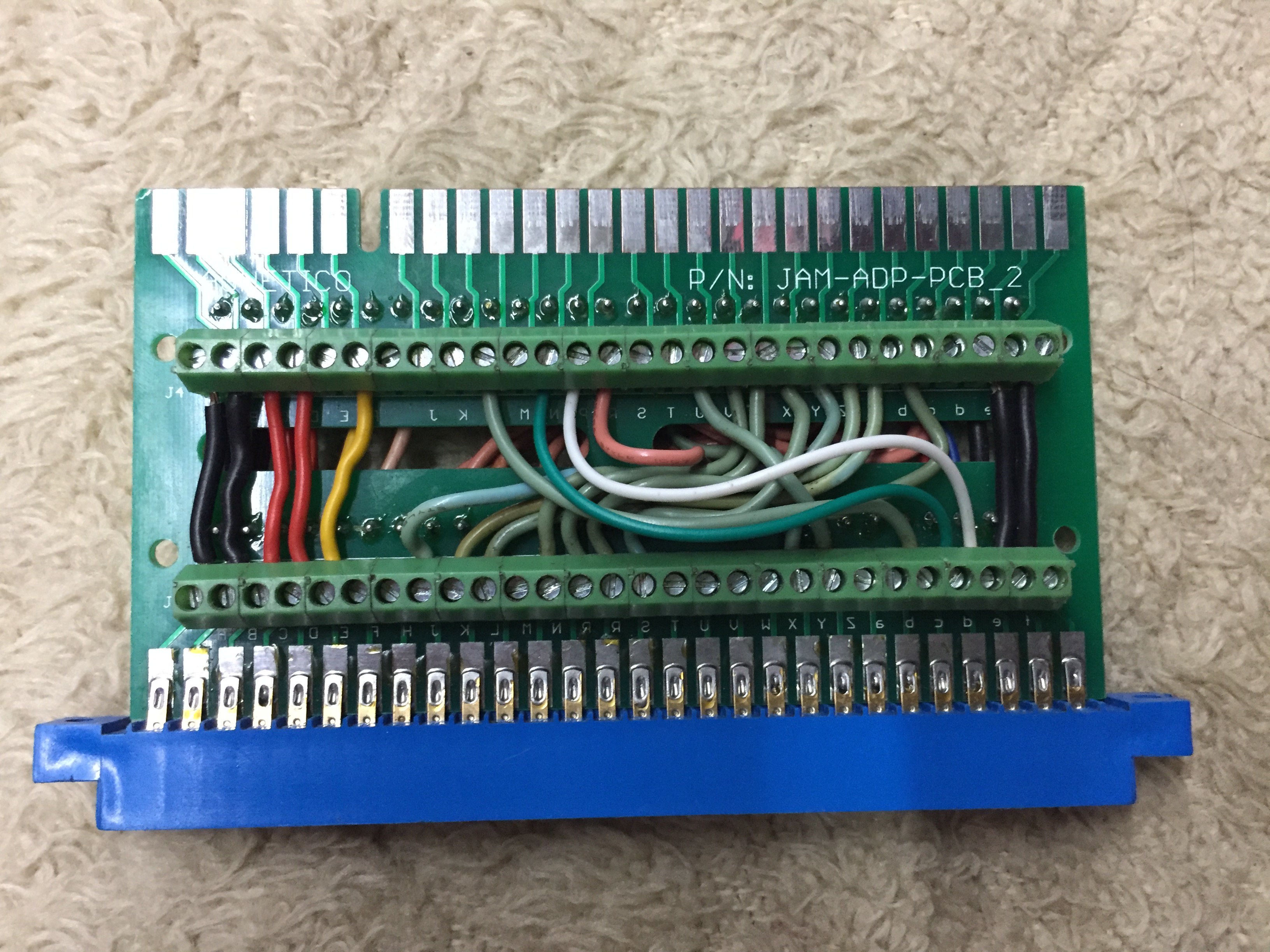

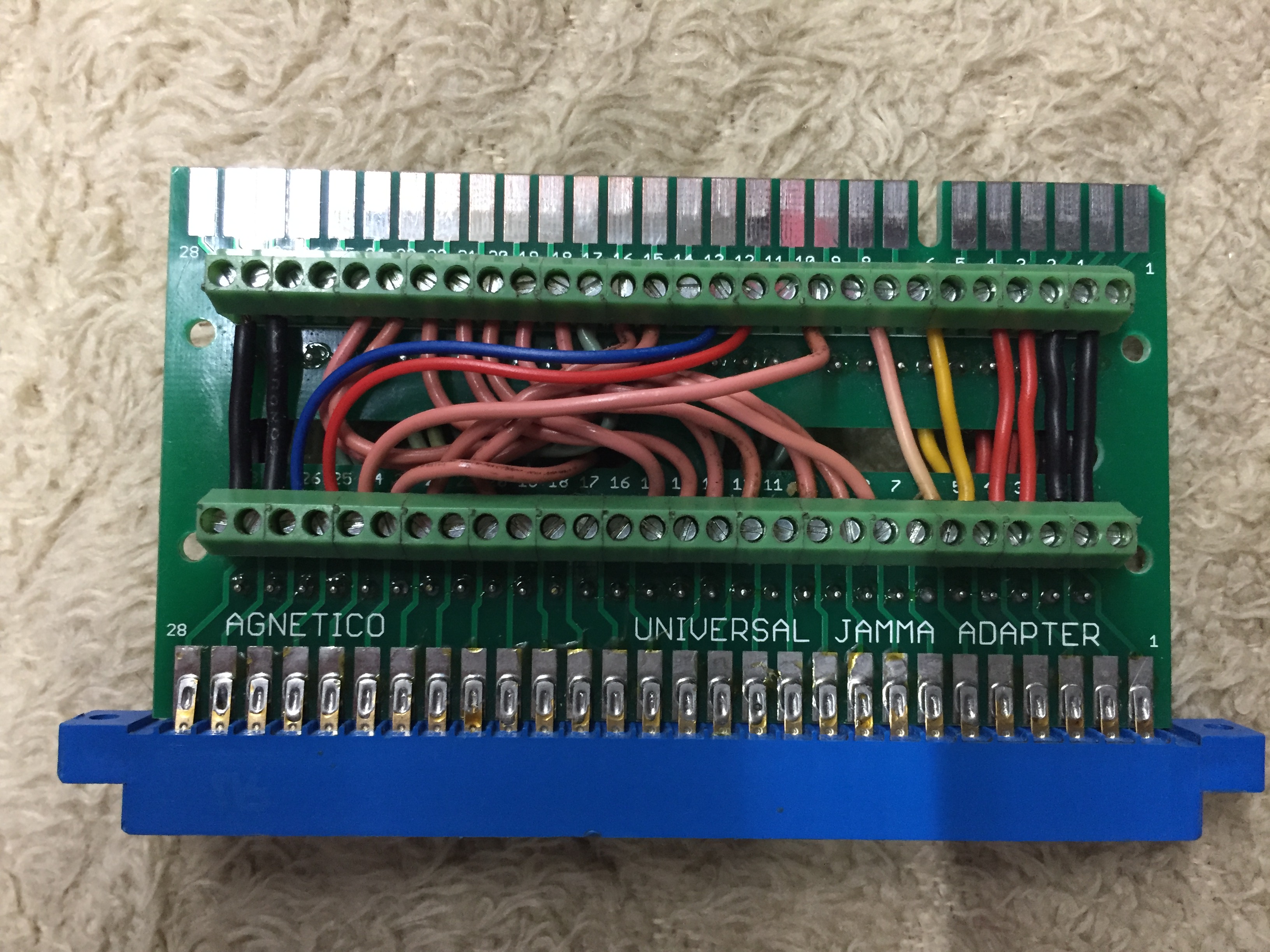

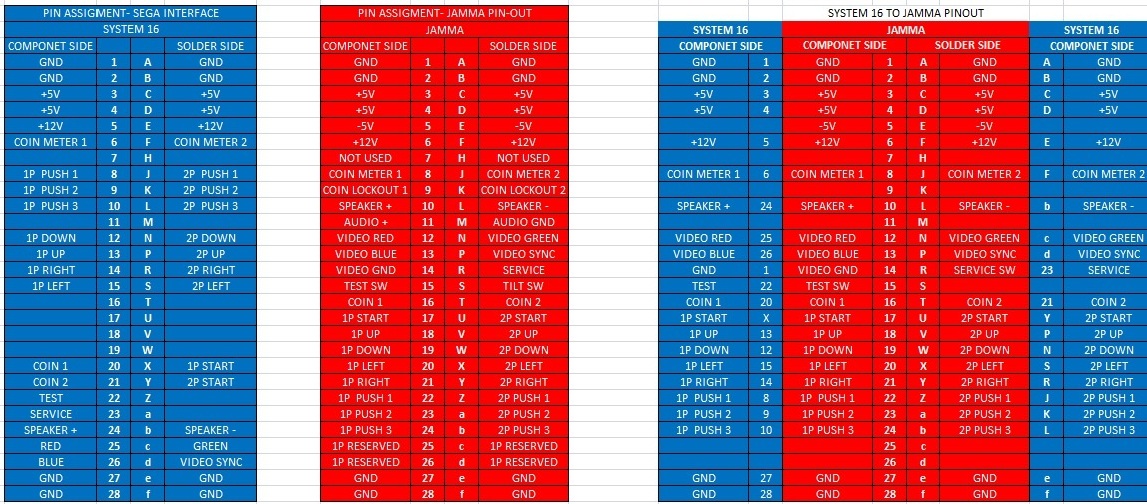

Estoy configurando un adaptador universal que adquirí, lo compre para utilizarlo con las placas de SEGA SYSTEM 16 a JAMMA, solo que al estar configurándolo, Me surgió una Duda, en el pinout de SEGA SYSTEM 16 no viene tierra de video, entonces al pasar la configuración a JAMMA En el pinout 14 de la parte de SIDE PARTS me pide tierra de video? Mi pregunta es, se deja sin tierra de video, o se toma la tierra común?
- Adjuntos
-
- 081DF98B-2463-47DE-A952-F0E954C0022F.jpeg (83.34 KiB) Visto 2512 veces
-
-
-
-
Artemio
- Site Admin
- Mensajes: 3023
- Registrado: Lun Ago 06, 2012 5:04 pm
- Cuenta de Twitter: Artemio
- Ubicación: México
- Contactar:
Re: Adaptador SEGA SYSTEM 16 a JAMMA
Se conecta a tierra común en ese caso.

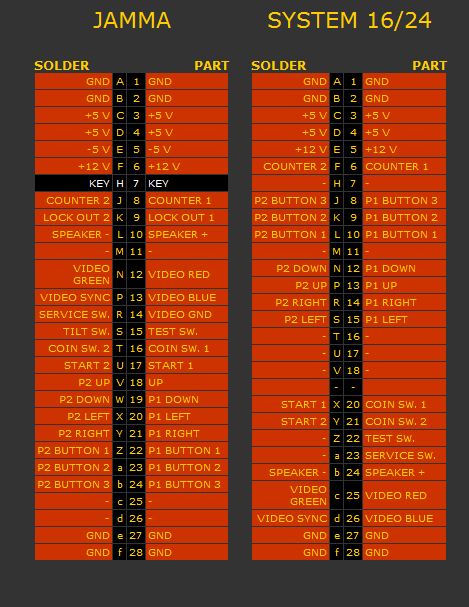

De una vez modifico el wiki con ese detalle http://wiki.arcades.mx/index.php?title=Adaptador_JAMMA
De una vez modifico el wiki con ese detalle http://wiki.arcades.mx/index.php?title=Adaptador_JAMMA
-
Jahaziel
- Mensajes: 166
- Registrado: Sab Abr 06, 2013 7:51 pm
- Cuenta de Twitter: @Jahaz2099
- Ubicación: Querétaro, Qro
- Contactar:
Re: Adaptador SEGA SYSTEM 16 a JAMMA
Muchísimas gracias Artemio, y para conocimiento general, por que para este caso se usa la tierra común?
-
Artemio
- Site Admin
- Mensajes: 3023
- Registrado: Lun Ago 06, 2012 5:04 pm
- Cuenta de Twitter: Artemio
- Ubicación: México
- Contactar:
Re: Adaptador SEGA SYSTEM 16 a JAMMA
La tierra es el voltaje de referencia, el cero. El "piso" literalmente.
Si no lo conectas a nada, muchos monitores no tienen conectada la tierra a la tierra de la fuente de poder. Y no se vería nada.
En casi todas las PCBs, en particular las más nuevas, la tierra es la misma en vídeo y la lógica. Pero hay casos en los que no, y por eso está aparte.
Si no lo conectas a nada, muchos monitores no tienen conectada la tierra a la tierra de la fuente de poder. Y no se vería nada.
En casi todas las PCBs, en particular las más nuevas, la tierra es la misma en vídeo y la lógica. Pero hay casos en los que no, y por eso está aparte.
